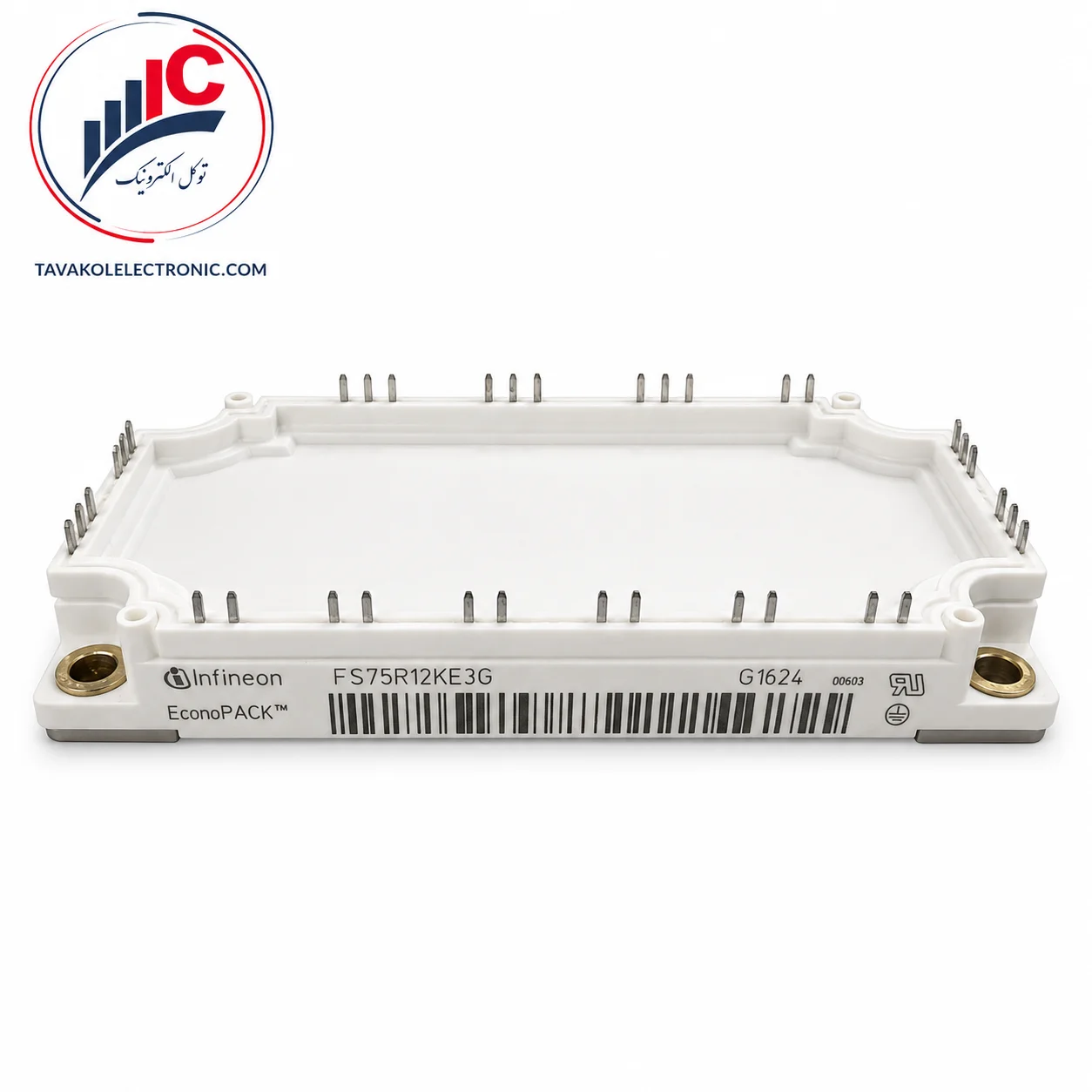

FS75R12KE3G یک ماژول IGBT سهفاز صنعتی از برند Eupec است که شش کلید IGBT را همراه با دیودهای معکوس در یک پکیج قدرت یکپارچه قرار میدهد. ساختار داخلی این محصول از سه بازوی نیمپل تشکیل شده و برای ساخت طبقه اینورتر سهفاز در درایوهای صنعتی و تجهیزات کنترل موتور مناسب است.
ولتاژ نامی کلکتور به امیتر این ماژول ۱۲۰۰ ولت و جریان نامی آن ۷۵ آمپر در دمای کیس ۸۰ درجه سانتیگراد اعلام شده است. همچنین دیتاشیت جریان DC برابر با ۱۰۰ آمپر در دمای کیس ۲۵ درجه را نشان میدهد. این اعداد شرایط آزمون دیتاشیت هستند و انتخاب نهایی باید با توجه به فرکانس سوئیچینگ، سیستم خنککاری، جریان واقعی بار و طراحی گیت درایور انجام شود.
وجود شش IGBT، شش دیود معکوس و سنسور NTC داخلی باعث شده این ماژول برای تعمیر یا ساخت بخش قدرت اینورتر سهفاز انتخاب کاربردی باشد. البته این محصول یک IPM کامل نیست و مدار گیت درایور، حفاظت اضافهجریان و حفاظت افت ولتاژ باید خارج از ماژول تأمین شوند.
در زمان خرید FS75R12KE3G، فقط شباهت ظاهری پکیج یا نزدیک بودن جریان و ولتاژ کافی نیست. پینآوت قدرت، پینهای گیت و امیتر، محل اتصال DC Bus، خروجیهای سهفاز و مشخصات سنسور دما باید با برد دستگاه تطبیق داده شوند.
برای استعلام قیمت FS75R12KE3G، بررسی موجودی بازار، فروش تکی یا تأمین تعداد میتوانید با توکل الکترونیک تماس بگیرید و پیش از سفارش، تطبیق فنی قطعه را بررسی کنید.
جهت بررسی اسناد فنی و دیتای مادر، میتوانید به سایت رسمی شرکت اینفینئون مراجعه نمایید.
برای مشاهده قطعات مشابه، میتوانید دسته خرید IGBT توکل الکترونیک را بررسی کنید.
| مشخصه | اطلاعات |
|---|---|
| پارتنامبر | FS75R12KE3G |
| فرم درجشده در دیتاشیت | FS75R12KE3 G |
| برند دیتاشیت | Eupec |
| نوع قطعه | ماژول IGBT سهفاز |
| ساختار داخلی | شش IGBT در آرایش Three-Phase Bridge |
| تعداد بازوها | سه بازوی نیمپل |
| دیود معکوس | دارد |
| ولتاژ VCES | ۱۲۰۰ ولت |
| جریان نامی | ۷۵ آمپر در Tc=80°C |
| جریان در Tc=25°C | ۱۰۰ آمپر |
| سنسور دما | NTC داخلی 5kΩ |
| ولتاژ ایزولاسیون | ۲٫۵ کیلوولت |
| کاربرد اصلی | طبقه اینورتر سهفاز |
| وضعیت دیتاشیت | دقیق، Preliminary Data |
مشخصات جدول بر اساس صفحات ۱، ۳ و مدار داخلی صفحه ۸ دیتاشیت استخراج شدهاند.
این ماژول برای تجهیزاتی مناسب است که به یک اینورتر سهفاز ۱۲۰۰ ولتی با ساختار ششکلید نیاز دارند. کاربرد دقیق آن باید با مدار و مشخصات دستگاه تطبیق داده شود.
کاربردهای متداول شامل موارد زیر است:
برای مشاهده محصولات همگروه میتوان از انکر داخلی خرید ماژول IGBT به دسته اصلی ماژولهای IGBT سایت لینک داد.
FS75R12KE3G یک ماژول سهفاز ششکلید است. این موضوع آن را از قطعات زیر متمایز میکند:
بنابراین این قطعه را نباید صرفاً به دلیل شکل پکیج، جایگزین یک ماژول CIB یا IPM کرد. فرم FS75R12KE3 G در عنوان دیتاشیت همان پارتنامبر اصلی با فاصله نگارشی است؛ اما مدلهای بدون پسوند G یا دارای پسوند دیگر، بدون بررسی دیتاشیت جایگزین مستقیم محسوب نمیشوند.
پیش از خرید FS75R12KE3G موارد زیر را بررسی کنید:
در صورت سوختن ماژول قبلی، تعویض مستقیم قطعه بدون بررسی علت خرابی میتواند باعث آسیب مجدد ماژول IGBT، گیت درایور، مقاومتهای گیت یا خازن باس DC شود.
| پارامتر | مقدار |
|---|---|
| VCES | ۱۲۰۰ ولت |
| ICnom | ۷۵ آمپر در Tc=80°C |
| IC | ۱۰۰ آمپر در Tc=25°C |
| ICRM | ۱۵۰ آمپر، پالس ۱ میلیثانیه |
| VGES | ±۲۰ ولت |
| VCEsat | تیپیک ۱٫۷ ولت در 25°C |
| VGE(th) | تیپیک ۵٫۸ ولت |
| Visol | ۲٫۵ کیلوولت RMS |
| مقاومت NTC در 25°C | ۵ کیلواهم |
| حداکثر دمای پیوند | ۱۵۰ درجه سانتیگراد |
| وزن | حدود ۳۰۰ گرم |
| گشتاور پیچ M5 | ۳ تا ۶ نیوتنمتر |
مقادیر فوق مربوط به شرایط آزمون مشخصشده در دیتاشیت هستند و نباید بدون درنظرگرفتن دما، خنککاری و شرایط سوئیچینگ بهعنوان ظرفیت دائمی دستگاه تفسیر شوند.
سطح هیتسینک باید صاف، تمیز و عاری از باقیمانده خمیر حرارتی خشکشده باشد. خمیر حرارتی باید با ضخامت یکنواخت استفاده شود تا انتقال حرارت مناسب بدون ایجاد فاصله یا فشار نامتعادل انجام شود.
برای پیچهای مکانیکی M5، دیتاشیت محدوده گشتاور ۳ تا ۶ نیوتنمتر را اعلام کرده است. سفتکردن نامتقارن یا بیشازحد پیچها میتواند به بیسپلیت یا عایق داخلی ماژول آسیب بزند.
پیش از راهاندازی، موارد زیر کنترل شوند:
توکل الکترونیک در زمینه فروش و تأمین قطعات الکترونیک صنعتی مانند ماژول IGBT، IPM، تریستور، دیود قدرت و قطعات اینورتر فعالیت دارد. پیش از ثبت سفارش، امکان بررسی پارتنامبر، ساختار داخلی، کدهای نزدیک و کاربرد قطعه وجود دارد.
حضور فیزیکی در بازار جمهوری تهران، امکان پیگیری سفارش، استعلام موجودی، بررسی وضعیت ظاهری کالا و مشاوره پیش از خرید، احتمال انتخاب اشتباه را برای تعمیرکاران و واحدهای نگهداری صنعتی کاهش میدهد.
برای دریافت قیمت روز FS75R12KE3G، استعلام موجودی، خرید عمده یا فروش تکی قطعه با توکل الکترونیک تماس بگیرید.
یک ماژول IGBT ششکلید با ساختار اینورتر سهفاز است که از سه بازوی نیمپل، دیودهای معکوس و یک سنسور NTC تشکیل شده است.
خیر. مدار داخلی آن شامل IGBTها، دیودها و NTC است، اما گیت درایور و حفاظتهای کنترلی باید روی برد دستگاه قرار داشته باشند.
ولتاژ VCES برابر ۱۲۰۰ ولت و جریان نامی آن ۷۵ آمپر در دمای کیس ۸۰ درجه سانتیگراد است. جریان ۱۰۰ آمپر نیز برای Tc=25°C در دیتاشیت درج شده است.
در دیتاشیت، کد با یک فاصله پیش از حرف G نوشته شده است. این فاصله نگارشی است و به همان مدل FS75R12KE3G اشاره دارد.
صرف شباهت کد برای تأیید جایگزینی کافی نیست. دیتاشیت، پینآوت، ابعاد، ساختار داخلی و مشخصات سوئیچینگ باید مقایسه شوند.
گیت درایور، مقاومتهای گیت، خازن DC Link، مدار پیششارژ، خروجی موتور، سنسور دما، هیتسینک و علت اتصال کوتاه قبلی باید کنترل شوند.
برای بررسی موجودی بازار، قیمت روز، شرایط فروش و تطبیق فنی، با بخش فروش توکل الکترونیک تماس بگیرید.
