SEMiX603GB12E4P یک ماژول IGBT سمیکرون از سری SEMiX 3p است که برای کاربردهای توان بالا و سوئیچینگ صنعتی طراحی شده است. این قطعه از نوع Trench IGBT Module بوده و با ولتاژ کاری 1200V و جریان نامی 600A، در دسته ماژولهای قدرت سنگین قرار میگیرد.
ساختار داخلی این مدل طبق دیتاشیت از نوع GB / Half Bridge است؛ یعنی ماژول بهصورت نیمپل IGBT طراحی شده و برای مدارهای اینورتر، UPS، کنترل توان و سیستمهای انرژی تجدیدپذیر قابل استفاده است. وجود دیود معکوس داخلی، پایههای کمکی Press-fit و سنسور دمای داخلی باعث میشود این ماژول در تجهیزات صنعتی پیشرفته کاربرد زیادی داشته باشد.
در زمان خرید SEMiX603GB12E4P فقط توجه به جریان و ولتاژ کافی نیست. پینآوت، نوع پکیج، گیت درایور، مقاومت گیت، شرایط نصب روی هیتسینک، سنسور دما و علت خرابی قبلی باید بررسی شوند تا ریسک خرابی مجدد ماژول کاهش پیدا کند.
برای استعلام قیمت و موجودی SEMiX603GB12E4P اورجینال، با توکل الکترونیک تماس بگیرید.
| ویژگی | مقدار |
|---|---|
| پارتنامبر | SEMiX603GB12E4P |
| فرم دیتاشیت | SEMiX603GB12E4p |
| برند | SEMIKRON |
| سری | SEMiX 3p |
| نوع قطعه | ماژول IGBT نیمپل |
| ساختار مدار | GB / Half Bridge |
| تکنولوژی | Trench IGBT Module |
| ولتاژ VCES | 1200V |
| جریان نامی ICnom | 600A |
| دیود معکوس داخلی | دارد |
| سنسور دما | NTC داخلی |
| ولتاژ ایزولاسیون | 4000V AC |
| وزن تقریبی | 350g |
| کاربردها | اینورتر، UPS، انرژیهای تجدیدپذیر |
طبق دیتاشیت، SEMiX603GB12E4P برای کاربردهای زیر معرفی شده است:
در کاربردهایی مثل اینورتر صنعتی، UPS و سیستمهای انرژی تجدیدپذیر، خرابی ماژول IGBT معمولاً میتواند با آسیب به گیت درایور، خازنهای DC Link، اسنابر، فیوز، مسیرهای حفاظتی یا ضعف خنککاری همراه باشد. بنابراین قبل از نصب SEMiX603GB12E4P باید مدار اطراف ماژول نیز بررسی شود.
برای مشاهده قطعات مشابه، میتوانید دسته خرید ماژول ای جی بی تی توکل الکترونیک را بررسی کنید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید
قبل از خرید SEMiX603GB12E4P باید توجه کنید که این قطعه یک ماژول IGBT نیمپل است و نباید با ماژولهای سهفاز، دیودی، تریستوری یا IPM اشتباه شود. ساختار GB یعنی این ماژول برای بخشی از مدار اینورتر یا مسیر سوئیچینگ قدرت بهصورت نیمپل استفاده میشود.
در زمان تعویض یا جایگزینی این ماژول، موارد زیر بررسی شود:
مشابه بودن ظاهر یا نزدیک بودن کد در سری SEMiX برای جایگزینی کافی نیست. مخصوصاً در ماژولهای جریان بالا مثل SEMiX603GB12E4P، خطای انتخاب میتواند باعث آسیب جدی به برد قدرت، باس DC یا گیت درایور شود.
| پارامتر | مقدار |
|---|---|
| نوع ماژول | IGBT نیمپل / GB |
| VCES | 1200V |
| ICnom | 600A |
| IC در Tc=80°C | 853A |
| ICRM | 1800A |
| VGES | -20 تا +20V |
| tpsc | 10µs |
| IFnom | 600A |
| IFSM | 3456A |
| Visol | 4000V AC / 1 دقیقه |
| VCE(sat) | حداکثر 2.05V در 25°C / حداکثر 2.30V در 150°C |
| Rth(j-c) IGBT | 0.037 K/W |
| Rth(j-c) Diode | 0.065 K/W |
| سنسور دما | NTC، R25=5kΩ |
| وزن | 350g |
SEMiX603GB12E4P از نظر ساختار داخلی یک ماژول IGBT نیمپل است. این یعنی دو سوئیچ IGBT به همراه دیودهای معکوس داخلی در یک پکیج قرار گرفتهاند و برای مدارهای اینورتر، UPS و سیستمهای تبدیل توان استفاده میشوند.
نکته مهم این مدل، جریان بالای 600A و پکیج SEMiX 3p است. در چنین ماژولهایی کیفیت نصب حرارتی اهمیت بسیار زیادی دارد. سطح هیتسینک باید صاف، تمیز و بدون تاب باشد، فشار نصب باید یکنواخت باشد و گشتاور پیچها مطابق دیتاشیت رعایت شود. همچنین به دلیل وجود Press-fit pins، وضعیت اتصال پایههای کمکی و سلامت PCB باید قبل از نصب بررسی شود.
طبق دیتاشیت، ایزولاسیون کلی ماژول 4000V AC است، اما بین سنسور دما و بخش قدرت، مقدار ایزولاسیون 2500V ذکر شده است. بنابراین در مدارهایی که سنسور دما به بخش کنترلی متصل میشود، رعایت ایزولاسیون و طراحی صحیح مدار اندازهگیری دما اهمیت دارد.
در قطعات صنعتی مانند SEMiX603GB12E4P، اصالت کالا و تطبیق فنی اهمیت زیادی دارد. استفاده از نمونههای فیک، ریفر، تعمیری یا ناسازگار میتواند باعث خرابی مجدد برد، خطای درایو، آسیب به موتور، توقف دستگاه صنعتی و افزایش هزینه تعمیرات شود.
توکل الکترونیک تأمینکننده قطعات الکترونیک صنعتی، ماژولهای قدرت، IGBT، IPM، MOSFET، دیود، تریستور و ترانزیستورهای صنعتی است. حضور فیزیکی فروشگاه در بازار جمهوری تهران امکان خرید مطمئن، بررسی اصالت کالا، مشاوره تخصصی و پیگیری سفارش را برای تعمیرکاران، مدیران فنی و واحدهای نگهداری و تعمیرات فراهم میکند.
برای خرید SEMiX603GB12E4P اورجینال یا دریافت مشاوره قبل از جایگزینی، با توکل الکترونیک تماس بگیرید.
SEMiX603GB12E4P یک ماژول IGBT سمیکرون از سری SEMiX 3p است. این قطعه با ساختار GB / Half Bridge طراحی شده و برای سوئیچینگ توان بالا در تجهیزات صنعتی استفاده میشود.
طبق دیتاشیت، ولتاژ این ماژول 1200V و جریان نامی آن 600A است. همچنین جریان کلکتور در دمای کیس 80 درجه 853A ذکر شده است.
خیر. این مدل از نوع GB است و ساختار آن نیمپل IGBT است. برای ماژولهای سهفاز باید به کد و ساختار داخلی متفاوت توجه شود.
طبق دیتاشیت، این ماژول برای AC Inverter Drives، UPS و Renewable Energy Systems مناسب است. در بازار تعمیرات صنعتی، این موارد شامل اینورترهای صنعتی، UPSهای توان بالا و تجهیزات انرژی تجدیدپذیر میشود.
قبل از تعویض باید پارتنامبر، پینآوت، ساختار GB، گیت درایور، مقاومت گیت، خازنهای DC Link، اسنابر، فیوزها، هیتسینک، پایههای Press-fit و سنسور دمای داخلی بررسی شود.
فقط در صورتی که تطبیق کامل از نظر ولتاژ، جریان، ساختار داخلی، پینآوت، ابعاد نصب، نوع پایههای کمکی، سنسور دما و شرایط حرارتی تأیید شود. شباهت ظاهری یا نزدیک بودن کد برای جایگزینی کافی نیست.
سنسور دمای داخلی NTC برای مانیتورینگ حرارت ماژول استفاده میشود. در تجهیزات توان بالا مانند اینورتر و UPS، خطای سنسور دما یا اتصال نادرست آن میتواند باعث Trip، خطای حفاظتی یا آسیب به ماژول شود.
| Part Number | SEMiX603GB12E4P |
|---|---|
| برند | SEMIKRON |
| مشخصات فنی | 600A-1200V |

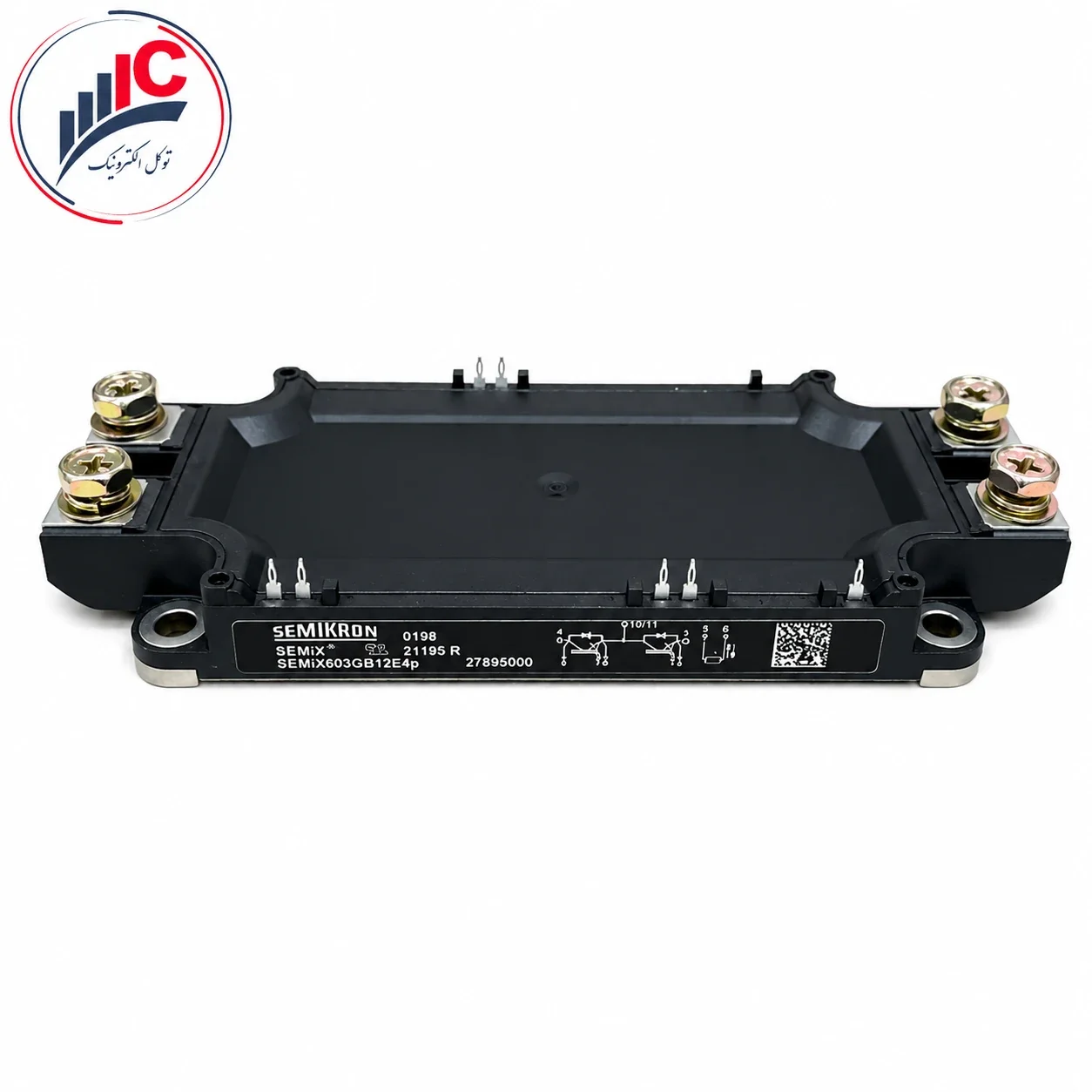

ماژول IGBT سمیکرون مدل SEMiX603GB12E4P
