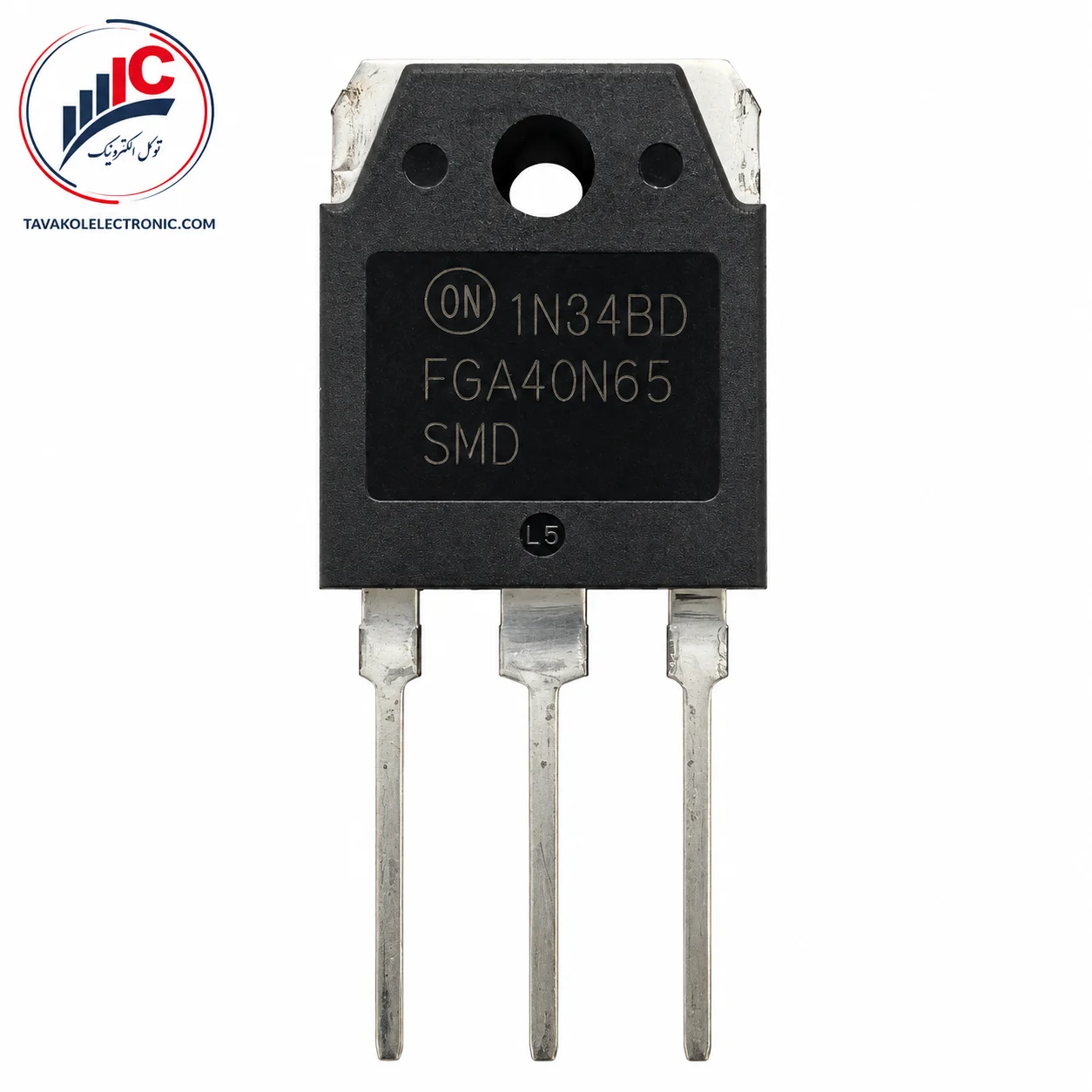

ترانزیستور IGBT FGA40N65SMD onsemi 650 ولت 40 آمپر

FGA40N65SMD یک ترانزیستور IGBT از onsemi با فناوری Field Stop نسل دوم، ولتاژ 650 ولت و جریان 40 آمپر در دمای بدنه 100 درجه سانتی‌گراد است. این قطعه در پکیج TO-3P-3LD ارائه می‌شود و دیود آنتی‌پارالل داخلی دارد. سازنده آن را برای اینورتر خورشیدی، UPS، دستگاه جوش، گرمایش القایی، تجهیزات مخابراتی، ESS و PFC معرفی کرده است.

خرید و قیمت FGA40N65SMD

برای خرید FGA40N65SMD فقط به عبارت IGBT 650 ولت 40 آمپر اکتفا نکنید. کد کامل قطعه معیوب، پکیج TO-3P-3LD، آرایش Gate، Collector و Emitter، مدار درایور و شرایط خنک‌کاری را با نمونه اصلی تطبیق دهید. طبق دیتاشیت، Device Code همین پارت‌نامبر است و بسته‌بندی استاندارد آن 450 عدد در Tube اعلام شده است.

قیمت این IGBT به موجودی و شرایط تأمین وابسته است و ثابت نیست. برای استعلام دقیق، پارت‌نامبر کامل را اعلام کنید. در توکل الکترونیک می‌توانید مشخصات اصلی را پیش از سفارش بررسی کنید و در صورت نیاز عکس واضح قطعه معیوب را برای کاهش احتمال سفارش اشتباه ارسال کنید. محصول با ضمانت اصالت کالا عرضه می‌شود.

برای مشاهده قطعات مشابه، می‌توانید دسته خرید ترانزیستور IGBT توکل الکترونیک را بررسی کنید.

مشخصات فنی

مشخصه	مقدار
برند / فناوری	onsemi / Field Stop نسل دوم
VCES	650V
جریان کلکتور	80A در TC=25°C؛ 40A در TC=100°C
جریان پالسی	120A
VCE(sat)	1.9V typ / 2.5V max در IC=40A، VGE=15V
پکیج	TO-3P-3LD / EIAJ SC-65 Isolated

مقادیر جریان بالا Maximum Rating هستند. بنابراین 80 آمپر در 25°C را نباید به‌عنوان جریان کاری دائمی در هر شرایطی معرفی کرد. جریان پالسی 120 آمپر نیز توسط حداکثر دمای پیوند محدود می‌شود.

ویژگی‌ها و مزایا

افت اشباع VCE(sat) در IC=40A و VGE=15V برابر 1.9 ولت تیپیک و 2.5 ولت حداکثر در 25°C است و در TC=175°C مقدار تیپیک 2.1 ولت گزارش شده است. شارژ کل گیت نیز 119nC تیپیک و 180nC حداکثر در VCE=400V، IC=40A و VGE=15V است.

دیود داخلی این IGBT onsemi در مدار داخلی تأیید شده است. جریان Forward دیود 40 آمپر در TC=25°C و 20 آمپر در TC=100°C در Maximum Ratings ذکر شده و VFM در IF=20A و TC=25°C برابر 2.1 ولت تیپیک و 2.6 ولت حداکثر است. IF=20A در اینجا شرط آزمون VFM است، نه جریان نامی مستقل دیود.

کاربردهای FGA40N65SMD

کاربردهای معرفی‌شده توسط onsemi شامل Solar Inverter، UPS، Welder، Induction Heating، Telecom، ESS و PFC هستند. برای تعمیر بردهایی که FGA40N65SMD روی آن‌ها نصب شده، انتخاب همان کد نقطه شروع مناسبی برای بررسی است. استفاده از IGBT مشابه فقط پس از مقایسه کامل ولتاژ، جریان، VCE(sat)، مشخصات سوئیچینگ، دیود، پکیج و مدیریت حرارتی قابل بررسی است.

نکات مهم قبل از خرید FGA40N65SMD

پکیج TO-3P-3LD در نقشه مکانیکی به‌صورت EIAJ SC-65 Isolated معرفی شده و صفحه اول ترتیب ترمینال‌ها را از چپ به راست G، C و E نشان می‌دهد. پیش از نصب، ابعاد مکانیکی، فاصله پایه‌ها و سازگاری هیت‌سینک را کنترل کنید. حداکثر دمای پیوند 175°C است، اما این مقدار سقف مجاز است و دمای کار پیشنهادی محسوب نمی‌شود.

VGES برابر ±20V نیز Maximum Rating است و نباید به‌عنوان ولتاژ عادی درایور در نظر گرفته شود. برای خرید مطمئن، درایور گیت، مقاومت گیت، فرکانس سوئیچینگ، شرایط خنک‌کاری و نوع بار را با مدار اصلی مقایسه کنید.

برای مشاهده مدل‌های بیشتر می‌توانید به بخش ترانزیستور IGBT تکی فروشگاه مراجعه کنید.

چرا از توکل الکترونیک بخریم؟

هنگام خرید IGBT قدرت، تطبیق دقیق پارت‌نامبر و پکیج اهمیت زیادی دارد. امکان استعلام قیمت و موجودی با کد کامل، بررسی مشخصات مهم پیش از سفارش و عرضه با ضمانت اصالت کالا کمک می‌کند خرید دقیق‌تری داشته باشید.

جمع‌بندی خرید FGA40N65SMD

FGA40N65SMD یک IGBT 650 ولت 40 آمپر با فناوری Field Stop نسل دوم، پکیج TO-3P-3LD و دیود داخلی است. برای اطلاع از موجودی و قیمت FGA40N65SMD، استعلام را با کد کامل ثبت کنید و پیش از نصب، مشخصات الکتریکی، حرارتی و مکانیکی را با مدار اصلی تطبیق دهید.
