ماسفت IRFP2907

ویژگی‌ها
Part NumberIRFP2907
پکیجTO-247-3
Channel TypeN-Channel
مشخصات فنیVDS: 75 V, ID: 209 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

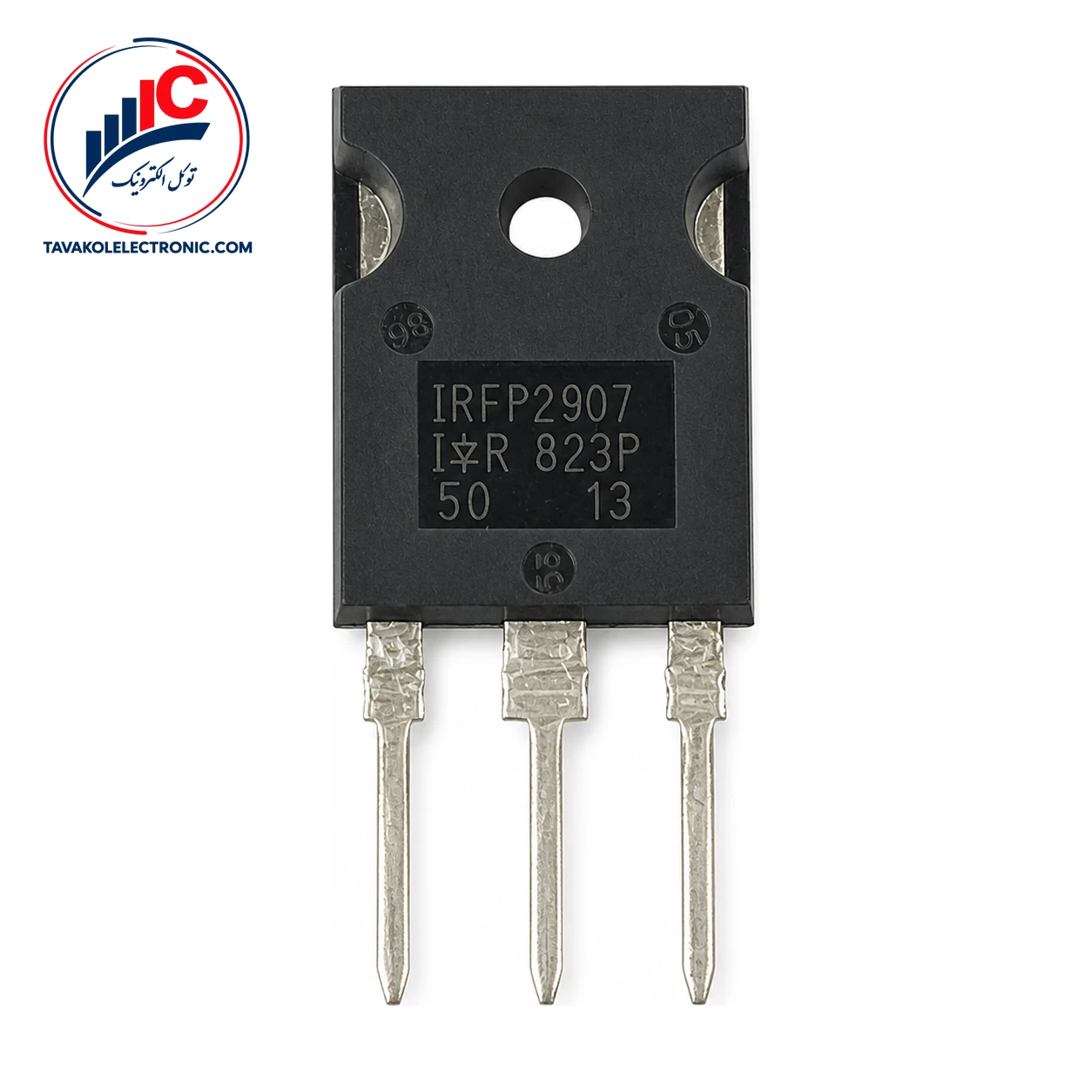

معرفی ماسفت IRFP2907

IRFP2907 یک ماسفت کانال N از سازنده INCHANGE است که با عملکرد Enhancement و کلیدزنی سریع شناخته می‌شود. این مشخصات برای بررسی قطعه در مدارهای سوئیچینگ مهم‌اند. پیش از سفارش، پارت‌نامبر درج‌شده روی قطعه یا نمونه موردنیاز خود را با دقت تطبیق دهید.


مشخصات کلیدی IRFP2907

مهم‌ترین مشخصه الکتریکی IRFP2907، ولتاژ شکست درین به سورس حداقل 75 V است. این مقدار در شرایط VGS=0 V، جریان درین 250 μA و TC=25°C یا شرایط مشخص‌شده دیتاشیت بیان می‌شود.

ولتاژ آستانه گیت حداقل 2.0 V و حداکثر 4.0 V است. این پارامتر در شرایط VDS=VGS، جریان درین 250 μA و TC=25°C اندازه‌گیری شده است. مقاومت روشن درین به سورس نیز حداکثر 4.5 mΩ در VGS=10 V و ID=125 A اعلام شده است.

پارامتر مقدار مشخص‌شده
پارت‌نامبر IRFP2907
نوع کانال N-channel
حالت کاری Enhancement mode
ولتاژ شکست درین به سورس حداقل 75 V
ولتاژ آستانه گیت حداقل 2.0 V، حداکثر 4.0 V
مقاومت روشن درین به سورس حداکثر 4.5 mΩ
جریان نشتی درین به سورس حداکثر 20 μA

پارامترهای انتخاب IRFP2907

جریان نشتی درین به سورس حداکثر 20 μA است؛ این مقدار با VDS=75 V و VGS=0 V در TC=25°C مشخص شده است. حداکثر ولتاژ مستقیم دیود نیز 1.3 V در جریان سورس 125 A و VGS=0 V اعلام شده است.


پکیج و پایه‌های ماسفت

در صورت استفاده از پکیج TO-247، ترتیب پایه‌ها به این شکل است: پایه 1 گیت، پایه 2 درین و پایه 3 سورس. شکل فیزیکی قطعه و اطلاعات درج‌شده روی آن را پیش از مونتاژ با مدار خود تطبیق دهید.

بررسی پایه‌ها پیش از نصب

تطبیق Gate، Drain و Source قبل از اتصال اهمیت زیادی دارد. اشتباه در ترتیب پایه‌ها می‌تواند مانع عملکرد صحیح شود یا به مدار آسیب بزند. برای دریافت راهنمایی درباره انتخاب و خرید ماسفت، پارت‌نامبر دقیق، تعداد موردنیاز و شرایط استفاده را به کارشناسان فروش اعلام کنید.


حدود مجاز و ملاحظات کاری

مقادیر این بخش حد مطلق مجاز هستند و نباید به‌عنوان شرایط کار عادی یا مقدار پیشنهادی طراحی تفسیر شوند. حداکثر ولتاژ درین به سورس 75 V و حداکثر ولتاژ گیت به سورس ±20 V است. رتبه جریان پیوسته درین 209 A و رتبه جریان تک‌پالس درین 840 A نیز در بخش حدود مطلق اعلام شده‌اند.

حداکثر توان تلفاتی کل 470 W در TC=25°C و حداکثر دمای پیوند کاری 175°C مشخص شده است. استفاده از این حدود به شرایط واقعی مدار، روش خنک‌سازی، زمان سوئیچینگ و مدیریت حرارتی وابسته است.


قیمت و خرید از توکل الکترونیک

برای استعلام قیمت و موجودی روز، ثبت سفارش یا دریافت پیش‌فاکتور با توکل الکترونیک در ارتباط باشید. ضمانت اصالت کالا نیز مطابق شرایط فروشگاه ارائه می‌شود.


سؤالات متداول درباره این ماسفت

این قطعه چه نوع ماسفتی است؟

IRFP2907 یک ماسفت کانال N با عملکرد Enhancement است و برای کلیدزنی سریع مشخص شده است.

ولتاژ شکست درین به سورس چقدر است؟

ولتاژ شکست درین به سورس حداقل 75 V است. این مقدار در شرایط VGS=0 V، ID=250 μA و TC=25°C یا شرایط تعیین‌شده دیتاشیت بیان می‌شود.

آیا جریان 209 A جریان کاری عادی است؟

خیر. مقدار 209 A یک حد مطلق برای جریان پیوسته درین است و نباید بدون بررسی شرایط حرارتی و طراحی مدار به‌عنوان جریان کاری عمومی استفاده شود.


جمع‌بندی و ثبت سفارش

این ماسفت با کانال N، عملکرد Enhancement، کلیدزنی سریع، ولتاژ شکست حداقل 75 V و مقاومت روشن حداکثر 4.5 mΩ در شرایط آزمون مشخص عرضه می‌شود. نوع کانال، مقادیر الکتریکی، ترتیب پایه‌ها در صورت استفاده از TO-247 و حدود مجاز را پیش از انتخاب بررسی کنید. برای استعلام قیمت، موجودی و ثبت سفارش، مشخصات کامل موردنیاز خود را به توکل الکترونیک اعلام نمایید.

توضیحات تکمیلی

Part Number

IRFP2907

پکیج

TO-247-3

Channel Type

N-Channel

مشخصات فنی

VDS: 75 V, ID: 209 A
