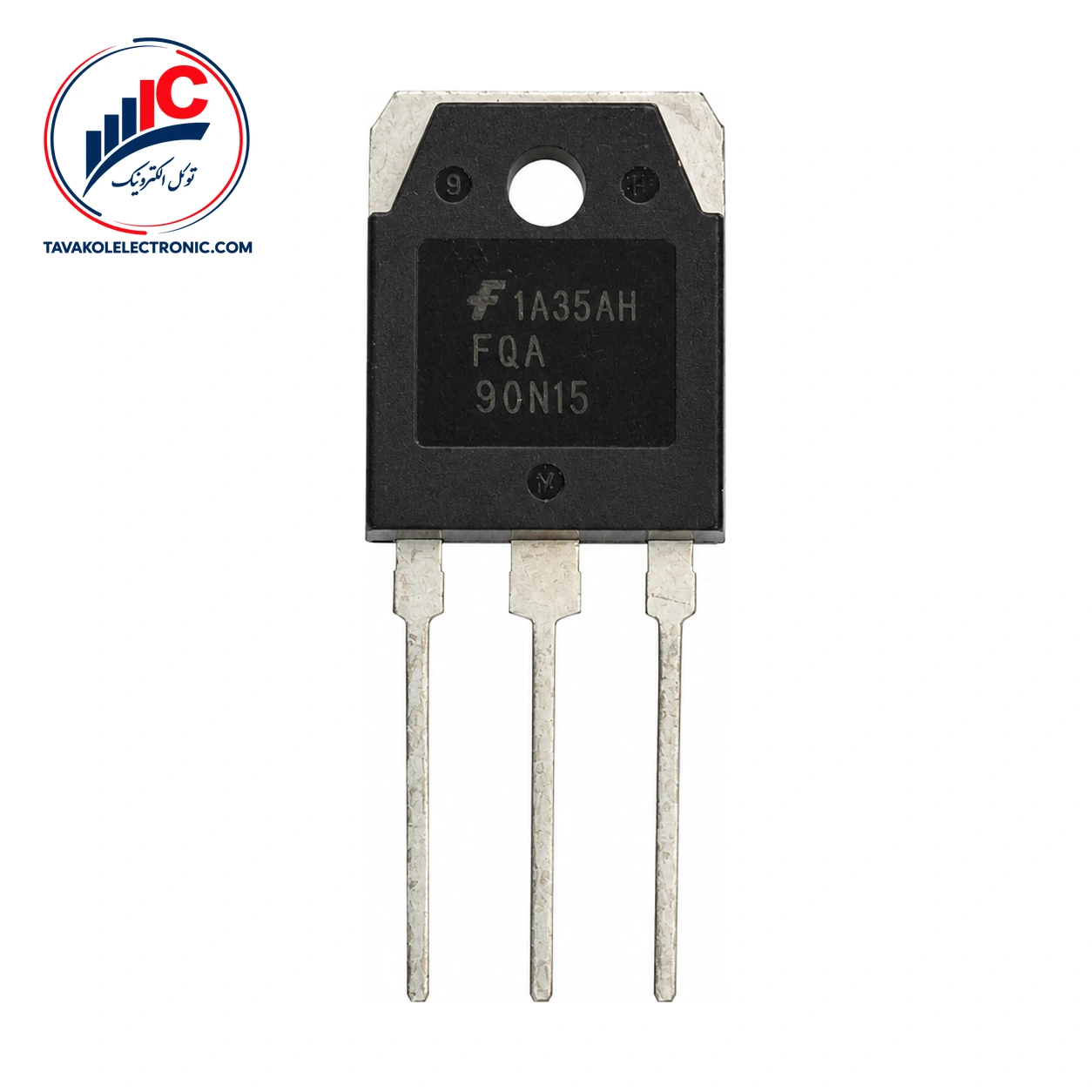

FQA90N15 یک ماسفت قدرت کانال N از نوع enhancement-mode از محصولات onsemi است. این قطعه برای مدارهایی مناسب است که در آن‌ها کلیدزنی توان و کنترل جریان اهمیت دارد. پکیج دقیق قطعه TO-3PN است؛ بنابراین پیش از خرید، فضای نصب، الگوی اتصال و پکیج موردنیاز برد را بررسی کنید.
کاربردهای اعلام‌شده این مدل شامل تقویت‌کننده‌های صوتی، کلیدزنی پربازده در مبدل‌های DC/DC، کنترل موتور DC و منابع تغذیه بدون وقفه است.
این ماسفت برای طراحانی مناسب است که به یک قطعه قدرت کانال N با مشخصات روشن‌شدن و پارامترهای گیت مشخص نیاز دارند. در پروژه‌های تعمیراتی یا تولیدی، تطبیق دقیق پارت‌نامبر و پکیج با قطعه موردنیاز اهمیت زیادی دارد.
ولتاژ شکست درین-سورس این قطعه حداقل 150 V است؛ این مقدار در شرایط VGS = 0 V و ID = 250 μA مشخص شده است. مقاومت روشن استاتیک در VGS = 10 V و ID = 45 A، مقدار معمولی 14 mΩ و حداکثر 18 mΩ دارد.
بار کل گیت به‌صورت معمول 220 nC در VDS = 120 V و ID = 90 A است. ظرفیت انتقال معکوس در VDS = 25 V، VGS = 0 V و فرکانس 1.0 MHz، مقدار معمولی 200 pF و حداکثر 260 pF دارد. ولتاژ آستانه گیت نیز در شرایط VDS = VGS و ID = 250 μA، از حداقل 2.0 V تا حداکثر 4.0 V اعلام شده است.
| پارامتر | مقدار | شرایط |
|---|---|---|
| نوع قطعه | کانال N، enhancement-mode | ماسفت قدرت |
| پکیج | TO-3PN | پکیج قطعه |
| ولتاژ شکست درین-سورس | حداقل 150 V | VGS = 0 V، ID = 250 μA |
| مقاومت روشن استاتیک | 14 mΩ معمولی؛ 18 mΩ حداکثر | VGS = 10 V، ID = 45 A |
| بار کل گیت | 220 nC معمولی | VDS = 120 V، ID = 90 A |
ترارسانایی مستقیم معمولی 68 S در VDS = 40 V و ID = 45 A است. ولتاژ مستقیم دیود درین-سورس حداکثر 1.5 V در VGS = 0 V و IS = 90 A اعلام شده است.
جریان پیوسته 90 A در دمای کیس 25°C، جریان پیوسته 63.5 A در دمای کیس 100°C و توان تلفاتی 375 W در TC = 25°C، همگی در گروه حدود حداکثر مطلق قرار می‌گیرند و نباید به‌عنوان مشخصه کار عادی استفاده شوند. بازه دمای کار و ذخیره‌سازی نیز به‌صورت حد مطلق، از −55°C تا +175°C است.
برای خرید این قطعه از توکل الکترونیک، استعلام قیمت و موجودی روز دریافت کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور برای سفارش‌ها فراهم است. ضمانت اصالت کالا و بررسی پارت‌نامبر قبل از سفارش، انتخاب قطعه را برای پروژه‌های تعمیراتی و تولیدی ساده‌تر می‌کند.
پیش از ثبت سفارش، نام قطعه و پکیج TO-3PN را با نیاز فنی و مکانیکی برد تطبیق دهید. برای مقایسه گزینه‌های مرتبط میتوانید عبارت انواع ماسفت را بررسی کنید. ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران نیز از خدمات توکل الکترونیک است.
این مدل یک ماسفت قدرت کانال N از نوع enhancement-mode است و در تقویت‌کننده‌های صوتی، مبدل‌های DC/DC، کنترل موتور DC و منابع تغذیه بدون وقفه کاربرد دارد.
پکیج دقیق این قطعه TO-3PN است. سازگاری مکانیکی، فضای نصب و الگوی اتصال این پکیج را با برد موردنظر بررسی کنید.
مقاومت روشن استاتیک این قطعه در شرایط مشخص‌شده، 14 mΩ معمولی و 18 mΩ حداکثر است.
این ماسفت قدرت کانال N با پکیج TO-3PN، ولتاژ شکست حداقل 150 V، بار کل گیت معمولی 220 nC و مقاومت روشن استاتیک پایین است. برای انتخاب آن، کاربرد مدار، شرایط درایو گیت، پکیج و مقادیر آزمون را با نیاز پروژه مقایسه کنید.
برای دریافت قیمت و موجودی روز، نوع خرید خود را به توکل الکترونیک اعلام کنید تا فروش تکی، تعدادی یا تأمین شرکتی بررسی شود. پیش از سفارش نیز پارت‌نامبر را با قطعه موردنیاز تطبیق دهید.
| Part Number | FQA90N15 |
|---|---|
| پکیج | TO-3PN |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 150 V, ID: 90 A |
ماسفت FQA90N15
