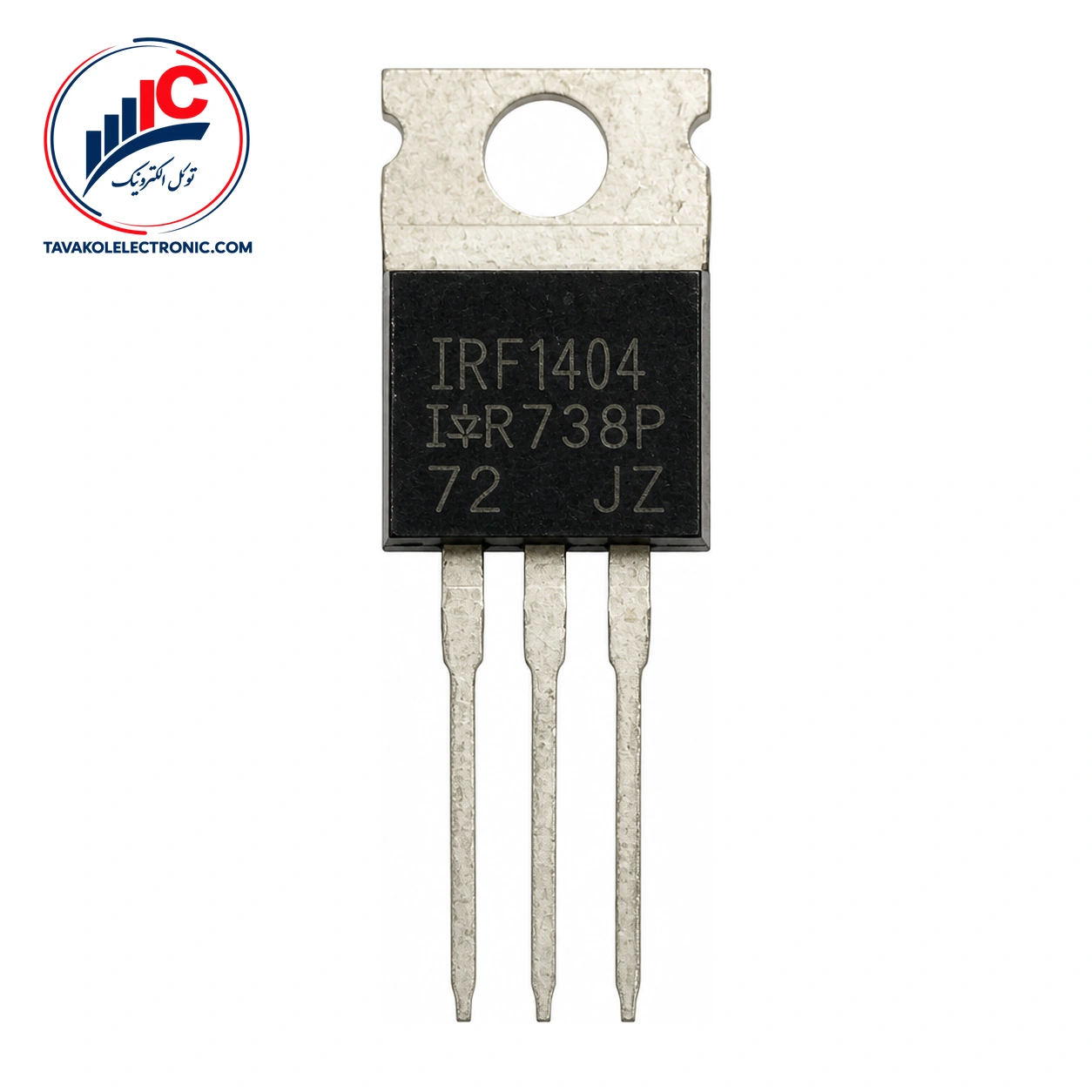

ماسفت IRF1404 یک ترانزیستور قدرت از نوع N-Channel و enhancement-mode است که در طراحی و تعمیر مدارهای سوئیچینگ، کنترل توان و مسیرهای کلیدزنی الکترونیکی کاربرد دارد. این قطعه توسط Inchange Semiconductor ارائه شده و انتخاب آن باید بر اساس پارت‌نامبر و شرایط واقعی طراحی انجام شود.
یکی از مشخصات مهم این مدل، مقاومت روشن Drain-Source حداکثر 4.0 mΩ است؛ این مقدار در شرایط VGS=10 V و ID=121 A تعریف شده است. بنابراین هنگام مقایسه یا طراحی، باید شرط آزمون را هم در نظر گرفت و عدد را به‌صورت مطلق تعمیم نداد.
این مدل در گروه ماسفت‌های کانال N قرار دارد و آستانه ولتاژ Gate آن حداقل 2.0 V تا حداکثر 4.0 V است؛ این بازه در شرایط VDS=VGS و ID=250 μA مشخص شده است. ولتاژ شکست Drain-Source نیز حداقل 40 V، با شرایط VGS=0 V و ID=250 μA، اعلام شده است.
| مشخصه | مقدار | شرایط آزمون |
|---|---|---|
| نوع قطعه | N-Channel، Enhancement | — |
| مقاومت روشن Drain-Source | حداکثر 4.0 mΩ | VGS=10 V، ID=121 A |
| ولتاژ شکست Drain-Source | حداقل 40 V | VGS=0 V، ID=250 μA |
| ولتاژ آستانه Gate | 2.0 تا 4.0 V | VDS=VGS، ID=250 μA |
برای مشاهده مدل‌های بیشتر و مقایسه گزینه‌های موجود، خرید ماسفت را بررسی کنید.
جریان نشتی Gate-Source حداکثر ±0.2 μA در VGS=±20 V است. جریان نشتی Drain-Source نیز حداکثر 20 μA، در VDS=40 V و VGS=0 V، اعلام شده است. این مقادیر برای بررسی وضعیت خاموشی و نشتی قطعه در شرایط آزمون مربوط اهمیت دارند.
در مسیر دیود داخلی، ولتاژ مستقیم دیود حداکثر 1.5 V در IS=121 A و VGS=0 V مشخص شده است. این عدد نیز باید با شرط آزمون خودش خوانده شود و برای پیش‌بینی عملکرد در هر مدار یا هر جریان دیگری به‌صورت مستقیم تعمیم داده نشود.
برای پکیج TO-220C، ترتیب پایه‌ها به این صورت است: پایه 1 Gate، پایه 2 Drain و پایه 3 Source. پیش از نصب، تطبیق نوع پکیج و ترتیب پایه‌ها با قطعه موجود روی برد ضروری است؛ چون تغییر پکیج می‌تواند ترتیب اتصال و روش نصب را تغییر دهد.
حداکثرهای مطلق این قطعه شامل ولتاژ Drain-Source برابر 40 V، ولتاژ Gate-Source برابر ±20 V و جریان Drain پیوسته برابر 202 A در Ta=25°C هستند. این اعداد حد مجاز مطلق‌اند، نه مقدار پیشنهادی برای کار عادی مدار. جریان Drain تک‌پالس نیز حداکثر 808 A در Ta=25°C اعلام شده است و نباید بدون بررسی شرایط پالس، حرارت و مدار به‌عنوان جریان کاری پیوسته استفاده شود.
حداکثر دمای پیوند کاری 175°C در Ta=25°C و بازه دمای نگهداری از -55°C تا 175°C است. طراحی حرارتی، مسیر دفع گرما و شرایط واقعی نصب باید جداگانه بررسی شوند.
برای استعلام قیمت و موجودی روز ماسفت IRF1404 با توکل الکترونیک تماس بگیرید. این قطعه با امکان فروش تکی و تعدادی عرضه میشود و برای خرید عمده و تأمین شرکتی نیز میتوانید درخواست خود را ارسال کنید. امکان دریافت پیش‌فاکتور، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران فراهم است.
توکل الکترونیک هنگام ثبت سفارش، بررسی پارت‌نامبر قبل از سفارش و ضمانت اصالت کالا را در فرآیند خرید در نظر می‌گیرد. برای جلوگیری از خطای انتخاب، پارت‌نامبر IRF1404 و در صورت نیاز نوع پکیج و ترتیب پایه‌ها را با قطعه موردنظر خود تطبیق دهید.
IRF1404 یک ترانزیستور ماسفت N-Channel از نوع enhancement-mode است. مقاومت روشن Drain-Source آن حداکثر 4.0 mΩ در شرایط VGS=10 V و ID=121 A مشخص شده است.
در پکیج TO-220C، پایه 1 Gate، پایه 2 Drain و پایه 3 Source است.
ماسفت IRF1404 با ساختار N-Channel، مقاومت روشن پایین و ولتاژ شکست Drain-Source حداقل 40 V، گزینه‌ای برای بررسی در مدارهای کلیدزنی توان است. برای دریافت قیمت، موجودی و پیش‌فاکتور، مشخصات سفارش خود را برای توکل الکترونیک ارسال کنید تا پارت‌نامبر و نیاز خرید شما بررسی شود.
| Part Number | IRF1404 |
|---|---|
| پکیج | TO-220AB |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 40 V, ID: 202 A |
