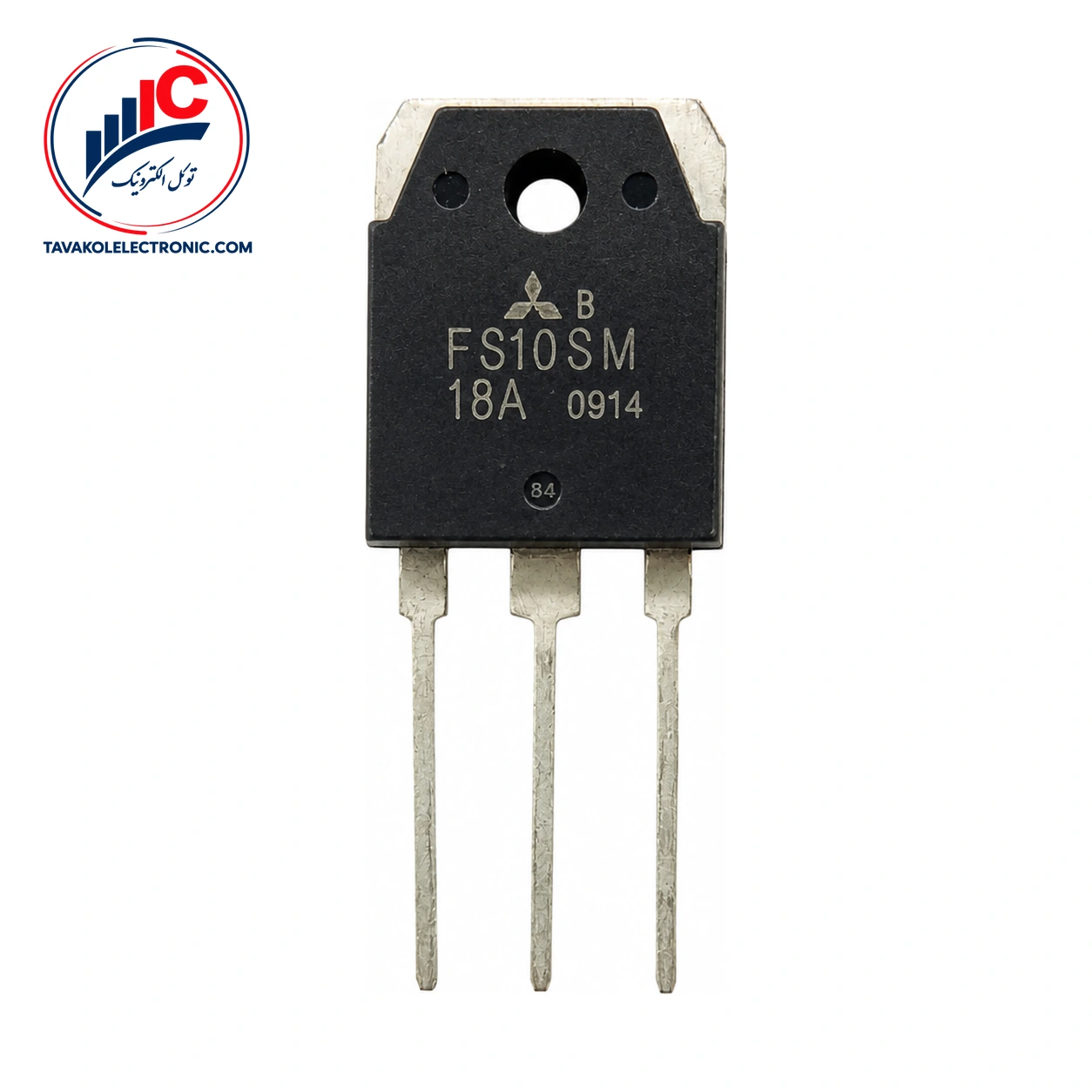

ماسفت FS10SM-18A

ویژگی‌ها
Part NumberFS10SM-18A
پکیجTO-3P
Channel TypeN-Channel
مشخصات فنیVDS: 900 V
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت FS10SM-18A

ماسفت FS10SM-18A ساخت Mitsubishi یک ماسفت قدرت کانال N با کاربرد سوئیچینگ高速 است. این قطعه در پکیج TO-3P عرضه می‌شود و برای بررسی یک ماسفت قدرت در مدارهای تبدیل توان، نوع کانال و پکیج آن از نکات اصلی هستند.

کاربردهای اعلام‌شده برای این قطعه شامل منابع تغذیه سوئیچینگ (SMPS)، مبدل‌های DC-DC و شارژرهای باتری است. همچنین در منابع تغذیه چاپگر، دستگاه کپی، HDD، FDD، تلویزیون، VCR و رایانه‌های شخصی نیز به‌کار می‌رود.

مشخصات کلیدی FS10SM-18A برای انتخاب

مشخصه مقدار
نوع کانال ماسفت قدرت کانال N
پکیج TO-3P
ولتاژ شکست درین-سورس حداقل 900 V
مقاومت درین-سورس روشن 0.93 Ω تیپیک، 1.20 Ω حداکثر
ظرفیت ورودی 2250 pF تیپیک

پارامترهای الکتریکی و سوئیچینگ FS10SM-18A

ولتاژ آستانه گیت-سورس در شرایط آزمون با جریان درین 1 mA، ولتاژ درین-سورس 10 V و دمای کانال 25°C، حداقل 2 V، مقدار تیپیک 3 V و حداکثر 4 V است. مقاومت درین-سورس در حالت روشن در جریان درین 5 A، ولتاژ گیت-سورس 10 V و دمای کانال 25°C، مقدار تیپیک 0.93 Ω و حداکثر 1.20 Ω دارد.

ولتاژ درین-سورس در حالت روشن نیز در همین جریان و ولتاژ گیت-سورس، 4.65 V به‌صورت تیپیک و 6.00 V به‌صورت حداکثر اعلام شده است. ظرفیت ورودی تیپیک قطعه 2250 pF است و باید در کنار سایر شرایط طراحی بررسی شود.

زمان تأخیر خاموش‌شدن تیپیک 260 ns است. این مقدار با VDD برابر 200 V، جریان درین 5 A، ولتاژ گیت-سورس 10 V، مقاومت RGEN و RGS برابر 50 Ω و دمای کانال 25°C اندازه‌گیری شده است. زمان تأخیر روشن‌شدن تیپیک نیز 38 ns و شرط دمایی آن 25°C است.

حدود مجاز و کاربردهای مدار قدرت

مقدار 900 V برای ولتاژ درین-سورس، 10 A برای جریان درین، 30 A برای جریان پالسی و ±30 V برای ولتاژ گیت-سورس، حدود حداکثری قطعه هستند؛ بنابراین نباید آن‌ها را مشخصه کار عادی در نظر گرفت. بازه دمای کانال در جدول حدود مجاز، از 55- تا 150+ درجه سلسیوس اعلام شده است.

با توجه به نوع قطعه و کاربردهای مشخص‌شده، این مدل برای منابع تغذیه سوئیچینگ، مبدل‌های DC-DC، شارژرهای باتری و تجهیزات دارای منبع تغذیه مورد توجه قرار می‌گیرد. در هر مدار، شرایط واقعی ولتاژ، جریان، درایو گیت و دفع حرارت باید جداگانه ارزیابی شود.


قیمت و خرید ماسفت FS10SM-18A

توکل الکترونیک ضمانت اصالت کالا، ارسال به سراسر کشور و امکان حضور فیزیکی در بازار جمهوری تهران را ارائه می‌دهد. برای مقایسه مدل‌های موجود در این دسته، عبارت خرید ماسفت را دنبال کنید.


سؤالات متداول درباره FS10SM-18A

FS10SM-18A چه نوع ماسفتی است؟

این مدل یک ماسفت قدرت کانال N با کاربرد سوئیچینگ است و در پکیج TO-3P قرار دارد.

حداقل ولتاژ شکست درین-سورس چقدر است؟

ولتاژ شکست درین-سورس حداقل 900 V است و در شرایط ID برابر 1 mA، VGS برابر 0 V و دمای کانال 25°C مشخص شده است.

آیا شرایط آزمون در انتخاب قطعه اهمیت دارد؟

بله. مقادیر آستانه گیت، مقاومت روشن، ولتاژ روشن و زمان‌های تأخیر همراه با شرایط آزمون اعلام شده‌اند. هنگام مقایسه، جریان، ولتاژهای گیت و درین و دما باید با شرایط مرجع هر پارامتر سنجیده شوند.


جمع‌بندی و ثبت سفارش

FS10SM-18A یک ماسفت قدرت کانال N در پکیج TO-3P است که برای سوئیچینگ، منابع تغذیه سوئیچینگ، مبدل‌های DC-DC و شارژرهای باتری معرفی شده است. ولتاژ شکست حداقل 900 V، مقاومت روشن تیپیک 0.93 Ω، ظرفیت ورودی تیپیک 2250 pF و زمان‌های تأخیر اعلام‌شده، از اطلاعات مهم برای بررسی این قطعه هستند.

برای ثبت سفارش، ابتدا پارت‌نامبر و پکیج را با نیاز مدار تطبیق دهید؛ سپس برای دریافت قیمت و موجودی روز، فروش تکی یا تعدادی و پیش‌فاکتور با توکل الکترونیک در ارتباط باشید.

توضیحات تکمیلی

Part Number

FS10SM-18A

پکیج

TO-3P

Channel Type

N-Channel

مشخصات فنی

VDS: 900 V
