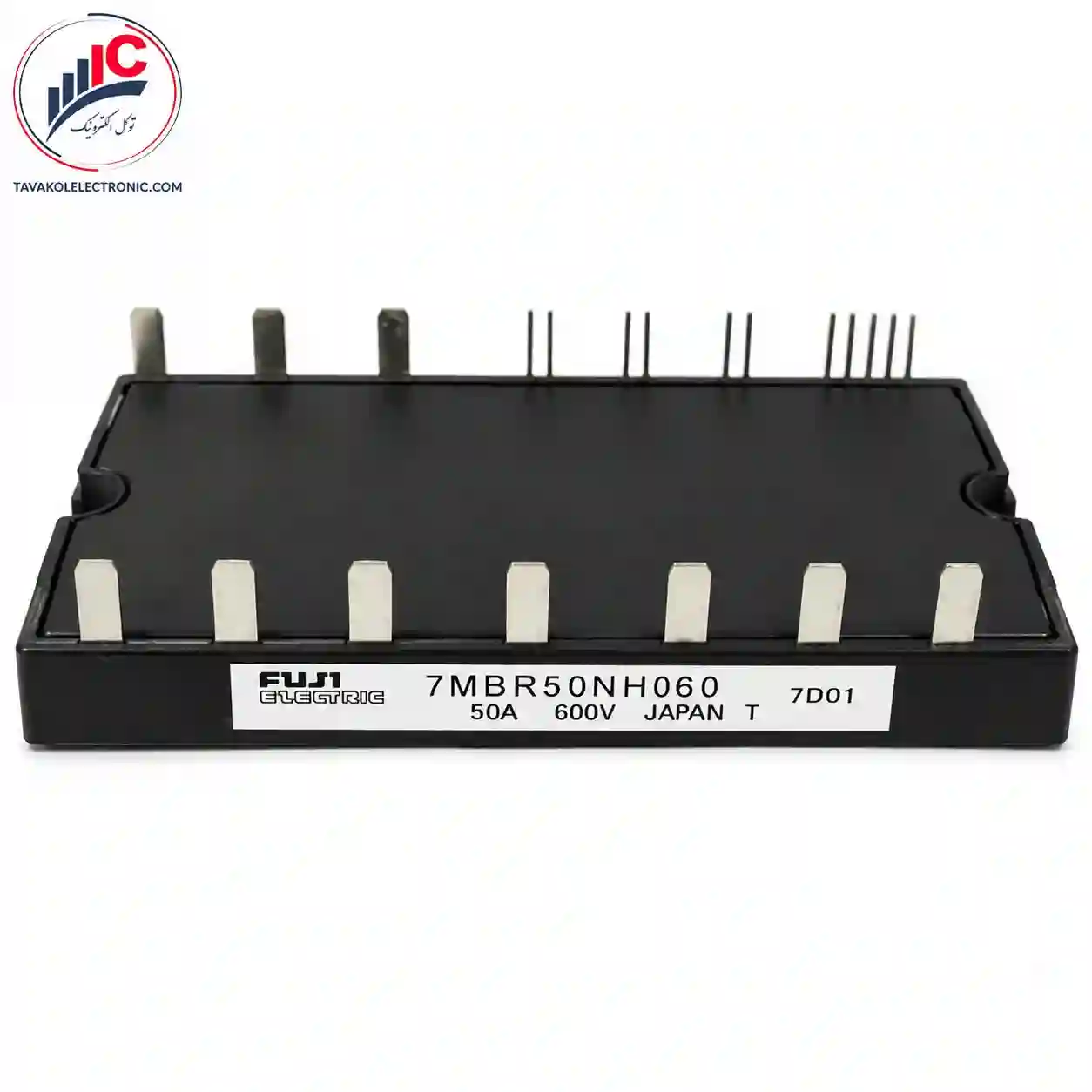

🔴 مشخصات، قیمت و خرید ماژول IGBT فوجی 7MBR50NH060

مدیریت هوشمندانه جریان‌های بالا در خطوط اتوماسیون ۲۲۰ ولت صنعتی، نیازمند المان‌های سخت‌کاری است که بتوانند نرخ کلیدزنی فرکانسی را بدون افت بازدهی حفظ کنند. ماژول 7MBR50NH060 یک راهکار مهندسی‌شده و تمام‌عیار از کمپانی پیشرو فوجی الکتریک ژاپن است که در لایه کلاسترهای یکپارچه قدرت (PIM) طبقه‌بندی می‌شود. این نیمه‌هادی خاص، پاسخگوی نیاز طراحانی است که به دنبال تجمیع قطعات و کاهش ابعاد بورد نهایی خود هستند.

بزرگ‌ترین مزیت متمایزکننده این پارت‌نامبر، بهینه‌سازی اختصاصی سلول‌های گیت برای سطح ولتاژ ۶۰۰ ولت است که چگالی جریان را بدون تولید گرمای مازاد افزایش می‌دهد. این پکیج منحصربه‌فرد که رکتیفایر ورودی سه‌فاز، سوئیچ ترمز دینامیکی و کلاستر ۶ تایی اینورتر خروجی را هم‌زمان در یک بدنه فشرده جا داده است، ظرفیت عبور جریان مداوم ۵۰ آمپر را داراست. مجموعه توکل الکترونیک با سال‌ها تجربه در بازار قطعات قدرت، اصالت قطعی سیلیکون کالا را برای بردهای شما تضمین می‌کند.

📋 ابعاد فنی کاتالوگ (Technical Data)

استخراج متغیرهای نامی و محدودیت‌های فرکانسی تراشه پیش از فرآیند خرید، به تعمیرکاران و مهندسان کمک می‌کند تا پایداری دستگاه را در برابر استرس‌های جریانی بیمه کنند:

🛠️ تفکیک مصارف کاربردی (Applications)

تحمل جریان نامی ۵۰ آمپری و اتلاف توان بسیار کم سری NH، خرید این نیمه‌هادی را در سیستم‌های اتوماسیون زیر به یک اولویت فنی تبدیل کرده است:

• اینورترهای کنترل دور موتور (VFD): استفاده به عنوان المان سوییچینگ اصلی در بخش قدرت درایوهای ورودی تک‌فاز به سه‌فاز توان‌متوسط.

• دستگاه‌های جوش اینورتری صنعتی: تامین جریان‌های بالا، یکنواخت و بدون نوسان در طبقه سوئیچینگ فرکانس بالای رکتیفایرهای جوشکاری.

• بردهای کنترل تردمیل‌های باشگاهی: راه‌اندازی و مدیریت شتاب موتورهای DC و AC توان بالا به کمک سوئیچ ترمز داخلی (Brake Chopper).

• سیستم‌های اتوماسیون مینیاتوری کارخانجات: کارکرد پایدار در خطوط بسته‌بندی و نوار نقاله‌ها با قطع و وصل‌های متوالی در طول روز.

✨ مزایای ساختاری و تمایزها (Key Features)

• بهینه‌سازی برای کلاس ۶۰۰ ولت: این مهندسی نوین سبب شده تا ضخامت لایه سابستریت کاهش یافته و در نتیجه اتلاف انرژی ناشی از سوئیچینگ در مدل 7MBR50NH060 به کمترین حد ممکن برسد.

• سیم‌کشی داخلی خلوت بورد: ادغام سه بخش اصلی لایه قدرت در یک پوسته عایق، نیاز به شینه‌بندی‌های پیچیده و مساحت‌های بزرگ فیبر PCB را به طور کامل منتفی می‌سازد.

• دیده بان هوشمند فرار حرارتی: وجود سنسور دمایی NTC داخلی به پردازنده فرمان اجازه می‌دهد گرمای تراشه را به صورت آنی رصد کرده و در صورت بروز اضافه بار، خط فرمان گیت را قفل کند.

⚠️ نکات کارگاهی نصب (Installation Guide)

💡 یک نکته حیاتی از دپارتمان فنی توکل الکترونیک:

هدایت جریان سنگین ۵۰ آمپر در ابعاد فشرده این قطعه، چگالی حرارتی بالایی را در یک نقطه متمرکز می‌کند. هیت‌سینک آلومینیومی خنک‌کننده باید پیش از نصب کاملاً صیقلی، مسطح و عاری از هرگونه براده فلزی ناشی از قلاویزکاری باشد. اعمال یک لایه خمیر سیلیکون مرغوب صنعتی با ضریب انتقال گرمای بالا به صورت کاملاً نازک و یکنواخت (بدون ایجاد حباب‌های میکرونی هوا) برای بقای ماژول 7MBR50NH060 الزامی است. پیچ‌های بدنه را حتماً به صورت ضربدری و با تورک یا گشتاور متقارن سفت کنید؛ فشار نامتوازن قطعه را کج نشانده و زیر بار سنگین متوالی ذوب می‌کند.

• پایش خطوط گیت‌درایور: پیش از قرار دادن قطعه نو روی دستگاه، نوسانات مسیر تغذیه فرمان و شکل موج خروجی اپتوکوپلرهای ایزولاتور را با اسیلوسکوپ پایش کنید.

• تله قطعات استوک ریبرند شده: به دلیل ارزش بالای این کالا، نمونه‌های تقلبی یا استوک بازسازی‌شده که کدهای ضعیف‌تر روی آن‌ها حک شده در بازار وجود دارند. افت توان این قطعات فیک می‌تواند کل بورد فرمان شما را بسوزاند.

🛒 خرید آنلاین و قیمت روز (Tavakol Electronic)

تامین نیمه‌هادی‌های خاص صنعتی، نیازمند تخصص فنی، زنجیره تامین مطمئن و اطمینان از اصالت کالا است. ما در فروشگاه توکل الکترونیک با درک نیاز کارگاه‌های اورهال و خطوط تولید، ماژول مقتدر 7MBR50NH060 اورجینال فوجی الکتریک ژاپن را با قیمت دست اول، تضمین قطعی اصالت و ارسال سریع به سراسر ایران فراهم آورده‌ایم. شما می‌توانید جهت ثبت سفارش آنلاین، استعلام موجودی تعداد بالا و یا دریافت مشاوره فنی، از طریق همین صفحه اقدام کرده یا با کارشناسان ما تماس بگیرید.
