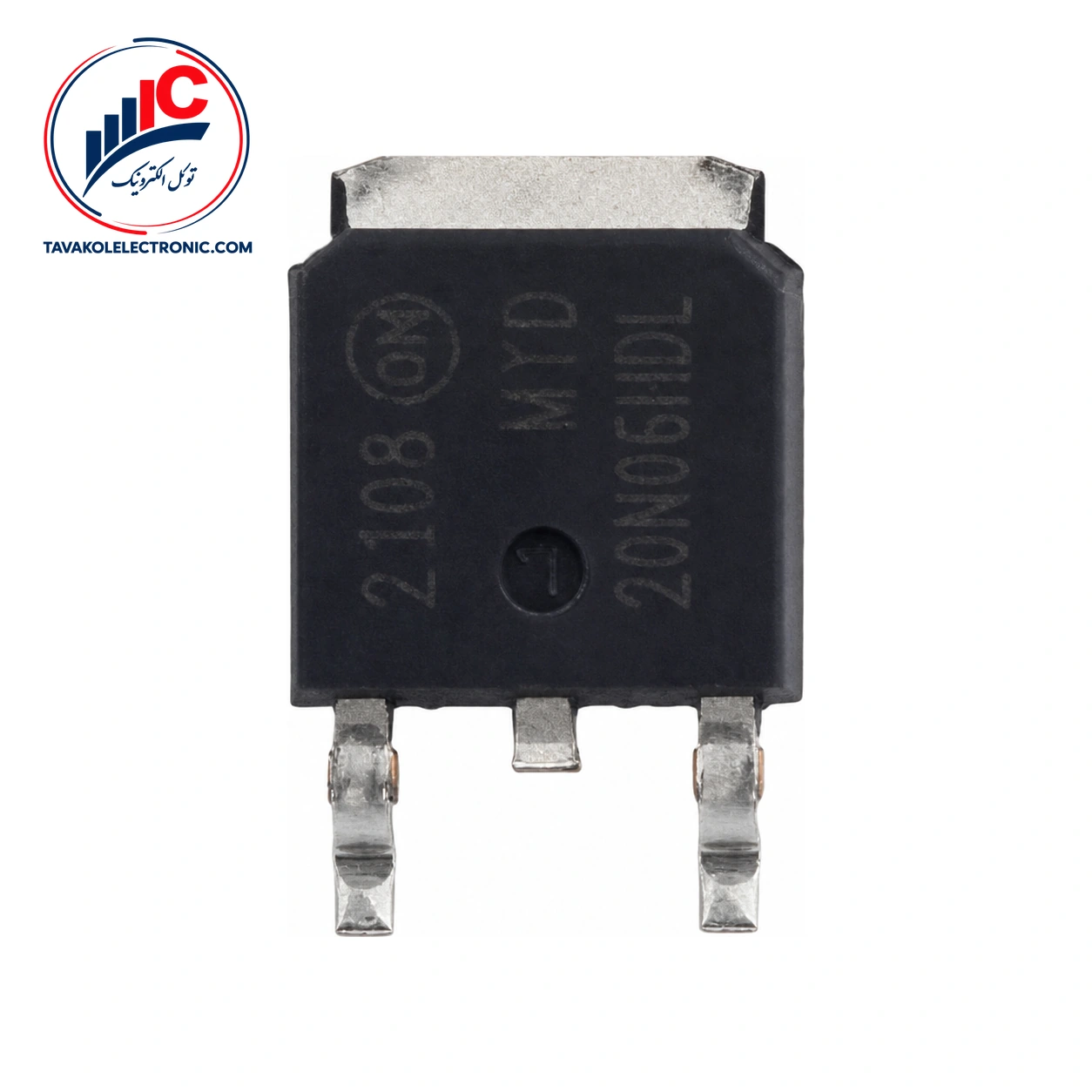

MTD20N06HDL یک ماسفت قدرت TMOS با گیت سیلیکونی و کانال N از نوع Enhancement-Mode است که برای عملکرد Logic Level طراحی شده است. این ویژگی‌ها آن را برای مدارهایی که به سوئیچینگ کم‌ولتاژ و سرعت بالا نیاز دارند، به گزینه‌ای مناسب تبدیل می‌کند.
کاربردهای اعلام‌شده برای MTD20N06HDL شامل منابع تغذیه، مبدل‌ها، کنترل PWM موتور، مدارهای پل و بارهای القایی است.
اگر طراحی شما به یک ماسفت کانال N با عملکرد Logic Level برای سوئیچینگ کم‌ولتاژ و سریع نیاز دارد، MTD20N06HDL می‌تواند در فهرست گزینه‌های بررسی قرار گیرد.
پکیج این قطعه DPAK، با Case 369A-13 و Style 2 است و به‌صورت نصب سطحی ارائه میشود. مقاومت روشن Drain-Source در شرایط VGS برابر 5.0 Vdc و جریان Drain برابر 10 Adc، مقدار معمولی 0.037 Ω و حداکثر 0.045 Ω دارد.
ولتاژ آستانه گیت بین 1.0 Vdc حداقل، 1.5 Vdc معمولی و 2.0 Vdc حداکثر اعلام شده است. این مقدار به‌تنهایی به معنی روشن‌شدن کامل ماسفت در هر مدار نیست. ظرفیت ورودی نیز 863 pF معمولی و 1232 pF حداکثر است. شارژ کل گیت 14.6 nC معمولی و 22 nC حداکثر اعلام شده است.
| پارامتر | مقدار |
|---|---|
| نوع کانال | N-channel Enhancement-Mode |
| عملکرد | TMOS Power FET، Logic Level |
| پکیج | DPAK؛ Case 369A-13، Style 2 |
| مقاومت روشن Drain-Source | 0.037 Ω معمولی، 0.045 Ω حداکثر؛ VGS=5.0 V و ID=10 A |
| ظرفیت ورودی | 863 pF معمولی، 1232 pF حداکثر |
| شارژ کل گیت | 14.6 nC معمولی، 22 nC حداکثر |
ولتاژ Drain-Source برابر 60 Vdc و جریان پیوسته Drain برابر 20 Adc در دمای 25°C، هر دو رتبه‌بندی حداکثر مطلق هستند و نباید به‌عنوان شرایط کار عادی یا نقطه طراحی بدون حاشیه در نظر گرفته شوند. در دمای 100°C، جریان پیوسته حداکثر مطلق 12 A اعلام شده است. ولتاژ پیوسته Gate-Source نیز ±15 Vdc است.
بازه دمای کار و نگهداری −55 تا 150°C و توان تلفاتی کل حداکثر 40 W ذکر شده است. انرژی تک‌پالس آوالانچ Drain-Source برابر 200 mJ است و جایگزین تحلیل حرارتی و حفاظتی مدار نمی‌شود.
برای استعلام قیمت و موجودی روز این ماسفت با توکل الکترونیک تماس بگیرید. امکان فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و همچنین دریافت پیش‌فاکتور وجود دارد. این قطعه با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام می‌گیرد.
پیش از ثبت سفارش، پارت‌نامبر MTD20N06HDL و پکیج DPAK را با نیاز برد خود تطبیق دهید. بررسی پارت‌نامبر قبل از سفارش، به کاهش خطا در انتخاب قطعه کمک می‌کند. برای آشنایی با گروه‌های مشابه، انواع ماسفت را نیز بررسی کنید.
این قطعه یک ماسفت قدرت TMOS با گیت سیلیکونی، کانال N و ساختار Enhancement-Mode است که برای عملکرد Logic Level معرفی شده است.
پکیج آن DPAK، Case 369A-13، Style 2 و مناسب نصب سطحی است.
خیر. ولتاژ، جریان، توان تلفاتی، ولتاژ Gate-Source و سایر مقادیر حداکثر مطلق باید به‌عنوان حدود مجاز در نظر گرفته شوند، نه نقطه کار عادی.
این ماسفت یک ماسفت کانال N با عملکرد Logic Level، پکیج DPAK و مشخصات مناسب برای سوئیچینگ کم‌ولتاژ و سریع در کاربردهایی مانند منابع تغذیه، مبدل‌ها و کنترل PWM موتور است. برای ثبت سفارش، تعداد موردنیاز و مشخصات پروژه را اعلام کنید تا قیمت، موجودی و امکان تأمین بررسی شود. توکل الکترونیک با حضور فیزیکی در بازار جمهوری تهران، آماده پاسخ‌گویی و ارسال سفارش شماست.
| Part Number | MTD20N06HDL |
|---|---|
| پکیج | TO-252 |
| Channel Type | N-Channel |
| مشخصات فنی | ID: 12 A |
