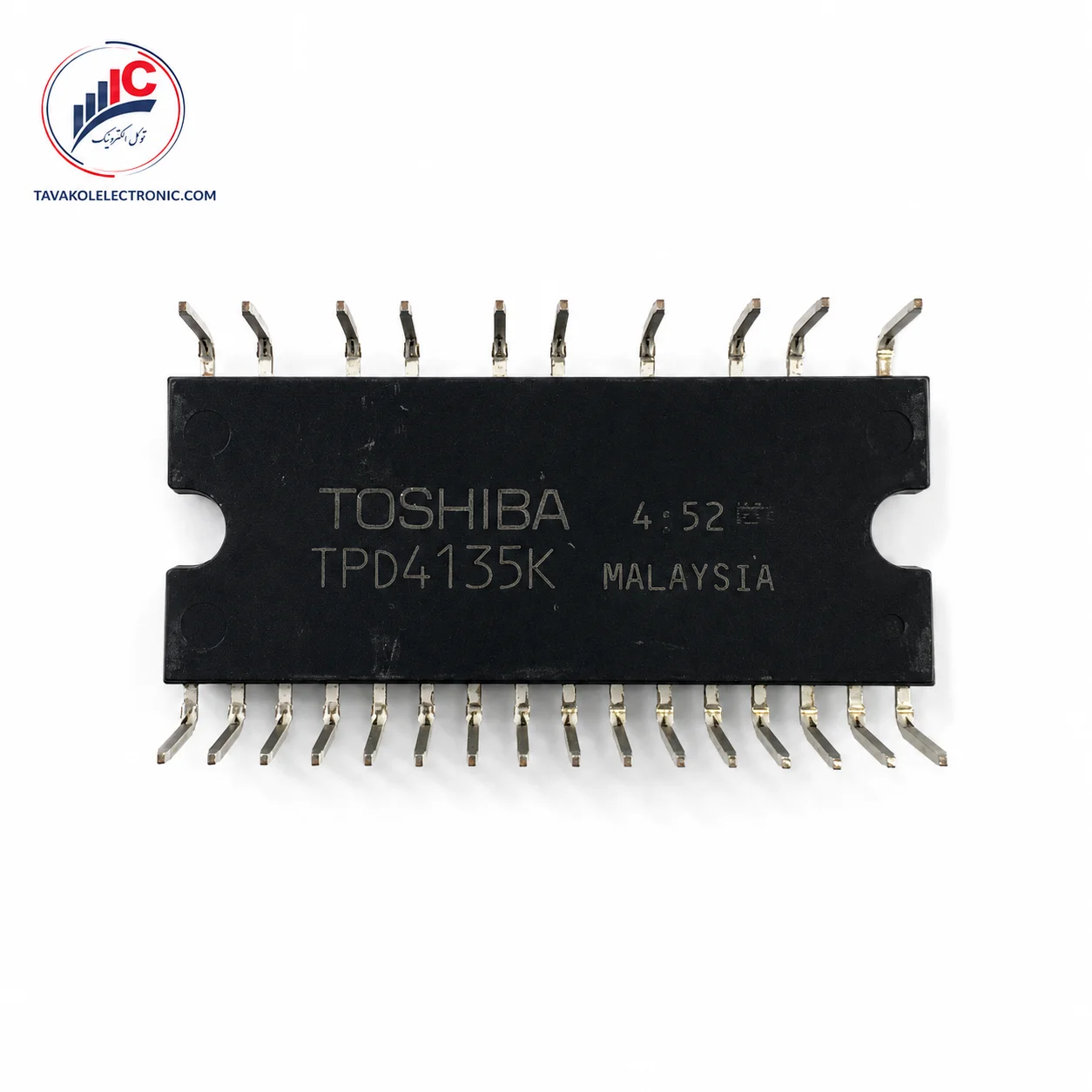

ماژول IPM مدل TPD4135K

توضیحات

خرید و قیمت TPD4135K

TPD4135K یک قطعه قدرت هوشمند سه‌فاز از برند توشیبا است که برای راه‌اندازی و کنترل موتورهای براشلس DC طراحی شده است. این قطعه بخش‌های اصلی موردنیاز یک اینورتر موتور، شامل IGBTهای قدرت، دیودهای هرزگرد، درایور سمت بالا و پایین و مدارهای حفاظتی را در یک پکیج ۲۶ پایه قرار می‌دهد.

وجود این بخش‌ها در یک قطعه، تعمیر و راه‌اندازی بردهای سازگار را ساده‌تر می‌کند و نیاز به استفاده از چندین IGBT و مدار درایور مجزا را کاهش می‌دهد. این مدل برای کنترل سینوسی موتورهای سه‌فاز طراحی شده و امکان دریافت فرمان منطقی از میکروکنترلر یا آی‌سی کنترل موتور را دارد.

از آنجا که TPD4135K در فهرست محصولات پایان‌تولید توشیبا قرار گرفته، قیمت و موجودی آن ممکن است ثابت نباشد. برای خرید TPD4135K یا دریافت قیمت روز، بهتر است تصویر قطعه قبلی، شماره PCB و تعداد موردنیاز را ارسال کنید تا موجودی تکی یا تعدادی بررسی شود.

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

مشخصات مهم برای خریدار

مزایا و ویژگی‌های مهم محصول

• یکپارچه‌بودن IGBTهای سه‌فاز و مدارهای درایور
• مناسب برای کنترل موتورهای براشلس DC
• پشتیبانی از مدار اندازه‌گیری جریان با سه مقاومت شنت
• دارای دیودهای Bootstrap داخلی
• دارای دیودهای هرزگرد یا FRD داخلی
• برخورداری از حفاظت اضافه‌جریان
• حفاظت در برابر افت ولتاژ تغذیه کنترل و Bootstrap
• دارای مدار قطع حرارتی یا Thermal Shutdown
• خروجی تشخیص خطای DIAG
• رگولاتور داخلی با خروجی معمولی ۷ ولت
• جداسازی پایه‌های قدرت فشارقوی از پایه‌های سیگنال کنترلی

این امکانات به کنترل بهتر موتور و کاهش تعداد قطعات جداگانه روی برد کمک می‌کنند. بااین‌حال، خازن‌های Bootstrap، مقاومت‌های شنت و قطعات جانبی باید مطابق طراحی اصلی برد انتخاب شوند.

کاربردهای TPD4135K

این قطعه برای راه‌اندازی موتورهای براشلس سه‌فاز در بردهای سازگار طراحی شده است. کاربردهای قابل‌اتکای آن شامل موارد زیر هستند:

• برد کنترل موتور BLDC
• فن کولر گازی و تجهیزات تهویه
• فن دستگاه تصفیه هوا
• فن‌های تهویه و سقفی
• مدار راه‌انداز پمپ
• تجهیزات خانگی دارای موتور اینورتر
• تعمیر بردی که همین کد روی آن نصب شده است.

نکات مهم قبل از خرید

قبل از سفارش TPD4135K، کد کامل روی بدنه را با قطعه قبلی تطبیق دهید. پسوند K بخشی از پارت‌نامبر است و نباید حذف شود. تعداد پایه، فرم پکیج HDIP26، محل پایه‌های قدرت و سیگنال و آرایش پایه‌های U، V و W نیز باید یکسان باشند.

جریان ۶ آمپر فقط برای پالس یک میلی‌ثانیه اعلام شده و جریان کاری پیوسته این محصول ۳ آمپر است. انتخاب قطعه بر مبنای جریان پالسی می‌تواند باعث داغ‌شدن یا خرابی مجدد برد شود.

برای بررسی دقیق‌تر هنگام استعلام، این موارد را ارسال کنید:

• تصویر واضح نوشته روی قطعه
• تصویر کامل پایه‌های دو طرف
• شماره PCB
• مدل دستگاه و نوع موتور
• تعداد موردنیاز

تفاوت کوتاه با TPD4135AK

مدل TPD4135AK از نظر ولتاژ، جریان و ظاهر کلی به این قطعه نزدیک است، اما تفاوت مهمی در بخش کنترلی دارد. نسخه K دارای حفاظت داخلی اضافه‌جریان از طریق پایه RS است، درحالی‌که نسخه AK به‌جای آن ورودی Shutdown دارد. بنابراین این دو مدل بدون بررسی پین‌آوت و مدار برد، جایگزین مستقیم یکدیگر محسوب نمی‌شوند.

چرا خرید از توکل الکترونیک؟

برای قطعات پایان‌تولید مانند این مدل، بررسی دقیق مارکینگ و پین‌آوت پیش از خرید اهمیت بیشتری دارد. توکل الکترونیک امکان استعلام موجودی روز، بررسی تصویر قطعه، فروش تکی و تعدادی، تأمین شرکتی و صدور پیش‌فاکتور را فراهم می‌کند.

برای خرید TPD4135K، تصویر قطعه قبلی، شماره برد و تعداد موردنیاز را ارسال کنید تا قیمت و موجودی بررسی شود.

سوالات متداول

TPD4135K چه نوع قطعه‌ای است؟

یک درایور هوشمند قدرت سه‌فاز مبتنی بر IGBT برای موتورهای براشلس DC است.

ولتاژ و جریان این مدل چقدر است؟

حداکثر ولتاژ VBB برابر 500 ولت و جریان خروجی DC برابر 3 آمپر است.

آیا جریان شش آمپر، جریان دائم قطعه است؟

خیر؛ شش آمپر فقط جریان پالسی با مدت حداکثر یک میلی‌ثانیه است.

آیا حفاظت اضافه‌جریان داخلی دارد؟

بله؛ تشخیص اضافه‌جریان از طریق پایه RS و مقاومت شنت خارجی انجام می‌شود.

آیا حفاظت حرارتی دارد؟

بله؛ طبق دیتاشیت، مدار Thermal Shutdown داخل قطعه قرار دارد.

آیا TPD4135K هنوز تولید می‌شود؟

براساس اطلاعات رسمی توشیبا، این مدل پایان‌تولید شده است؛ بنابراین موجودی و قیمت آن باید روزانه استعلام شود.

آیا TPD4135AK جایگزین مستقیم آن است؟

خیر؛ بخش حفاظتی و بعضی پایه‌های کنترلی متفاوت هستند و تعویض بدون بررسی مدار توصیه نمی‌شود.
