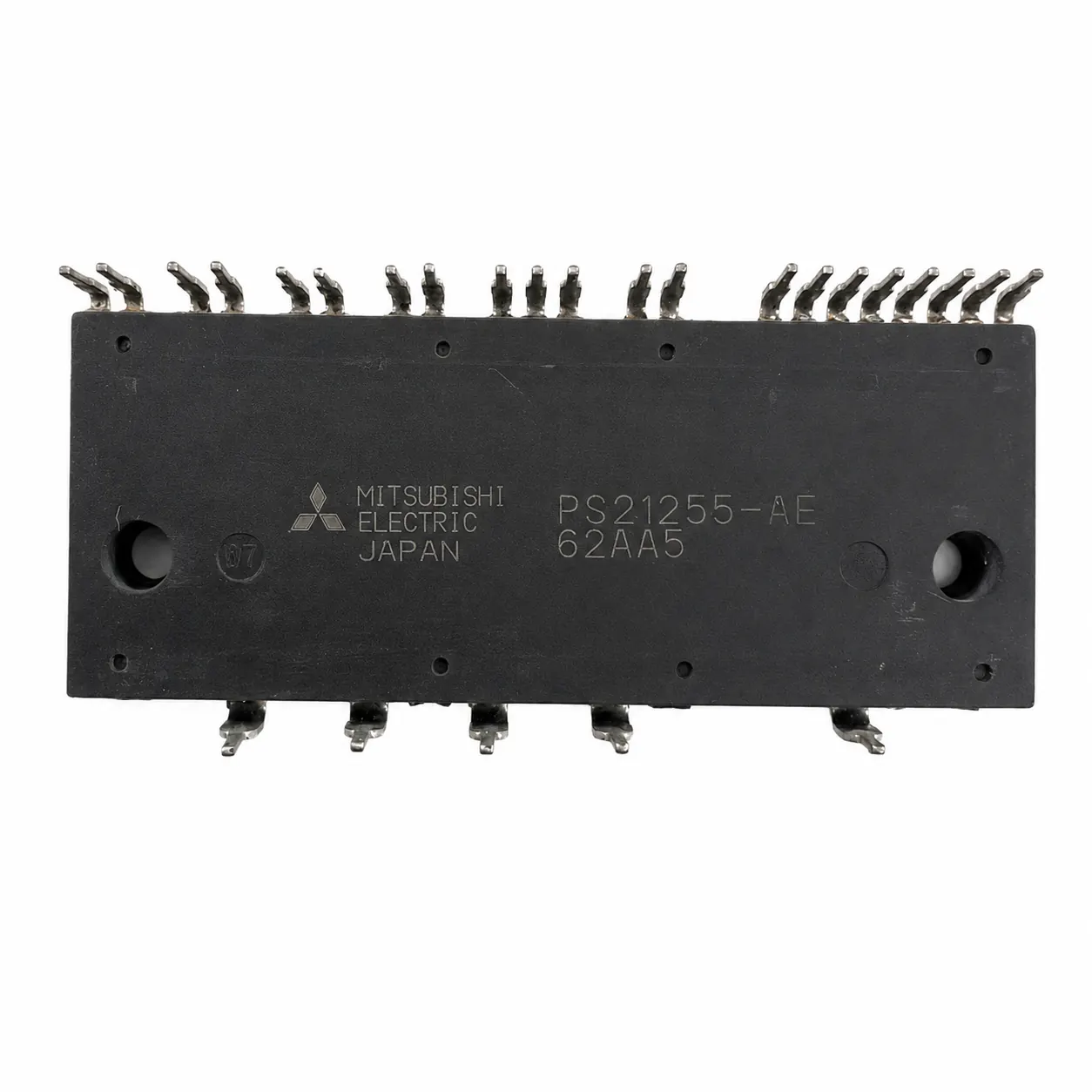

ماژول IPM مدل PS21255-AE

توضیحات

خرید و قیمت PS21255-AE میتسوبیشی

PS21255-AE یک ماژول هوشمند قدرت سه‌فاز از برند Mitsubishi Electric است که برای کنترل موتورهای سه‌فاز کوچک در تجهیزات اینورتری طراحی شده است. این قطعه، پل کامل اینورتر شامل شش IGBT، دیودهای هرزگرد، مدارهای گیت‌درایو و بخش‌های حفاظتی را در یک پکیج فشرده و عایق‌شده قرار می‌دهد.

ولتاژ نامی بخش قدرت این ماژول 600 ولت و جریان نامی هر IGBT آن 20 آمپر است. خانواده PS21255 در گروه DIP-IPMهای پرسرعت میتسوبیشی قرار دارد و برای کار با فرکانس PWM حدود 15 کیلوهرتز معرفی شده است. رده کاربردی اعلام‌شده برای این خانواده، کنترل موتورهایی با توان تقریبی 1.5 کیلووات در کلاس ورودی 100 تا 200 ولت AC است.

به دلیل یکپارچه‌بودن کلیدهای قدرت، مدار درایور و حفاظت‌ها، استفاده از PS21255-AE باعث کاهش تعداد قطعات جانبی، کوچک‌ترشدن طبقه قدرت و ساده‌ترشدن طراحی برد اینورتر می‌شود.

برای خرید PS21255-AE حتماً تمام حروف و پسوند حک‌شده روی بدنه قطعه بررسی شود. مدل‌های PS21255-E، PS21255-EP و PS21255-AE ممکن است از نظر ظاهری بسیار شبیه باشند؛ اما بدون تطبیق کامل پین‌آوت، مشخصات عایقی و مدار دستگاه نباید به‌عنوان جایگزین قطعی یکدیگر استفاده شوند.

جهت اطلاع از قیمت روز، موجودی و ثبت سفارش می‌توانید تصویر واضح قطعه، کد کامل، شماره برد و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.

عملکرد ماژول PS21255-AE

درون این ماژول یک اینورتر کامل سه‌فاز شامل شش IGBT نسل چهارم Planar و دیودهای هرزگرد داخلی قرار گرفته است. خروجی‌های U، V و W وظیفه تأمین ولتاژ سه‌فاز موردنیاز موتور را برعهده دارند.

مدارهای HVIC داخلی فرمان‌های PWM بخش کنترل را دریافت کرده و آن‌ها را به کلیدهای قدرت بالا و پایین منتقل می‌کنند. ورودی‌های کنترلی با سیگنال‌های پنج‌ولتی CMOS و TTL سازگار هستند و در طراحی مناسب می‌توان آن‌ها را بدون استفاده از اپتوکوپلر به بخش کنترل متصل کرد.

تغذیه معمول مدار درایور 15 ولت است. برای تغذیه گیت‌درایورهای بخش بالا نیز امکان استفاده از مدار Bootstrap وجود دارد. دیودهای مورد استفاده در مدار Bootstrap باید از نوع سریع و مناسب ولتاژ بالا انتخاب شوند.

ماژول دارای حفاظت افت ولتاژ برای قسمت بالا و پایین است. حفاظت اتصال کوتاه نیز برای IGBTهای بخش پایین در نظر گرفته شده و با استفاده از مقاومت شنت و مدار فیلتر خارجی عمل می‌کند. در صورت تشخیص خطا، خروجی FO می‌تواند وضعیت حفاظتی را به میکروکنترلر دستگاه اعلام کند.

این حفاظت‌ها احتمال آسیب‌دیدن ماژول را کاهش می‌دهند؛ اما جایگزین بررسی مدار جانبی نیستند. خرابی تغذیه 15 ولت، مقاومت شنت، مدار Bootstrap، موتور، خازن باس یا سیستم خنک‌کننده می‌تواند باعث سوختن دوباره قطعه جدید شود.

مشخصات فنی PS21255-AE

ویژگی‌ها و مزایا

• اینورتر کامل سه‌فاز در یک پکیج فشرده
• دارای شش IGBT و دیودهای هرزگرد داخلی
• ولتاژ نامی 600 ولت
• جریان نامی 20 آمپر برای هر IGBT
• مناسب فرکانس PWM حدود 15 کیلوهرتز
• دارای گیت‌درایورهای بخش بالا و پایین
• قابلیت استفاده از مدار Bootstrap
• سازگار با مدارهای کنترل پنج‌ولتی
• حفاظت افت ولتاژ تغذیه درایورها
• حفاظت اتصال کوتاه برای کلیدهای بخش پایین
• خروجی FO برای اعلام خطا به کنترلر
• پکیج عایق‌شده مناسب نصب روی هیت‌سینک
• نصب مستقیم روی برد مدار چاپی
• کاهش تعداد قطعات جانبی طبقه قدرت
• مناسب تعمیر تجهیزات دارای همین پارت‌نامبر

کاربردهای PS21255-AE

این ماژول برای راه‌اندازی و کنترل موتورهای سه‌فاز کوچک در تجهیزات خانگی، تجاری و صنعتی سبک کاربرد دارد. مهم‌ترین موارد استفاده آن عبارت‌اند از:

• ماشین‌های لباس‌شویی اینورتر
• یخچال و فریزرهای دارای کمپرسور دورمتغیر
• کولر و تجهیزات تهویه مطبوع
• برد کنترل کمپرسور
• پمپ‌ها و فن‌های دورمتغیر
• سرووموتورهای کوچک
• اینورترهای لوازم خانگی
• سیستم‌های کنترل دور موتور
• تجهیزات اتوماسیون سبک
• تعمیر بردهای اینورتر دارای PS21255-AE

توان 1.5 کیلووات، رده معرفی‌شده برای خانواده PS21255 است و نباید به‌تنهایی مبنای انتخاب قرار گیرد. جریان موتور، ولتاژ باس، نوع بار، فرکانس سوئیچینگ، شرایط راه‌اندازی و سیستم خنک‌کننده نیز باید بررسی شوند.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

نکات مهم پیش از سفارش و نصب

قبل از سفارش PS21255-AE، نوشته روی بدنه قطعه را دقیقاً بررسی کنید. وجود پسوند AE اهمیت دارد و مشابه‌بودن ظاهر، ولتاژ و جریان یک ماژول دیگر برای جایگزینی مستقیم کافی نیست.

پین‌آوت، ارتفاع و فرم پایه‌ها، ابعاد نصب، منطق ورودی، مدار Bootstrap، خروجی FO، مقاومت شنت و مشخصات عایقی باید با ماژول قبلی مطابقت داشته باشند.

پیش از نصب قطعه جدید، موارد زیر آزمایش شوند:

• تغذیه 15 ولت مدار گیت‌درایو
• دیودها و خازن‌های Bootstrap
• مقاومت شنت و مدار تشخیص جریان
• فرمان‌های PWM ورودی
• خازن باس DC و مدار یکسوساز
• مدار اسنابر و قطعات حفاظتی
• سلامت موتور و سیم‌کشی خروجی
• سطح و ظرفیت هیت‌سینک
• خمیر سیلیکون و نحوه بستن پیچ‌ها
• وجود اتصال کوتاه در خروجی‌های U، V و W

توکل الکترونیک امکان استعلام موجودی، فروش تکی و تعدادی، خرید عمده، تأمین شرکتی، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند. ارسال عکس واضح قطعه، نمای پایه‌ها، شماره PCB و تعداد موردنیاز، احتمال سفارش اشتباه را کاهش می‌دهد.

سؤالات متداول

PS21255-AE چند ولت و چند آمپر است؟

این محصول یک ماژول IPM سه‌فاز با ولتاژ نامی 600 ولت و جریان نامی 20 آمپر برای هر IGBT است. جریان پیک خانواده آن نیز 40 آمپر اعلام شده است.

این ماژول برای چه توانی مناسب است؟

خانواده PS21255 برای کنترل موتورهایی با توان تقریبی 1.5 کیلووات در کلاس ورودی 100 تا 200 ولت AC معرفی شده است. انتخاب نهایی باید براساس جریان واقعی موتور و شرایط مدار انجام شود.

آیا PS21255-AE حفاظت اتصال کوتاه دارد؟

بله، حفاظت اتصال کوتاه برای IGBTهای بخش پایین وجود دارد. عملکرد صحیح این حفاظت به انتخاب مقاومت شنت و مدار فیلتر خارجی وابسته است.

آیا خروجی اعلام خطا دارد؟

بله، خروجی FO می‌تواند اتصال کوتاه بخش پایین یا افت ولتاژ تغذیه پایین را به مدار کنترل اعلام کند.

آیا PS21255-E یا PS21255-EP جایگزین PS21255-AE می‌شود؟

جایگزینی مستقیم آن‌ها بدون بررسی توصیه نمی‌شود. پین‌آوت، فرم پایه‌ها، ولتاژ عایقی، مدار حفاظتی و مشخصات کامل هر نسخه باید تطبیق داده شوند.

آیا هر ماژول 600V 20A جایگزین آن می‌شود؟

خیر. یکسان‌بودن ولتاژ و جریان برای جایگزینی کافی نیست و باید پین‌آوت، ابعاد، منطق فرمان، مدار درایور و سیستم حفاظتی کاملاً یکسان باشند.

قیمت PS21255-AE چگونه تعیین می‌شود؟

قیمت براساس موجودی، تعداد سفارش و شرایط روز بازار مشخص می‌شود. برای دریافت قیمت دقیق، تعداد موردنیاز و تصویر قطعه را ارسال کنید.
