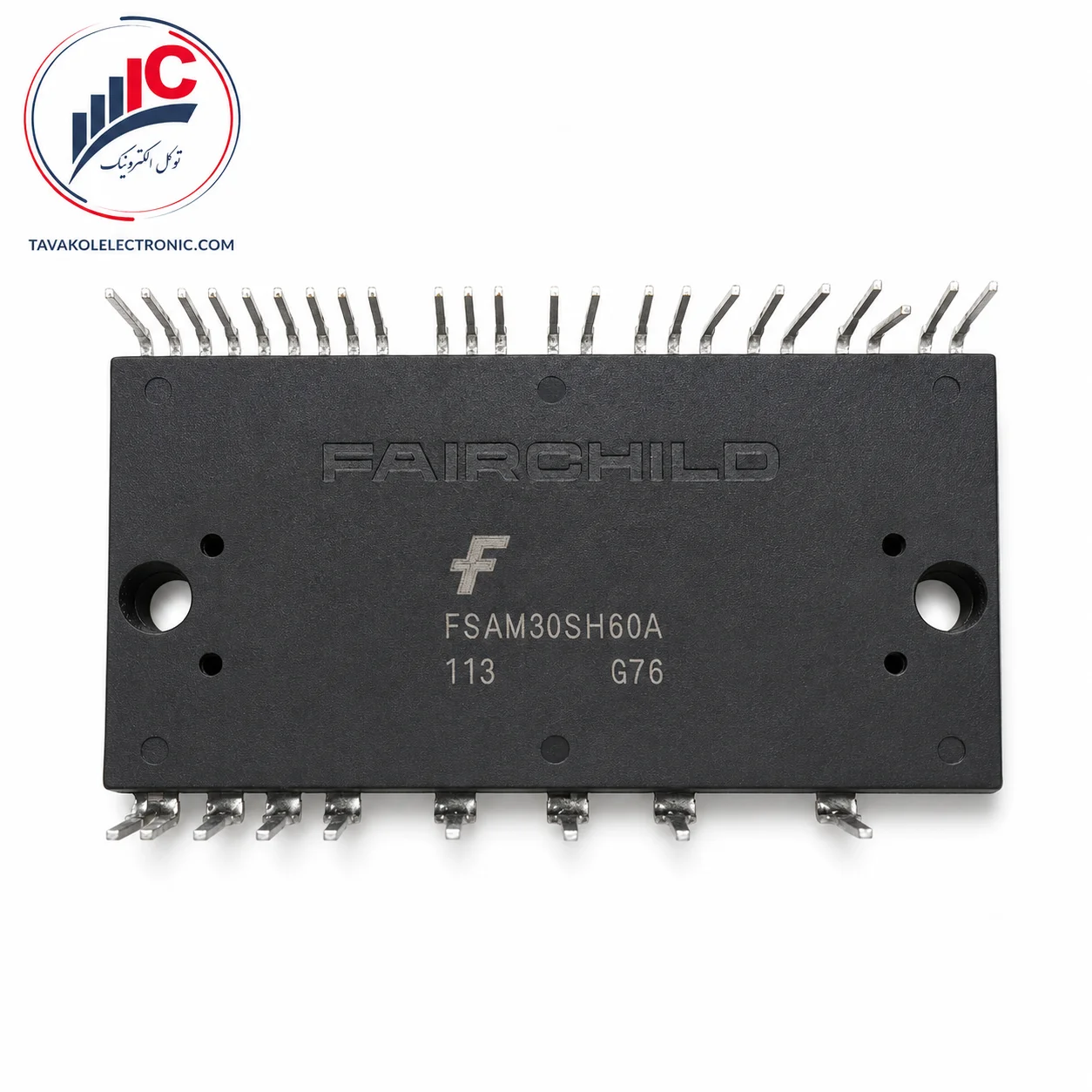

ماژول IPM مدل FSAM30SH60A

توضیحات

خرید FSAM30SH60A

FSAM30SH60A یک ماژول قدرت هوشمند سه‌فاز از سری Motion SPM 2 شرکت Fairchild Semiconductor است که برای ایجاد طبقه خروجی اینورتر و کنترل موتورهای AC القایی، BLDC و PMSM طراحی شده است.

بخش قدرت این محصول از شش IGBT به‌همراه دیودهای هرزگرد تشکیل شده و یک اینورتر کامل سه‌فاز DC به AC را درون یک پکیج ارائه می‌کند. ولتاژ نامی کلکتور–امیتر IGBTها 600 ولت و جریان هر کلید در دمای کیس 25 درجه سانتی‌گراد 30 آمپر است. جریان مجاز در دمای کیس 100 درجه سانتی‌گراد 15 آمپر و جریان پیک کوتاه‌مدت آن نیز تحت شرایط دیتاشیت تا 60 آمپر اعلام شده است.

گیت‌درایورهای داخلی، مدار HVIC، حفاظت افت ولتاژ، حفاظت اتصال کوتاه بخش Low Side و خروجی خطا، بخش مهمی از مدار کنترل قدرت را درون ماژول یکپارچه کرده‌اند. ترمینال‌های منفی NU، NV و NW نیز به‌صورت مجزا در دسترس هستند تا اندازه‌گیری جریان هر فاز امکان‌پذیر باشد.

توان اینورتر اعلام‌شده برای این مدل 2.4 کیلووات در محدوده ورودی 100 تا 253 ولت AC است. توان قابل استفاده واقعی به هیت‌سینک، دمای کاری، نوع موتور، فرکانس PWM و طراحی کامل برد بستگی دارد.

برای دریافت قیمت روز، استعلام موجودی و سفارش FSAM30SH60A با توکل الکترونیک تماس بگیرید.

مشخصات کلیدی محصول

ویژگی‌های مهم FSAM30SH60A

• اینورتر کامل سه‌فاز با شش IGBT
• گیت‌درایور داخلی برای بخش High Side و Low Side
• مدار HVIC داخلی برای انتقال فرمان‌های منطقی
• ورودی‌های سازگار با منطق 3.3 و 5 ولت
• ورودی‌های کنترلی از نوع Active Low
• حفاظت افت ولتاژ تغذیه High Side و Low Side
• حفاظت اتصال کوتاه برای IGBTهای Low Side
• خروجی خطای VFO
• ترمیستور NTC داخلی برای پایش دما
• امکان سنجش جداگانه جریان فازهای U، V و W
• امکان تنظیم سطح حفاظت جریان با مقاومت خارجی RSC
• زیرلایه سرامیکی با مقاومت حرارتی پایین

کاربردهای محصول

براساس دیتاشیت Fairchild، FSAM30SH60A برای کنترل حرکت در تجهیزات خانگی و موتورهای صنعتی طراحی شده است.

کاربردهای قابل اتکا شامل موارد زیر هستند:

• کنترل موتورهای AC القایی
• راه‌اندازی موتورهای BLDC
• کنترل موتورهای PMSM
• بردهای اینورتر لوازم خانگی
• تجهیزات کنترل موتور صنعتی
• سیستم‌های اینورتر در محدوده توان حدود 2.4 کیلووات
• مدارهای سنجش جریان سه‌شنت
• تعمیر بردهایی که دقیقاً از همین پارت‌نامبر استفاده می‌کنند

این محصول جایگزین عمومی تمام ماژول‌های 600 ولت و 30 آمپر نیست. پین‌آوت، نوع ورودی، مدار Bootstrap، روش حفاظت جریان و ابعاد پکیج باید با برد اصلی تطبیق داده شوند.

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

نکات مهم قبل از خرید

پیش از خرید FSAM30SH60A، کد روی ماژول معیوب، تعداد پایه‌ها و شماره برد را بررسی کنید. این محصول دارای پکیج S32AA-032 و 32 پایه است و از نظر ظاهری با مدل‌های FSAM10SH60A و FSAM20SH60A شباهت دارد.

موارد زیر را قبل از سفارش تطبیق دهید:

• پارت‌نامبر کامل روی بدنه
• پکیج S32AA-032
• تعداد و ترتیب 32 پایه
• پایه مثبت باس DC یا P
• خروجی‌های سه‌فاز U، V و W
• پایه‌های منفی NU، NV و NW
• ورودی‌های High Side و Low Side
• Active Low بودن ورودی‌های فرمان
• پایه خروجی خطا VFO
• پایه‌های CSC، CFOD و RSC
• پایه‌های VTH و RTH مربوط به NTC
• ابعاد بدنه و محل پیچ‌های نصب

در مدارهای صفحات 12 و 13 دیتاشیت، دیودها، مقاومت‌ها و خازن‌های Bootstrap به‌صورت خارجی نمایش داده شده‌اند. بنابراین هنگام تعمیر برد، قطعات Bootstrap نیز باید همراه با خود ماژول بررسی شوند.

برای کاهش احتمال خرید اشتباه، تصویر قطعه قبلی، مدل دستگاه، شماره PCB و تعداد موردنیاز را هنگام استعلام موجودی FSAM30SH60A ارسال کنید.

اطلاعات فنی قابل اتکا

حفاظت اتصال کوتاه فقط برای IGBTهای Low Side فعال است. در شرایط نمونه دیتاشیت، مقاومت RSC حدود 50 اهم با شنت‌های نزدیک صفر اهم، سطح Trip حدود 45 آمپر ایجاد می‌کند. مقدار واقعی مقاومت‌ها باید مطابق طراحی اصلی برد حفظ شود.

ترمیستور داخلی فقط برای پایش دما استفاده می‌شود. وجود NTC به معنی خاموش‌شدن حرارتی مستقل نیست و کنترلر دستگاه باید براساس مقدار دما واکنش حفاظتی مناسب را اجرا کند.

نکات تعویض و نصب

قبل از تعویض ماژول، باس DC و خازن‌های اصلی باید کاملاً تخلیه شوند و اصول ESD رعایت شود.

پیش از نصب قطعه جدید این بخش‌ها بررسی شوند:

• تغذیه 15 ولت گیت‌درایورها
• دیودها و خازن‌های Bootstrap
• مقاومت‌های شنت فازها
• مقاومت تنظیم حفاظت RSC
• مدارهای CSC و CFOD
• خروجی خطای VFO
• فرمان‌های MCU
• سیم‌پیچ و عایق موتور
• خازن‌های باس DC
• هیت‌سینک و خمیر حرارتی

گشتاور پیشنهادی پیچ‌های M4 برابر 0.98 نیوتن‌متر است. پیچ‌ها باید به‌ترتیب و با فشار یکنواخت بسته شوند تا زیرلایه سرامیکی آسیب نبیند.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک در فروش و تأمین ماژول IPM، ماژول IGBT، قطعات اینورتر و نیمه‌هادی‌های قدرت صنعتی فعالیت دارد.

مزایای خرید:

• بررسی پارت‌نامبر قبل از سفارش
• امکان ارسال تصویر قطعه معیوب
• استعلام قیمت و موجودی روز
• امکان خرید تعدادی و تأمین شرکتی
• صدور پیش‌فاکتور
• حضور فیزیکی در بازار جمهوری تهران
• ارسال به سراسر کشور

سوالات متداول

FSAM30SH60A چه نوع قطعه‌ای است؟

یک ماژول IPM سه‌فاز مبتنی بر IGBT از خانواده Motion SPM 2 است.

ولتاژ و جریان این مدل چقدر است؟

ولتاژ نامی آن 600 ولت و جریان هر IGBT در دمای کیس 25 درجه سانتی‌گراد 30 آمپر است.

توان این ماژول چقدر است؟

Fairchild توان اینورتر پیشنهادی این مدل را حدود 2.4 کیلووات در ورودی 100 تا 253 ولت AC اعلام کرده است.

آیا FSAM30SH60A ترمیستور داخلی دارد؟

بله، NTC داخلی از طریق پایه‌های VTH و RTH برای پایش دما در دسترس است.

آیا دیود Bootstrap داخلی دارد؟

خیر. دیتاشیت در مدار نمونه از دیود و خازن Bootstrap خارجی برای هر سه فاز استفاده می‌کند.

آیا FSAM20SH60A جایگزین این مدل است؟

خیر. مدل 20 آمپر ظرفیت جریان و توان پایین‌تری دارد و بدون بررسی بار، هیت‌سینک و مدار دستگاه نباید جایگزین شود.
