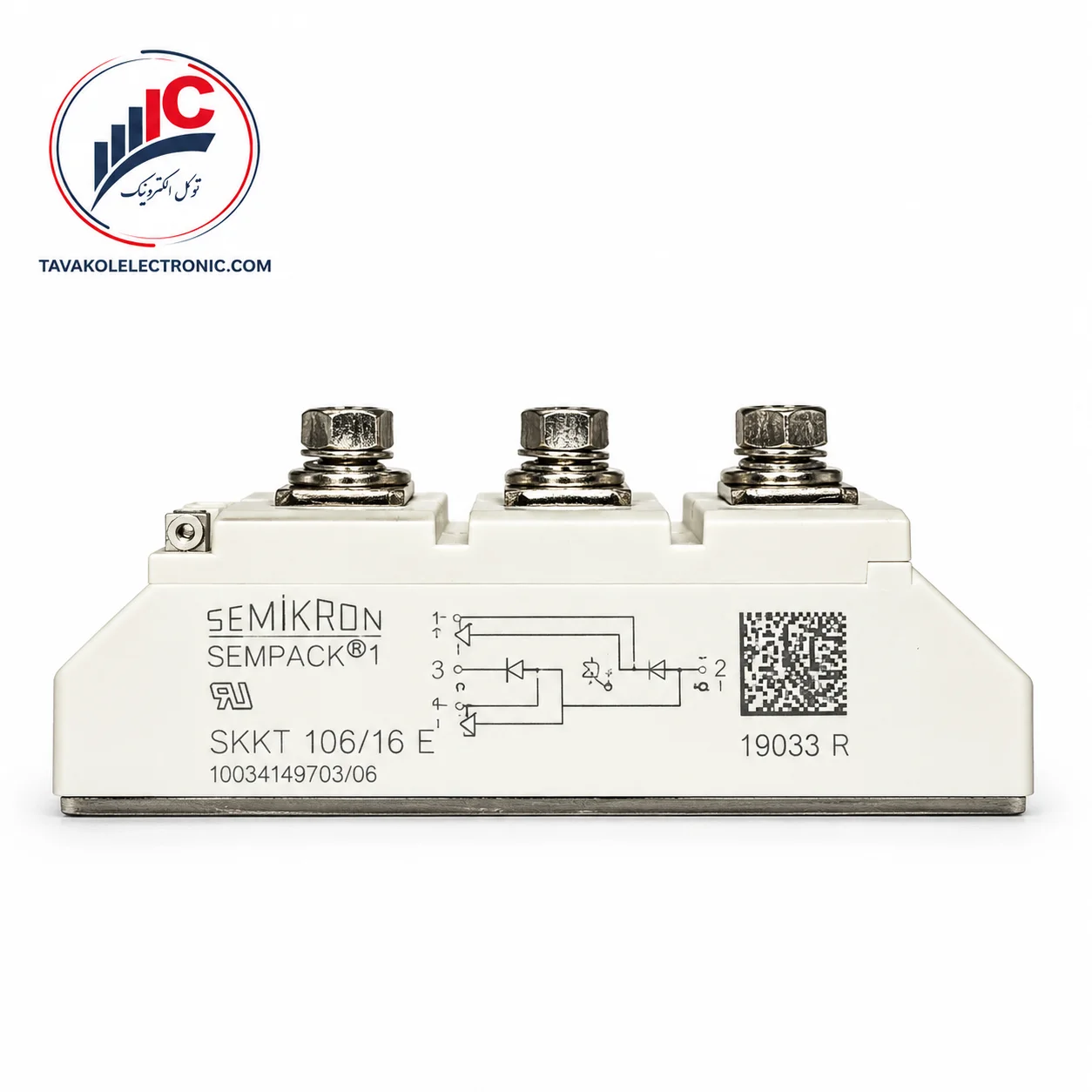

ماژول تریستور مدل SKKT106/16E

توضیحات

معرفی محصول

ماژول SKKT106/16E از محصولات قدرت شرکت SEMIKRON و خانواده SEMIPACK 1 است که در گروه ماژول‌های تریستور/دیود صنعتی قرار می‌گیرد. نسخه SKKT این خانواده دارای ساختار دو تریستوری است و برای مدارهایی طراحی شده که نیاز به کنترل توان در جریان و ولتاژ بالا دارند. دیتاشیت رسمی، مدل‌های SKKT 106 را در کنار SKKT 106B و SKKH 106 معرفی می‌کند و مدل دقیق /16E نیز در جدول نسخه‌های ولتاژی این خانواده ثبت شده است.

SKKT106/16E با کلاس ولتاژی 1600 ولت و جریان متوسط 106 آمپر، برای کاربردهای صنعتی کنترل توان گزینه‌ای قابل بررسی است. طراحی ماژولی آن همچنین نصب روی هیت‌سینک و اتصال به مدار قدرت را نسبت به استفاده از تریستورهای مجزا ساده‌تر می‌کند.

برای مشاهده سایر مدل‌ها می‌توانید وارد دسته خرید ماژول تریستور شوید.

خرید و قیمت

برای خرید SKKT106/16E باید پارت‌نامبر کامل، توپولوژی داخلی، کلاس ولتاژ و نوع کیس با قطعه قبلی دستگاه تطبیق داده شود. در ماژول‌های تریستور، شباهت ظاهری یا حتی برابر بودن جریان نامی به‌تنهایی برای جایگزینی کافی نیست؛ زیرا نسخه‌های مختلف یک خانواده می‌توانند ولتاژ قابل تحمل متفاوتی داشته باشند.

قیمت SKKT106/16E بر اساس موجودی بازار، شرایط واردات و وضعیت تأمین تغییر می‌کند. برای استعلام دقیق‌تر، بهتر است تصویر ماژول قبلی و مدل تجهیز نیز همراه پارت‌نامبر برای توکل الکترونیک ارسال شود تا احتمال انتخاب اشتباه کاهش یابد.

مشخصات فنی خلاصه (جدول)

مشخصات اصلی SKKT106/16E

برای نسخه /16E، دیتاشیت مقدار 1600 V را برای ولتاژ تکرارشونده و 1700 V را برای ولتاژ RMS نشان می‌دهد. جریان متوسط این خانواده 106 A و جریان RMS پیوسته حداکثر 180 A اعلام شده است. SKKT106

ویژگی‌ها و مزایای محصول

یکی از مزیت‌های SKKT106/16E قرار گرفتن دو تریستور قدرت در یک پکیج صنعتی واحد است. این ساختار به طراح یا تعمیرکار اجازه می‌دهد بخش کنترل توان را با تعداد کمتری قطعه مجزا پیاده‌سازی کند. همچنین SEMIKRON در دیتاشیت به استفاده از صفحه پایه فلزی عایق‌شده با سرامیک اکسید آلومینیوم و اتصالات Hard Soldered برای قابلیت اطمینان بالاتر اشاره کرده است. SKKT106

توانایی تحمل جریان Surge بالا نیز از ویژگی‌های مهم این مدل است. مقدار ITSM در شرایط اعلام‌شده تا 2250 A می‌رسد که نشان می‌دهد قطعه برای مدارهای قدرت صنعتی طراحی شده است. البته این مقدار مربوط به شرایط گذرا و تعریف‌شده در دیتاشیت است و نباید با جریان کاری پیوسته اشتباه گرفته شود.

کاربردها

سازنده برای خانواده SKKT106/16E کاربردهایی مانند کنترل موتورهای DC، سافت‌استارتر موتور AC، کنترل دما در فرآیندهای صنعتی و سیستم‌های حرفه‌ای کنترل روشنایی را ذکر کرده است.

این مشخصات باعث می‌شود محصول برای تعمیر و نگهداری تجهیزات صنعتی، کنترل‌کننده‌های توان و مدارهایی که از تریستور برای تنظیم انرژی استفاده می‌کنند مناسب باشد. کاربرد نهایی باید با توجه به مدار و مشخصات دستگاه تأیید شود.

نکات مهم پیش از خرید

پیش از سفارش SKKT106/16E حتماً عبارت /16E را در پارت‌نامبر بررسی کنید؛ زیرا همین قسمت کلاس ولتاژی این نسخه را از مدل‌های دیگر خانواده جدا می‌کند. همچنین آرایش پایه‌های قدرت و پایه‌های کنترلی باید با قطعه قبلی تطبیق داده شود.

دیتاشیت برای مدل SKKT کیس A46 را مشخص کرده است. نقشه مکانیکی صفحه چهارم نیز محل ترمینال‌های قدرت و پایه‌های گیت را نشان می‌دهد؛ بنابراین هنگام جایگزینی باید ابعاد و نحوه نصب روی هیت‌سینک بررسی شود.

چرا خرید از توکل الکترونیک؟

در خرید ماژول‌های تریستور صنعتی، تطبیق دقیق مشخصات اهمیت زیادی دارد. توکل الکترونیک امکان استعلام SKKT106/16E را بر اساس پارت‌نامبر کامل، تصویر قطعه و اطلاعات دستگاه فراهم می‌کند.

ارسال عکس قطعه قبلی، مدل تجهیز و کد کامل ماژول کمک می‌کند قیمت، موجودی و شرایط تأمین همان نسخه موردنیاز بررسی شود و احتمال خرید یک مدل ظاهراً مشابه اما نامناسب کاهش پیدا کند.

سؤالات متداول

SKKT106/16E چه نوع قطعه‌ای است؟
یک ماژول تریستور قدرت دوگانه از سری SEMIPACK 1 شرکت SEMIKRON است.

ولتاژ این مدل چقدر است؟
ولتاژ تکرارشونده آن 1600 V است.

جریان متوسط آن چقدر است؟
طبق دیتاشیت، مقدار ITAV برابر 106 A است.

آیا این مدل دیود است؟
خیر. نسخه SKKT دارای دو تریستور است؛ مدل SKKH همین خانواده ساختار تریستور/دیود دارد.

آیا مدل‌های دیگر SKKT106 جایگزین مستقیم هستند؟
الزاماً خیر. کلاس ولتاژ، پسوند مدل، پین‌آوت و شرایط کاری باید قبل از جایگزینی بررسی شوند.
