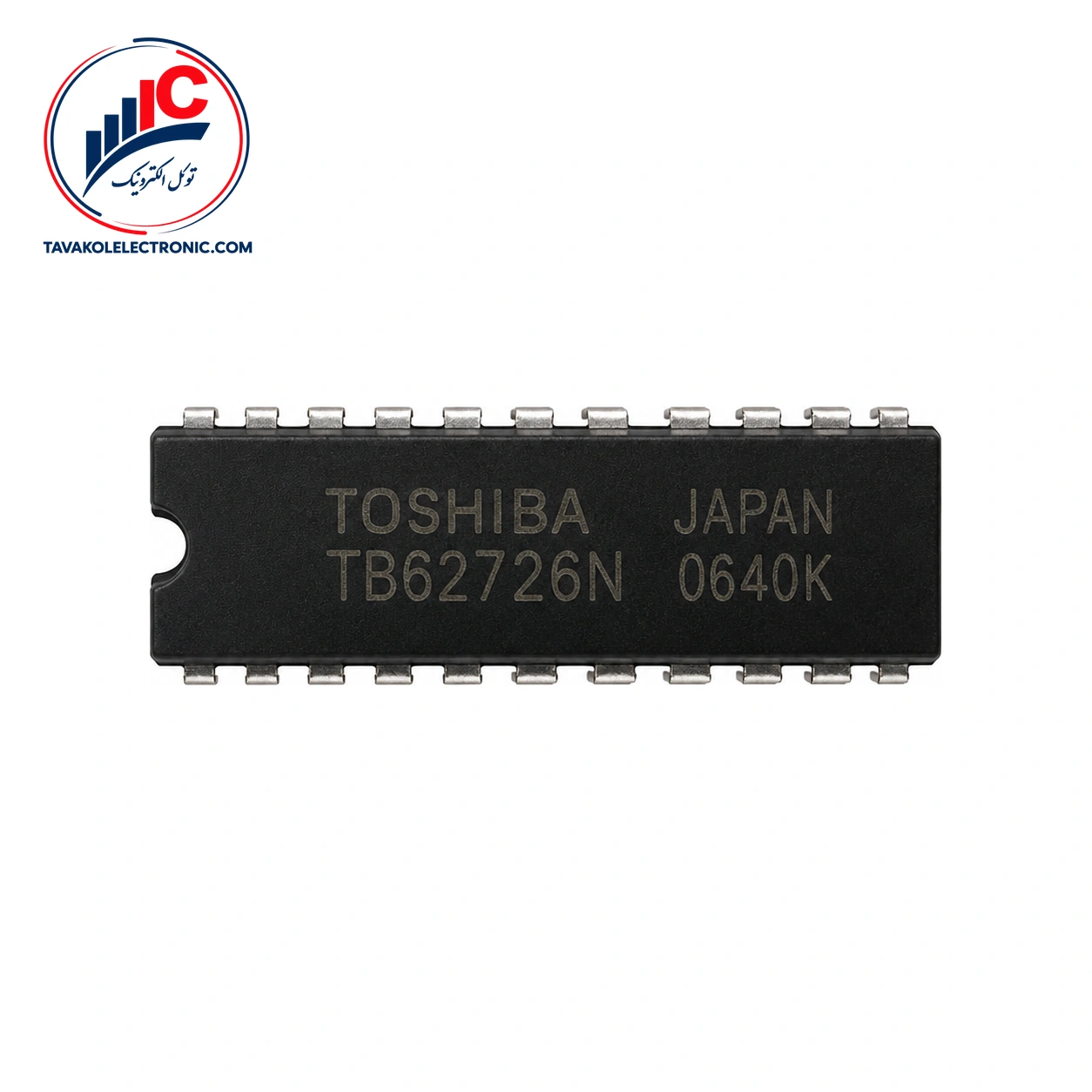

آی سی TB62726N

ویژگی‌های فنی TB62726N

ساختار خروجی و ورودی TB62726N

هر یک از 16 خروجی، قابلیت جریان خروجی 90 mA را دارد و بازه جریان‌ثابت خروجی از 2 تا 80 mA است. جریان DC پیشنهادی نیز برای هر کانال در محدوده 2 تا 80 mA قرار دارد.

ورودی‌های سیگنال با سطح 3.3-V CMOS کار می‌کنند و به ورودی Schmitt trigger مجهز هستند. حداکثر نرخ انتقال داده سریال در اتصال آبشاری 20 MHz است؛ بنابراین در طراحی‌هایی که چند درایور به‌صورت زنجیره‌ای داده دریافت می‌کنند، این پارامتر را با سرعت موردنیاز سیستم مقایسه کنید.

شرایط کاری و نکات انتخاب TB62726N

ولتاژ تغذیه، جریان و دمای کاری

محدوده تغذیه پیشنهادی قطعه از 3 تا 3.6 V است و مقدار معمول آن 3.3 V اعلام شده است. این محدوده در شرایط کاری توصیه‌شده و دمای کاری −40 تا 85 °C در نظر گرفته می‌شود.

برای خروجی، ولتاژ کاری پیشنهادی 0.7 V به‌صورت معمول و 4 V به‌عنوان حداکثر در شرایط کاری مشخص شده است. همچنین ولتاژ خروجی کاربردی برای جریان‌های 2 تا 80 mA برابر 0.7 V و برای جریان‌های 2 تا 40 mA برابر 0.4 V اعلام شده است.

دقت جریان بین بیت‌ها، با روشن بودن همه خروجی‌ها و ولتاژ خروجی حداقل 0.7 V، برابر ±4% است. دقت بین آی‌سی‌ها در جریان 2 تا 5 mA برابر ±15% و در جریان 5 تا 80 mA برابر ±12% اعلام شده است.

پکیج این مدل SDIP24-P-300-1.78 است. تطبیق دقیق پارت‌نامبر و پکیج پیش از سفارش، به انتخاب نمونه مناسب برای مدار کمک می‌کند. برای مشاهده گروه‌های مرتبط نیز می‌توانید عبارت انواع IC را بررسی کنید.

قیمت و خرید TB62726N از توکل الکترونیک

برای استعلام قیمت و موجودی روز این آی‌سی با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی برای سفارش‌های مختلف امکان‌پذیر است و در صورت نیاز، امکان دریافت پیش‌فاکتور نیز وجود دارد.

توکل الکترونیک با ارائه ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران، سفارش قطعات الکترونیکی را برای مشتریان تعمیراتی، تولیدی و تأمین‌کنندگان پیگیری می‌کند. هنگام درخواست، تعداد موردنیاز و پکیج SDIP24-P-300-1.78 را اعلام کنید تا قیمت و موجودی روز بررسی شود.

پیش از ثبت سفارش، تطبیق پارت‌نامبر با نمونه موردنیاز خود را انجام دهید تا انتخاب قطعه بر اساس مشخصات واقعی مدار صورت بگیرد.

سؤالات متداول درباره TB62726N

TB62726N برای چه نوع LEDهایی مناسب است؟

این قطعه یک درایور جریان‌ثابت برای LEDها و نمایشگرهای LED است و برای LEDهای آند مشترک در نظر گرفته شده است.

جریان خروجی این درایور چقدر است؟

بازه جریان‌ثابت خروجی از 2 تا 80 mA است. قطعه 16 خروجی دارد و قابلیت جریان خروجی هر خروجی 90 mA اعلام شده است. جریان نهایی باید با شرایط مدار و LED مورد استفاده هماهنگ باشد.

پکیج قطعه چیست؟

این مدل در پکیج SDIP24-P-300-1.78 عرضه می‌شود. تطبیق همین عنوان با نیاز نصب مدار پیش از خرید توصیه می‌شود.

جمع‌بندی و ثبت سفارش

اگر به یک درایور LED جریان‌ثابت 16 بیتی با 16 خروجی، ورودی 3.3-V CMOS، بازه جریان 2 تا 80 mA و انتقال سریال تا 20 MHz در اتصال آبشاری نیاز دارید، این مدل گزینه‌ای قابل بررسی است. برای دریافت قیمت، موجودی و شرایط تأمین، تعداد موردنیاز و مشخصات پکیج را برای توکل الکترونیک ارسال کنید.
