این ماسفت یک ماسفت قدرت HEXFET از محصولات Vishay / Siliconix است که برای سوئیچینگ سریع مشخص شده است. این قطعه در پکیج TO-247AC عرضه میشود؛ بنابراین هنگام انتخاب، تطبیق پارت‌نامبر، نوع پکیج و شرایط کاری مدار اهمیت دارد.
مقاومت روشن درین به سورس، ولتاژ شکست، مشخصات گیت و شرایط حرارتی از مهم‌ترین موارد برای بررسی این قطعه هستند. مشخصات عددی باید با شرایط آزمون خودشان خوانده شوند و صرفاً بر اساس یک مقدار، درباره عملکرد مدار تصمیم‌گیری نشود.
| پارامتر | مقدار |
|---|---|
| نوع قطعه | HEXFET Power MOSFET |
| پکیج | TO-247AC |
| ولتاژ شکست درین به سورس | حداقل 60 V، در VGS=0 V و ID=250 µA |
| مقاومت روشن درین به سورس | حداکثر 0.028 Ω، در VGS=10 V و ID=34 A |
| بار کل گیت | حداکثر 95 nC، در ID=52 A و VDS=48 V |
ولتاژ شکست درین به سورس حداقل 60 V است؛ این مقدار در شرایط VGS=0 V و ID=250 µA مشخص شده است. مقاومت استاتیک درین به سورس نیز حداکثر 0.028 Ω بوده و در VGS=10 V و ID=34 A آزمون شده است.
ولتاژ آستانه گیت در بازه 2.0 تا 4.0 V قرار دارد و شرایط اندازه‌گیری آن VDS=VGS و ID=250 µA است. این بازه به‌تنهایی معادل ولتاژ کامل روشن‌شدن در مدار نیست؛ درایو گیت باید با طراحی واقعی هماهنگ باشد. ترارسانایی مستقیم حداقل 17 S است و در VDS=25 V و ID=34 A اندازه‌گیری شده است.
بار کل گیت حداکثر 95 nC است. زمان‌های معمولی سوئیچینگ شامل تأخیر روشن‌شدن 19 ns، زمان خیز 120 ns، تأخیر خاموش‌شدن 55 ns و زمان افت 86 ns هستند. این اعداد در VDD=30 V، ID=52 A، RG=9.1 Ω و RD=0.56 Ω به‌دست آمده‌اند؛ در نتیجه مقایسه عملی باید با توجه به شرایط مدار انجام شود.
مقاومت حرارتی اتصال به بدنه حداکثر 0.83 °C/W است. جریان پیوسته 57 A در TC=25°C و VGS=10 V و جریان 40 A در TC=100°C و VGS=10 V، هر دو مقدار مجاز حداکثری هستند، نه جریان کاری تضمین‌شده. جریان پالسی 230 A نیز در گروه حدود مطلق قرار دارد و نباید به‌عنوان جریان عادی در نظر گرفته شود.
پکیج TO-247AC برای بررسی نصب مکانیکی و انتقال حرارت اهمیت دارد. پیش از جایگزینی، سازگاری پکیج با برد، روش نصب و مسیر دفع حرارت مدار را بررسی کنید. ولتاژ گیت به سورس حداکثر ±20 V، توان تلفاتی حداکثر 180 W در TC=25°C و بازه دمای اتصال و انبارش −55°C تا +175°C هستند؛ این موارد در گروه حدود مجاز قرار می‌گیرند.
برای مقایسه با انواع ماسفت موجود، شباهت ظاهری را ملاک کافی قرار ندهید. پارت‌نامبر، نوع عملکرد، پکیج، شرایط گیت و مشخصات مدار باید هم‌زمان بررسی شوند. تطبیق دقیق IRFP044 با قطعه موردنیاز، نقشه فنی و مدار، پیش از سفارش انجام شود.
پارت‌نامبر درج‌شده روی قطعه یا مدار را با این ماسفت تطبیق دهید. در صورت نیاز، توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش را فراهم می‌کند.
برای استعلام قیمت و موجودی روز، با توکل الکترونیک تماس بگیرید. این قطعه به‌صورت فروش تکی و تعدادی عرضه میشود و برای خرید عمده یا تأمین شرکتی نیز امکان هماهنگی وجود دارد. در صورت نیاز، امکان دریافت پیش‌فاکتور فراهم است.
این ماسفت قدرت HEXFET با پکیج TO-247AC، سوئیچینگ سریع، ولتاژ شکست حداقل 60 V و مقاومت روشن حداکثر 0.028 Ω در شرایط آزمون تعیین‌شده عرضه میشود. برای انتخاب نهایی، شرایط درایو گیت، دفع حرارت و حدود مجاز را با نیاز مدار تطبیق دهید.
برای سفارش یا دریافت قیمت، با توکل الکترونیک در ارتباط باشید و پیش از نهایی‌کردن خرید، تطبیق پارت‌نامبر را انجام دهید.
این قطعه یک HEXFET Power MOSFET با قابلیت سوئیچینگ سریع و پکیج TO-247AC است.
پکیج آن TO-247AC است. پیش از نصب، تطبیق مکانیکی و حرارتی پکیج با مدار بررسی شود.
| Part Number | IRFP044 |
|---|---|
| پکیج | TO-247-3 |
| مشخصات فنی | VDS: 60 V, ID: 57 A |

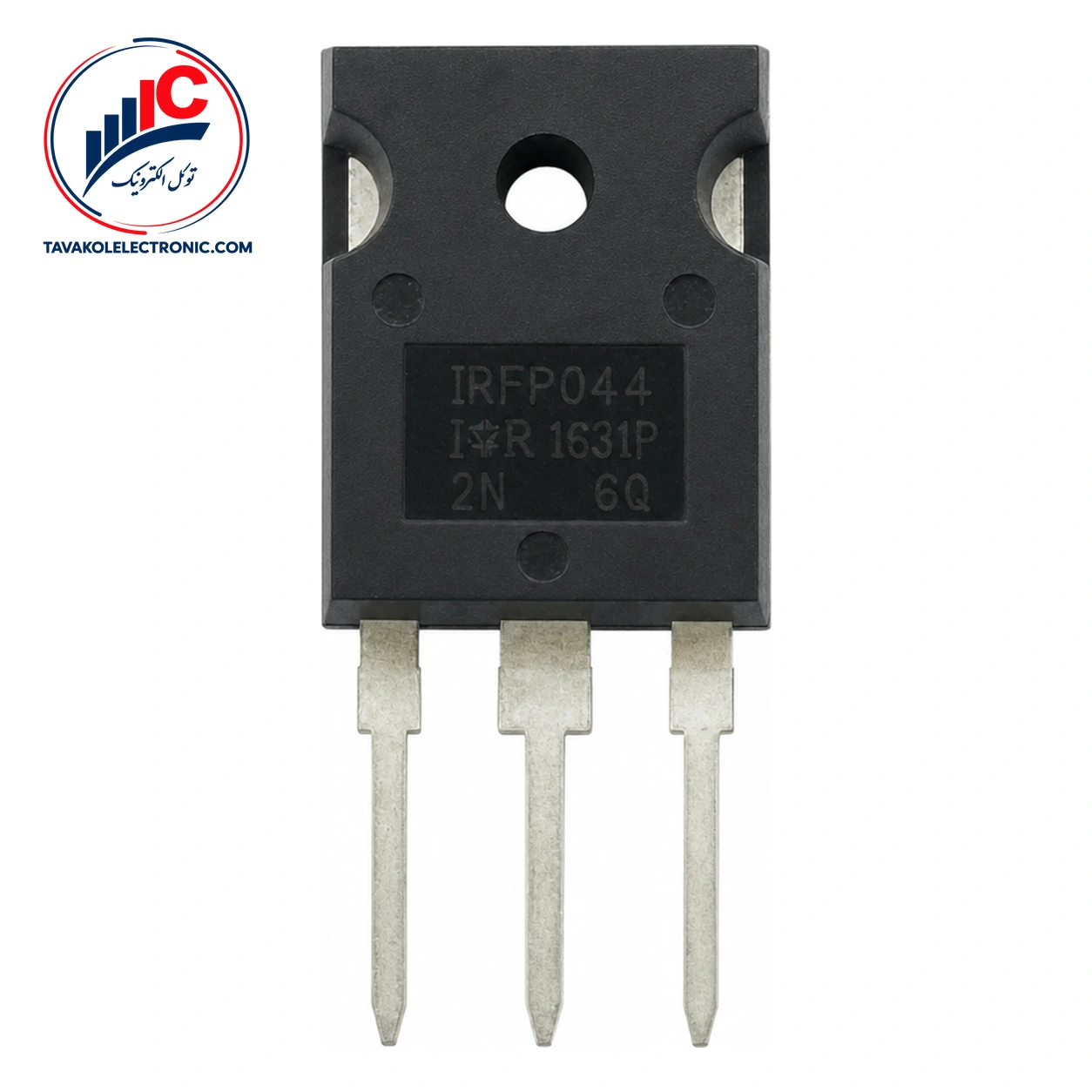

ماسفت IRFP044
