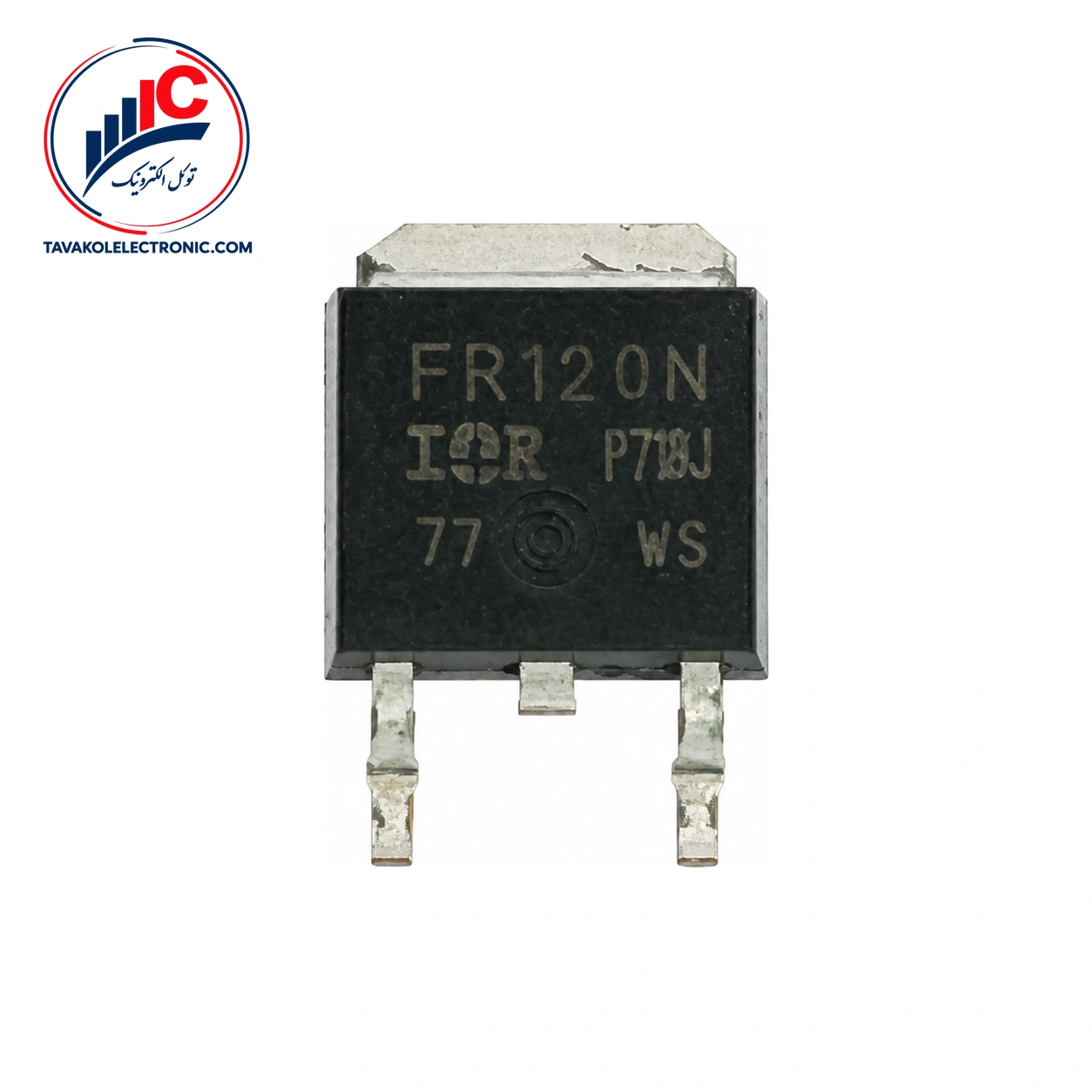

ماسفت IRFR120N از محصولات شرکت INCHANGE و یک ترانزیستور N-Channel با عملکرد Enhancement است. این قطعه برای مدارهایی مناسب است که به سوئیچینگ سریع و مشخصات الکتریکی قابل بررسی نیاز دارند. هنگام انتخاب، تطبیق دقیق پارت‌نامبر با نیاز مدار اهمیت دارد؛ چون حتی قطعاتی با نام نزدیک ممکن است مشخصات متفاوتی داشته باشند.
ساختار N-Channel و عملکرد Enhancement، این ماسفت را برای مدارهایی که کنترل روشن و خاموش شدن مسیر توان در آن‌ها مهم است، قابل بررسی می‌کند. سوئیچینگ سریع هم برای طراحی‌هایی که به پاسخ مناسب در مدارهای سوئیچینگ نیاز دارند، یک مزیت مهم به شمار می‌آید.
یکی از شاخص‌های اصلی این قطعه، حداقل ولتاژ شکست درین-سورس 100 V است. این مقدار در شرایط آزمون VGS=0 V و ID=250 μA در دمای TC=25°C مشخص شده است. بهتر است این عدد را در کنار شرایط واقعی مدار بررسی کنید، نه به‌عنوان معیار استفاده در همه حالت‌ها.
مقاومت روشن‌شدن درین-سورس این قطعه حداکثر 210 mΩ است؛ این مشخصه در VGS=10 V و ID=5.6 A و در TC=25°C اندازه‌گیری شده است. ولتاژ آستانه گیت نیز در بازه 2 تا 4 V قرار دارد و شرط اندازه‌گیری آن VDS=VGS و ID=250 μA در TC=25°C بوده است. بنابراین برای ارزیابی عملکرد واقعی، تنها به ولتاژ آستانه نباید تکیه کرد و شرایط راه‌اندازی گیت هم باید با مدار هماهنگ باشد.
جدول زیر مهم‌ترین اطلاعات موجود برای مقایسه و انتخاب این قطعه را خلاصه می‌کند:
| پارامتر | مقدار | شرایط یا توضیح |
|---|---|---|
| نوع قطعه | N-Channel MOSFET | عملکرد Enhancement |
| ولتاژ شکست درین-سورس | حداقل 100 V | VGS=0 V، ID=250 μA، TC=25°C |
| مقاومت روشن‌شدن | حداکثر 210 mΩ | VGS=10 V، ID=5.6 A، TC=25°C |
| ولتاژ آستانه گیت | 2 تا 4 V | VDS=VGS، ID=250 μA، TC=25°C |
| نشتی درین-سورس | حداکثر 25 μA | VDS=100 V، VGS=0 V، TC=25°C |
| ولتاژ مستقیم دیود | حداکثر 1.3 V | IS=5.5 A، VGS=0 V، TC=25°C |
جریان نشتی گیت-سورس حداکثر ±0.1 μA است؛ این مقدار با VGS=±20 V و در TC=25°C به‌دست آمده است. همچنین ولتاژ مستقیم دیود داخلی حداکثر 1.3 V اعلام شده و شرایط آن IS=5.5 A و VGS=0 V در TC=25°C است. این جزئیات هنگام بررسی رفتار قطعه در مسیرهای جریان و شرایط سوئیچینگ اهمیت دارند.
مقادیر 100 V برای ولتاژ درین-سورس، ±20 V برای ولتاژ گیت-سورس و 9.4 A برای جریان پیوسته، همگی در گروه حداکثر مطلق قرار می‌گیرند و نباید به‌عنوان محدوده کار عادی یا هدف طراحی در نظر گرفته شوند. جریان درین تک‌پالس حداکثر 38 A نیز یک رتبه‌بندی حدی است. حداکثر دمای پیوند 175°C اعلام شده و مدیریت شرایط حرارتی مدار همچنان بر عهده طراح است. این قطعه همچنین 100 درصد از نظر آزمون آوالانچ تست شده است.
برای دریافت قیمت و موجودی روز ماسفت IRFR120N با توکل الکترونیک تماس بگیرید. این قطعه به‌صورت فروش تکی و تعدادی قابل پیگیری است و برای خرید عمده یا تأمین شرکتی نیز امکان دریافت پیش‌فاکتور وجود دارد. پیش از ثبت سفارش، بررسی پارت‌نامبر را انجام دهید تا قطعه موردنظر دقیقاً با نیاز خرید مطابقت داشته باشد.
توکل الکترونیک با ارائه ضمانت اصالت کالا و ارسال به سراسر کشور، سفارش‌های قطعات الکترونیکی را پیگیری می‌کند. برای مقایسه محصولات مرتبط میتوانید از عبارت مشاهده ماسفت استفاده کنید و گزینه‌های موجود در همین دسته را بررسی کنید.
IRFR120N یک ترانزیستور ماسفت N-Channel با عملکرد Enhancement است و ویژگی سوئیچینگ سریع دارد.
حداقل ولتاژ شکست درین-سورس 100 V است و این مشخصه با VGS=0 V، ID=250 μA و در TC=25°C تعریف شده است.
خیر. مقدار 9.4 A در گروه حداکثر مطلق قرار دارد و نباید بدون بررسی کامل شرایط مدار، حرارت و طراحی گیت به‌عنوان جریان کاری عادی استفاده شود.
IRFR120N یک ماسفت N-Channel از INCHANGE با عملکرد Enhancement، سوئیچینگ سریع، ولتاژ شکست حداقل 100 V و مقاومت روشن‌شدن حداکثر 210 mΩ است. برای انتخاب دقیق، شرایط اندازه‌گیری هر پارامتر و تفاوت میان مشخصات عملکردی و حدود مجاز را در نظر بگیرید. برای استعلام قیمت، موجودی و ثبت سفارش، با توکل الکترونیک در ارتباط باشید.
| Part Number | IRFR120N |
|---|---|
| پکیج | DPAK |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 100 V, ID: 9.4 A |
