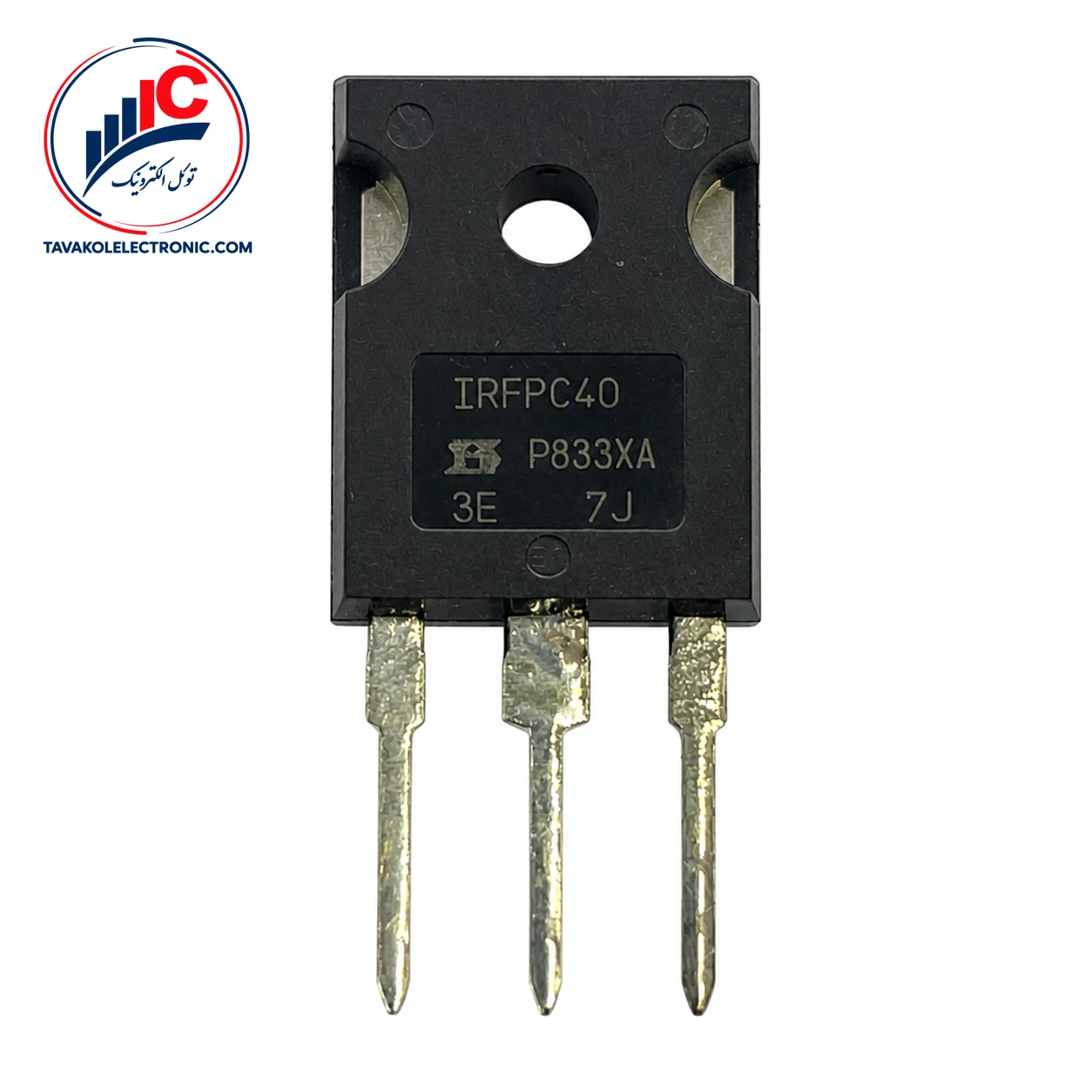

ماسفت IRFPC40 یک ماسفت قدرت HEXFET است که برای طراحی‌ها و تعمیرات مدارهای قدرت انتخاب میشود. مهم‌ترین مشخصه این قطعه، ولتاژ شکست درین به سورس حداقل 600 V است. پکیج این مدل TO-247AC بوده و هنگام جایگزینی یا طراحی برد باید تطابق دقیق پارت‌نامبر و پکیج با مدار موجود بررسی شود.
مقاومت روشن استاتیک این قطعه حداکثر 1.2 Ω اعلام شده است؛ این مقدار در شرایط VGS=10 V و ID=4.1 A و در دمای پیوند 25°C اندازه‌گیری شده است. ولتاژ آستانه گیت نیز در بازه 2.0 تا 4.0 V قرار دارد، اما این مشخصه به‌تنهایی به معنی روشن‌شدن کامل ماسفت در هر ولتاژ گیت نیست و شرایط درایو مدار باید جداگانه بررسی شود.
ترانسکانداکتانس مستقیم این مدل حداقل 4.9 S است. بار کل گیت حداکثر 60 nC بوده و زمان‌های سوئیچینگ اعلام‌شده شامل تأخیر روشن‌شدن 13 ns، زمان خیز 18 ns، تأخیر خاموش‌شدن 55 ns و زمان سقوط 20 ns است. این مقادیر تحت شرایط آزمون مشخص دیتاشیت معتبر هستند و برای مقایسه عملی، مدار درایور گیت و شرایط کاری واقعی نیز اهمیت دارد.
| پارامتر | مقدار | شرایط یا توضیح |
|---|---|---|
| نوع قطعه | ماسفت قدرت HEXFET | تابع قطعه |
| پکیج | TO-247AC | نصب قطعه |
| ولتاژ شکست درین-سورس | حداقل 600 V | VGS=0 V، ID=250 µA، TJ=25°C |
| مقاومت روشن درین-سورس | حداکثر 1.2 Ω | VGS=10 V، ID=4.1 A، TJ=25°C |
| بار کل گیت | حداکثر 60 nC | ID=6.2 A، VDS=360 V، TJ=25°C |
برای انتخاب این ماسفت، ابتدا ولتاژ کاری مدار و سطح ولتاژ گیت را با مشخصات قطعه مقایسه کنید. مقدار 600 V مربوط به حداقل ولتاژ شکست درین به سورس است و نباید به‌عنوان ولتاژ کاری دائمی بدون درنظرگرفتن شرایط مدار استفاده شود. همچنین مقدار مقاومت روشن در شرایط آزمون مشخص شده، مبنای مناسبی برای مقایسه قطعات مشابه است؛ اما تلفات واقعی به جریان، دما، فرکانس سوئیچینگ و نحوه نصب حرارتی وابسته خواهد بود.
جریان پیوسته 6.8 A در دمای بدنه 25°C و 4.3 A در دمای بدنه 100°C، هر دو در دسته محدودیت‌های مطلق قرار دارند و نباید به‌عنوان جریان کاری پیشنهادی تفسیر شوند. توان تلفاتی 150 W نیز حداکثر مطلق در دمای بدنه 25°C است. این اعداد برای بررسی حاشیه ایمنی مفیدند، اما طراحی نهایی به خنک‌کاری و شرایط واقعی مدار نیاز دارد.
ولتاژ گیت به سورس حداکثر ±20 V است و بازه دمای پیوند و ذخیره‌سازی −55 تا +150°C به‌عنوان محدوده محدودیت مطلق اعلام شده است. رعایت این حدود، به‌ویژه در مدارهای سوئیچینگ و محیط‌های گرم، برای جلوگیری از آسیب به قطعه ضروری است.
برای خرید ماسفت، تطبیق پارت‌نامبر IRFPC40 و پکیج TO-247AC را با قطعه موردنیاز خود انجام دهید. توکل الکترونیک امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، خرید عمده و تأمین شرکتی را فراهم می‌کند. در صورت نیاز، امکان دریافت پیش‌فاکتور و بررسی پارت‌نامبر قبل از سفارش نیز وجود دارد.
این قطعه با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام می‌گیرد. برای سفارش، تعداد موردنیاز و مشخصات دقیق قطعه را اعلام کنید تا موجودی و قیمت روز بررسی شود.
IRFPC40 یک ماسفت قدرت HEXFET با پکیج TO-247AC است. ولتاژ شکست درین به سورس آن حداقل 600 V و مقاومت روشن استاتیک آن حداکثر 1.2 Ω است؛ البته هر مقدار باید در شرایط آزمون تعریف‌شده خودش تفسیر شود.
خیر. مقدار 6.8 A در دمای بدنه 25°C یک محدودیت مطلق است، نه جریان کاری پیشنهادی. در دمای بدنه 100°C نیز حد مطلق جریان پیوسته 4.3 A اعلام شده است و طراحی باید با توجه به دما، خنک‌کاری و شرایط واقعی انجام شود.
اگر به یک ماسفت قدرت با پکیج TO-247AC، ولتاژ شکست حداقل 600 V و مشخصات سوئیچینگ اعلام‌شده نیاز دارید، این ماسفت می‌تواند گزینه‌ای برای بررسی در طراحی یا تعمیر مدار باشد. پیش از ثبت سفارش، پارت‌نامبر، پکیج و شرایط گیت و جریان مدار را با نیاز پروژه تطبیق دهید. برای استعلام قیمت و موجودی روز و ثبت سفارش با توکل الکترونیک تماس بگیرید.
| Part Number | IRFPC40 |
|---|---|
| پکیج | TO-247-3 |
| مشخصات فنی | VDS: 600 V, ID: 6.8 A |
