IRF7832 یک ماسفت کانال N از تولیدات Freescale است و برای مدارهای سوئیچینگ و تبدیل توان به‌کار می‌رود. کاربردهای اعلام‌شده برای آن شامل مبدل‌های افزاینده LED سفید، سامانه‌های خودرویی و مدارهای تبدیل صنعتی DC/DC است. در انتخاب این قطعه، نوع مدار، روش راه‌اندازی گیت، جریان موردنیاز و شرایط واقعی کار را در کنار مشخصات الکتریکی بررسی کنید.
یکی از نکات مهم در انتخاب، مقاومت روشن پایین در شرایط آزمون مشخص است. این مقدار در ولتاژ گیت-سورس 10 ولت و جریان درین 14.8 آمپر، حداکثر 6 میلی‌اهم اعلام شده است. در ولتاژ گیت-سورس 4.5 ولت و جریان 11.9 آمپر نیز مقاومت روشن حداکثر 8 میلی‌اهم است. هر دو مقدار با آزمون پالسی با عرض پالس حداکثر 300 میکروثانیه و چرخه کاری حداکثر 2 درصد به‌دست آمده‌اند.
این ماسفت را می‌توان برای مبدل‌های افزاینده LED سفید، تجهیزات خودرویی و مدارهای صنعتی DC/DC بررسی کرد. با این حال، این کاربردها به معنی سازگاری خودکار با هر مدار نیستند؛ ولتاژ گیت، جریان بار، مسیرهای مدار چاپی و دفع حرارت باید با نیاز پروژه مقایسه شوند. برای مقایسه مدل‌های موجود، عبارت خرید ماسفت را بررسی کنید.
جدول زیر برخی از مهم‌ترین مشخصات این قطعه را نشان می‌دهد:
| مشخصه | مقدار |
|---|---|
| نوع قطعه | ماسفت کانال N |
| مقاومت روشن در VGS = 10 V | حداکثر 6 mΩ در ID = 14.8 A |
| مقاومت روشن در VGS = 4.5 V | حداکثر 8 mΩ در ID = 11.9 A |
| جریان در حالت روشن | حداقل 30 A در VDS = 5 V و VGS = 10 V |
| بار کل گیت | 21 nC معمولی |
| ولتاژ آستانه گیت-سورس | حداقل 1 V |
جریان در حالت روشن حداقل 30 آمپر است و این مقدار در VDS برابر 5 ولت و VGS برابر 10 ولت مشخص شده است؛ بنابراین نباید آن را بدون توجه به شرایط آزمون، جریان کاری پیوسته در هر مدار در نظر گرفت. ولتاژ آستانه گیت-سورس نیز حداقل 1 ولت و در شرایط VDS = VGS و جریان 250 میکروآمپر است.
بار کل گیت 21 نانوکولن به‌صورت معمول اعلام شده و ترارسانایی مستقیم معمولی 22 زیمنس است. ولتاژ مستقیم دیود نیز در جریان 2.3 آمپر و VGS برابر صفر، مقدار معمول 0.73 ولت دارد. بار گیت و مشخصات سوئیچینگ برای بررسی نیاز درایور و سرعت عملکرد مدار اهمیت دارند.
زمان تأخیر روشن‌شدن و زمان صعود، هرکدام معمولاً 10 نانوثانیه هستند. زمان تأخیر خاموش‌شدن 59 نانوثانیه و زمان نزول 16 نانوثانیه اعلام شده است. این اعداد در شرایط VDS برابر 15 ولت، جریان 14.8 آمپر، ولتاژ مولد گیت 10 ولت و مقاومت مولد 6 اهم به‌دست آمده‌اند؛ در مدار واقعی، درایور گیت و طراحی PCB می‌توانند نتیجه متفاوتی ایجاد کنند.
ولتاژ درین-سورس 30 ولت و ولتاژ گیت-سورس مثبت یا منفی 20 ولت، حدهای حداکثر مطلق هستند و نباید به‌عنوان ولتاژ کاری عادی استفاده شوند. جریان درین پیوسته نیز در شرایط اعلام‌شده، حداکثر 19 آمپر در دمای محیط 25 درجه سانتی‌گراد و 16 آمپر در 70 درجه سانتی‌گراد است. جریان پالسی حداکثر 60 آمپر بوده و به محدودیت دمای پیوند وابسته است. بازه دمای پیوند و ذخیره‌سازی نیز از منفی 55 تا 150 درجه سانتی‌گراد اعلام شده است.
برای خرید IRF7832، استعلام قیمت و موجودی روز، ثبت سفارش یا دریافت پیش‌فاکتور با توکل الکترونیک در ارتباط باشید. ضمانت اصالت کالا مطابق شرایط فروشگاه ارائه میشود.
این ماسفت کانال N با مقاومت روشن حداکثر 6 و 8 میلی‌اهم در شرایط آزمون مشخص، بار گیت معمولی 21 نانوکولن و کاربردهای تعریف‌شده در مبدل‌های LED، سامانه‌های خودرویی و مدارهای صنعتی DC/DC عرضه میشود. برای انتخاب نهایی، شرایط آزمون، محدودیت‌های حداکثر مطلق، درایو گیت و وضعیت حرارتی مدار را بررسی کنید. برای اطلاع از قیمت، موجودی و ثبت سفارش با توکل الکترونیک تماس بگیرید.
این قطعه یک ماسفت کانال N است و در مبدل‌های افزاینده LED سفید، سامانه‌های خودرویی و مدارهای تبدیل صنعتی DC/DC کاربرد دارد.
مقاومت درین-سورس در VGS برابر 10 ولت و ID برابر 14.8 آمپر، حداکثر 6 میلی‌اهم است. در VGS برابر 4.5 ولت و ID برابر 11.9 آمپر، این مقدار حداکثر 8 میلی‌اهم اعلام شده است. این مقادیر به شرایط آزمون پالسی وابسته‌اند و باید با نیاز واقعی مدار مقایسه شوند.
| Part Number | IRF7832 |
|---|---|
| پکیج | SOIC |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 30 V, ID: 19 A |

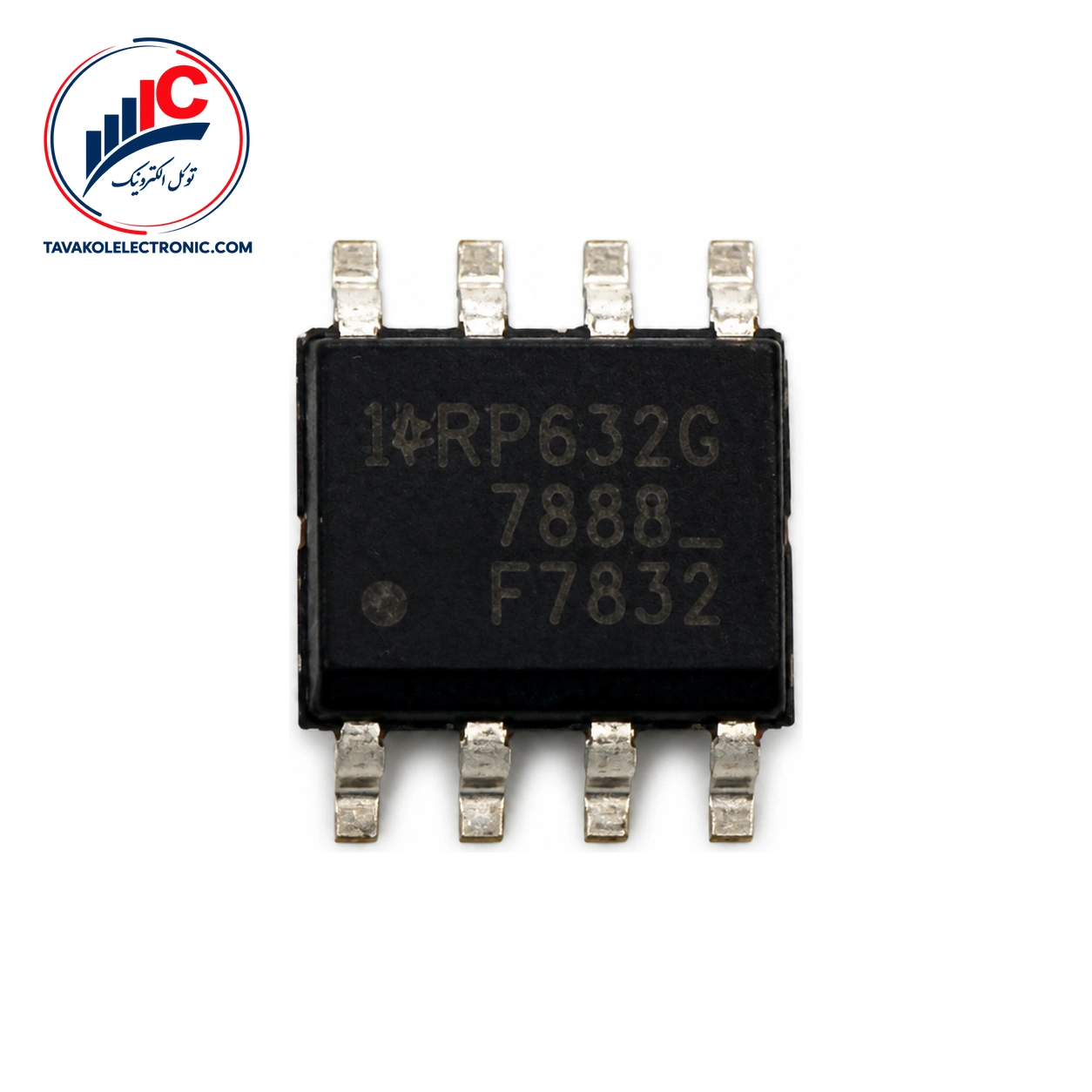

ماسفت IRF7832
