SKiiP11NAB126V1 یک ماژول قدرت سمیکرون از سری MiniSKiiP 1 است که برای تجهیزات صنعتی فشرده، درایوهای کوچک و مدارهای اینورتر طراحی شده است. این قطعه ترکیبی از پل رکتیفایر سهفاز ورودی، چاپر ترمز و اینورتر سهفاز IGBT را در یک ماژول واحد ارائه میدهد؛ به همین دلیل برای کاربردهایی مناسب است که فضای برد محدود است و طراح یا تعمیرکار به یک Converter / Inverter / Brake Module آماده نیاز دارد.
در دیتاشیت، این محصول با ساختار NAB معرفی شده است. این ساختار به معنی وجود بخشهای اصلی تبدیل توان در یک پکیج است: ابتدا ورودی سهفاز توسط رکتیفایر به DC تبدیل میشود، سپس بخش اینورتر سهفاز IGBT برای راهاندازی موتور یا بار صنعتی استفاده میشود و بخش brake chopper نیز برای کنترل انرژی برگشتی و مسیر ترمز در مدار کاربرد دارد.
این ماژول برای تعمیرکاران برد قدرت، تولیدکنندگان تجهیزات صنعتی، واحدهای نگهداری و خریدارانی مناسب است که به دنبال یک ماژول MiniSKiiP سمیکرون برای درایو موتور، اینورتر صنعتی کوچک، UPS سبک یا تجهیزات اتوماسیون هستند.
برای استعلام قیمت و موجودی SKiiP11NAB126V1 اورجینال، با توکل الکترونیک تماس بگیرید.
| ویژگی | مقدار |
|---|---|
| پارتنامبر | SKiiP11NAB126V1 |
| برند | SEMIKRON |
| سری | MiniSKiiP 1 |
| ساختار داخلی | رکتیفایر سهفاز + چاپر ترمز + اینورتر سهفاز |
| نوع قطعه | Converter, Inverter, Brake Module |
| ولتاژ IGBT | 1200V |
| جریان IGBT | 16A در 25°C / 15A در 70°C |
| ولتاژ رکتیفایر ورودی | 1600V |
| جریان رکتیفایر | 35A در 70°C |
| دیود Freewheeling | دارد |
| سنسور دما | دارد |
| ولتاژ ایزولاسیون | 2500V AC / 1min |
| وزن تقریبی | 35g |
| کاربرد دیتاشیت | اینورتر تا 8kVA، توان موتور معمولی تا 4kW |
طبق دیتاشیت، این سری برای کاربردهای زیر معرفی شده است:
در این نوع تجهیزات، خرابی ماژول میتواند به بخشهای مختلف مدار مربوط باشد؛ از جمله پل رکتیفایر ورودی، بخش IGBT اینورتر، چاپر ترمز، دیودهای هرزگرد، مدار گیت درایور، خازنهای DC Link یا مسیرهای حفاظتی. بنابراین قبل از نصب قطعه جدید، بررسی علت خرابی قبلی اهمیت زیادی دارد.
برای مشاهده قطعات مشابه، میتوانید دسته خرید آی جی بی تی توکل الکترونیک را بررسی کنید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید
این محصول یک ماژول ترکیبی است و نباید با یک IGBT Module معمولی یا پل دیود سهفاز ساده اشتباه گرفته شود. داخل این پکیج چند بخش مهم مدار قدرت قرار دارد؛ بنابراین انتخاب قطعه باید بر اساس کد دقیق، ساختار داخلی و پینآوت انجام شود.
قبل از خرید یا جایگزینی، بهتر است این موارد بررسی شوند:
در ماژولهای MiniSKiiP، اتصال مکانیکی و الکتریکی به برد اهمیت زیادی دارد. چون این قطعات از ساختار فشرده و contact-based استفاده میکنند، نصب اشتباه یا فشار نامناسب میتواند باعث خطای اتصال، داغ شدن نقطهای یا خرابی مجدد دستگاه شود.
| پارامتر | مقدار |
|---|---|
| نوع ماژول | 3-phase rectifier + brake chopper + 3-phase inverter |
| سری | MiniSKiiP 1 |
| VCES بخش IGBT | 1200V |
| IC بخش IGBT | 16A در 25°C / 15A در 70°C |
| VCES/VGES | 1200V / ±20V |
| VRRM رکتیفایر | 1600V |
| IF رکتیفایر | 35A در 70°C |
| IFSM رکتیفایر | حدود 220A |
| دیود اینورتر/چاپر | 14A در 25°C / 11A در 70°C |
| سنسور دما | حدود 1000Ω در 25°C |
| ولتاژ ایزولاسیون | 2500V AC / 1min |
| وزن | حدود 35g |
| گشتاور نصب | حدود 2 تا 2.5Nm |
SKiiP11NAB126V1 به دلیل ساختار MiniSKiiP و استفاده از اتصال spring contact، باید با دقت روی برد و هیتسینک نصب شود. در این نوع پکیج، کیفیت تماس الکتریکی و حرارتی مستقیماً روی عملکرد ماژول تأثیر دارد. نصب نادرست میتواند باعث خطای اتصال، افزایش دما یا آسیب به بخش IGBT شود.
قبل از نصب، بهتر است مسیرهای DC Link، گیت درایور، مقاومت ترمز، سنسور دما و مدار رکتیفایر ورودی بررسی شوند. اگر بخش چاپر ترمز یا گیت درایور مشکل داشته باشد، حتی ماژول جدید هم ممکن است در مدت کوتاه آسیب ببیند.
همچنین چون این قطعه در دیتاشیت بهعنوان ESDS معرفی شده، هنگام جابهجایی و نصب باید اصول حفاظت در برابر تخلیه الکترواستاتیک رعایت شود.
در ماژولهای صنعتی فشرده مثل MiniSKiiP SEMIKRON، اصالت کالا و تطبیق فنی اهمیت زیادی دارد. یک قطعه ناسازگار یا آسیبدیده ممکن است در ظاهر سالم باشد، اما در مدار واقعی باعث خطای اینورتر، داغ شدن بیش از حد، آسیب به گیت درایور یا توقف کامل دستگاه شود.
توکل الکترونیک تأمینکننده قطعات الکترونیک صنعتی، ماژول IGBT، MiniSKiiP، IPM، پل دیود، رکتیفایر، تریستور، دیود و قطعات درایو صنعتی است. حضور فروشگاه در بازار جمهوری تهران امکان بررسی کالا، استعلام موجودی، مشاوره پیش از خرید و تهیه قطعات صنعتی خاص را برای تعمیرکاران و واحدهای نگهداری فراهم میکند.
برای خرید ماژول MiniSKiiP سمیکرون و دریافت مشاوره قبل از جایگزینی، با توکل الکترونیک تماس بگیرید.
این محصول یک ماژول قدرت MiniSKiiP از برند SEMIKRON است که شامل پل رکتیفایر سهفاز، چاپر ترمز و اینورتر سهفاز IGBT در یک پکیج فشرده میباشد.
خیر. این قطعه فقط یک IGBT ساده نیست. بخش اینورتر و چاپر آن از IGBT استفاده میکند، اما کل ماژول شامل رکتیفایر ورودی، چاپر ترمز، اینورتر سهفاز، دیودهای هرزگرد و سنسور دما است.
طبق دیتاشیت، این مدل برای اینورتر تا 8kVA و توان موتور معمولی تا 4kW معرفی شده است. البته انتخاب نهایی باید بر اساس طراحی دستگاه، دمای کاری، خنککاری و شرایط بار انجام شود.
در دیتاشیت، ولتاژ بخش IGBT برابر 1200V و جریان بخش IGBT برابر 16A در 25°C ذکر شده است. بخش رکتیفایر ورودی نیز دارای ولتاژ 1600V و جریان 35A در 70°C است.
قبل از تعویض باید گیت درایور، چاپر ترمز، مقاومت ترمز، خازنهای DC Link، رکتیفایر ورودی، سنسور دما، مسیرهای حفاظتی و کیفیت اتصال روی برد بررسی شوند.
خیر. چون این ماژول علاوه بر پل دیود، دارای چاپر ترمز و اینورتر سهفاز IGBT است. جایگزینی با پل دیود ساده باعث حذف بخشهای اصلی عملکرد مدار میشود.
سری MiniSKiiP برای طراحیهای فشرده و نصب روی برد استفاده میشود. این خانواده معمولاً از اتصال spring contact و ساختار ماژولار فشرده استفاده میکند؛ بنابراین نصب و تطبیق مکانیکی آن بسیار مهم است.
| Part Number | SKiiP11NAB126V1 |
|---|---|
| برند | SEMIKRON |
| مشخصات فنی | 1200V |

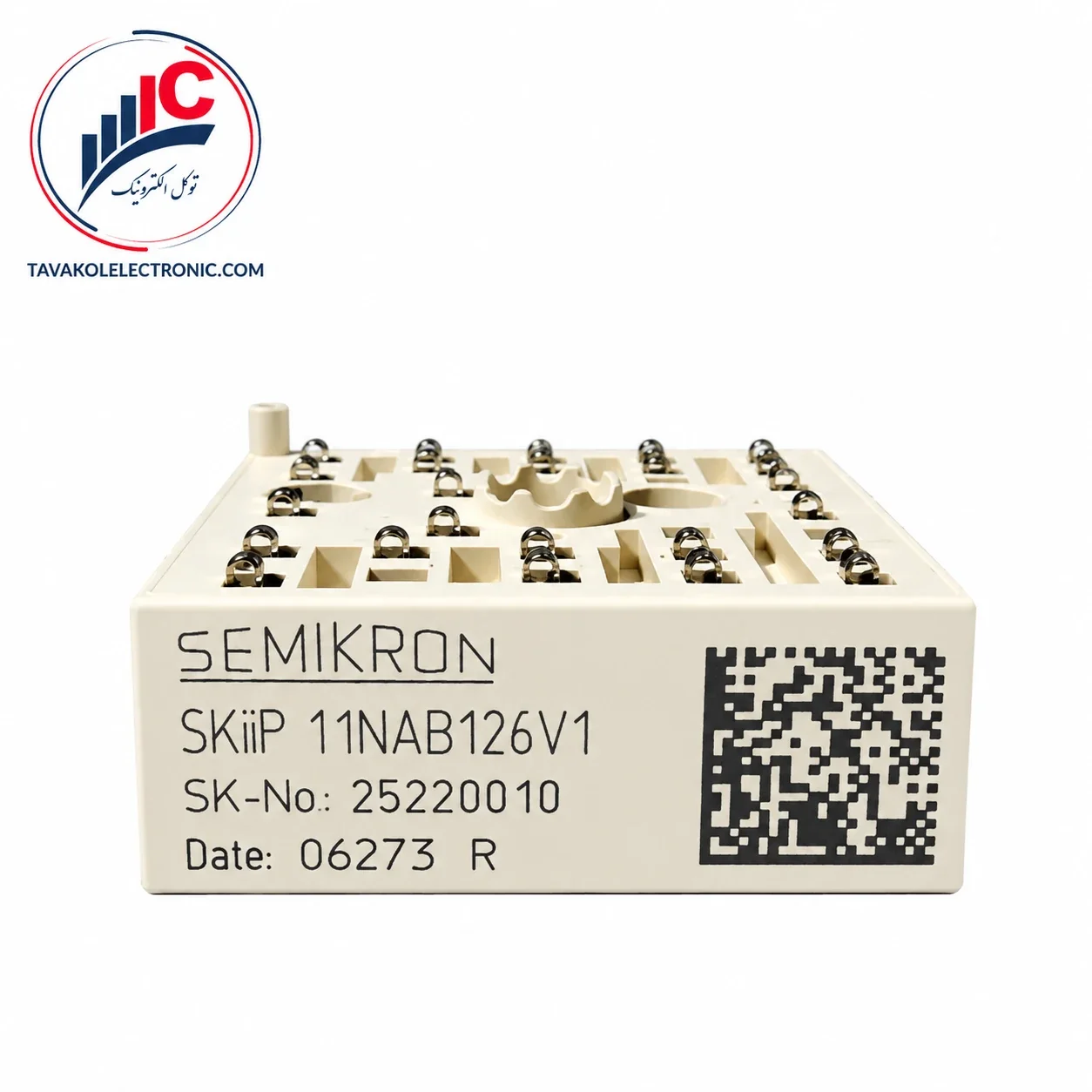

ماژول IGBT سمیکرون مدل SKiiP11NAB126V1
