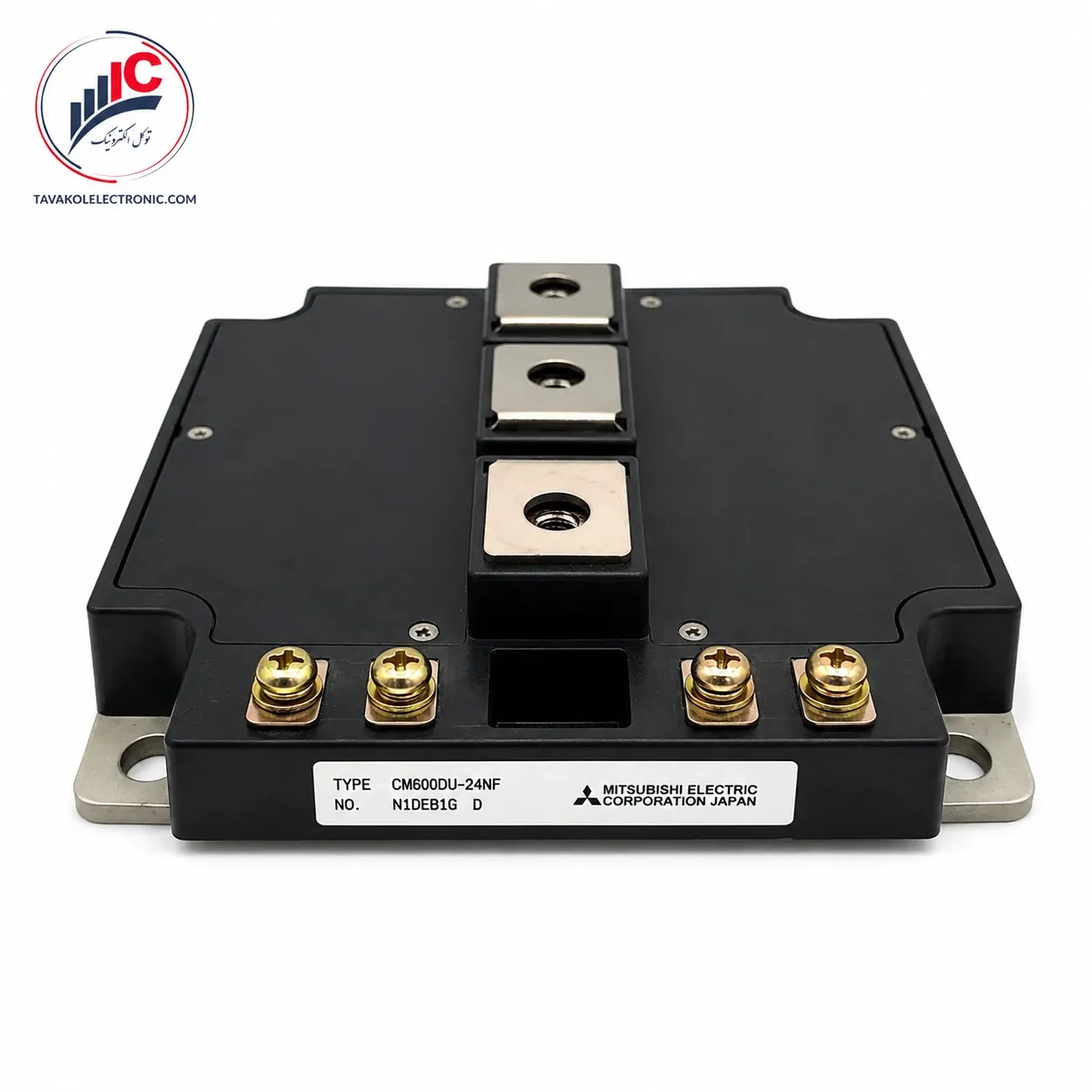

ماژول IGBT مدل CM600DU-24NF

🛠️ کاربردهای صنعتی ماژول میتسوبیشی

قدرت جریان‌دهی فوق‌العاده و ساختار فرکانسی ماژول CM600DU-24NF، آن را به قطعه کلیدی تجهیزات پرتوان زیر بدل ساخته است:

• اینورترهای صنعتی عمومی توان بالا (General Purpose Inverters): بخش خروجی درایوهای فرکانسی فوق سنگین کارخانجات فولاد، سیمان و پتروشیمی.

• سروو کنترل‌های توان بالا (Servo Controls): راه‌اندازی و ترمزگیری دقیق موتورهای بزرگ خطوط نورد و جرثقیل‌های غول‌پیکر صنعتی.

• کره‌های القایی و کوره‌های ذوب فرکانسی: مدیریت سوئیچینگ جریان‌های کلان در بخش اینورتر کوره.

• دستگاه‌های جوش صنعتی زیرپودری و گام بالا.

✨ مزایای رقابتی قطعه

۱. ولتاژ اشباع بسیار پایین (Low VCEsat): مقدار ولتاژ اشباع این ماژول در جریان خروجی کامل تنها 1.95V است. این مشخصه عالی باعث کاهش شدید تلفات هدایتی و در نتیجه خنک ماندن قطعه تحت بارهای سنگین می‌شود.

۲. مقاومت حرارتی بسیار کم بدنه: طراحی بیس‌پلیت این قطعه به گونه‌ای است که مقاومت حرارتی تراشه آی‌جی‌بی‌تی به بدنه تنها 0.06 C/W است. این عدد نشان‌دهنده انتقال فوق‌العاده سریع حرارت از سیلیکون به هیت‌سینک آلومینیومی است.

۳. ترمینال‌های شمش‌خور مستحکم: پایه‌های قدرت اصلی این ماژول مجهز به مهره‌های سایز M8 هستند که اتصال بسیار محکم کابل‌ها و شمش‌های مسی ضخیم را بدون خطر جرقه یا شل شدگی فراهم می‌سازد.

⚠️ توصیه فنی فروشگاه توکل الکترونیک

💡 نکات کلیدی نصب و راه‌اندازی CM600DU-24NF:

• رعایت دقیق گشتاور پیچ‌های M8: هنگام بستن شمش‌های مسی روی ترمینال‌های قدرت ماژول CM600DU-24NF، حتماً از آچار گشتاور (تورک‌متر) استفاده کنید و گشتاور را بین 8.8 تا 10.8 نیوتن‌متر تنظیم نمایید. فشار کمتر باعث اتصال سست و ذوب شدن پایه، و فشار بیشتر باعث شکستن رزوه داخلی ماژول می‌شود.

• استفاده از خمیر سیلیکون مرغوب پایه نقره یا طلا: با توجه به توان تلفاتی بالای قطعه (2080W)، استفاده از خمیر سیلیکون‌های معمولی پاسخگو نیست. توصیه می‌شود از سیلیکون‌های تخصصی صنعتی با غلظت و رسانایی حرارتی بسیار بالا به صورت لایه‌ای یکدست استفاده کنید.

• تنظیم مقاومت گیت خارجی (RG): طبق کاتالوگ رسمی، مقاومت گیت خارجی پیشنهادی برای این قطعه بین 1.0 تا 10 اهم است. تغییر خارج از این محدوده می‌تواند زمان‌های تاخیر روشن و خاموش شدن (td(on) و td(off)) را به هم زده و باعث سوختن قطعه شود.

• مشخصات الکتریکی و مکانیکی (Electrical & Mechanical)	نماد فنی	مقدار معمولی (Typ)	حداکثر مجاز (Max)	واحد PDF
  ولتاژ اشباع کلکتور-امیتر (در دمای 25 درجه)	VCEsat	1.95	2.65	Volts
  ولتاژ اشباع کلکتور-امیتر (در دمای 125 درجه)	VCEsat	2.15	مستند دیتاشیت	Volts
  ولتاژ آستانه تحریک گیت (ولتاژ روشن شدن)	VGE(th)	7.0	8.0	Volts
  کل شارژ گیت (Total Gate Charge)	QG	4000	مستند دیتاشیت	nC
  مقاومت حرارتی تراشه ترانزیستور به بدنه	Rth(j-c)Q	مستند دیتاشیت	0.06	C/W
  مقاومت حرارتی تراشه دیود به بدنه	Rth(j-c)R	مستند دیتاشیت	0.11	C/W
  گشتاور پیچ‌های قدرت اصلی (سایز M8)	Torque	8.8	10.8	N.m
  وزن خالص پکیج	Weight	1200	مقدار معمولی	Grams

🛒 قیمت و خرید CM600DU-24NF

به دلیل کارکرد ماژول CM600DU-24NF در دستگاه‌های گران‌قیمت صنعتی، وجود نمونه‌های کارکرده (استوک تست نشده) یا کپی‌های فیک با تراشه‌های ضعیف‌تر در بازار بسیار رایج است. استفاده از قطعه غیراورجینال خسارت‌های میلیاردی به بردهای کنترلر و خطوط تولید وارد می‌کند. فروشگاه توکل الکترونیک با پایبندی به اصول مهندسی، اصالت مطلق و سلامت کامل تراشه‌های ماژول دوبل CM600DU-24NF ساخت ژاپن را تضمین می‌نماید.

با توجه به نوسانات مستمر بازار ارز و ترخیص‌های دوره‌ای انبار، جهت دریافت قیمت روز CM600DU-24NF، هماهنگی خرید و مشاوره فنی تخصصی، با کارشناسان ما در فروشگاه توکل الکترونیک تماس بگیرید.
