ماژول ترانزیستور قدرت فوجی EVM31-050

توضیحات

🔴 معرفی جامع ماژول ترانزیستور EVM31-050A فوجی الکتریک

اگر برای تعمیرات، بازسازی و اورهال بردهای الکترونیک قدرت سنگین، درایوهای کنترل دور موتور پرقدرت یا اینورترهای صنعتی نسل قدیم به دنبال یک سوئیچ فوق‌العاده جان‌سخت با ظرفیت جریان بالا هستید، ماژول ترانزیستور EVM31-050A ساخت کمپانی پرآوازه فوجی الکتریک (Fuji Electric) یکی از بهترین گزینه‌ها است. این بلوک قدرت تخصصی که در دسته ماژول‌های ترانزیستور دوقطبی دوبل دارلینگتون قرار می‌گیرد، برای مدیریت جریان‌های بسیار سنگین تا مرز ۱۵۰ آمپر و ولتاژ ۵۰۰ ولت مهندسی شده است تا بالاترین سطح پایداری و دوام قطعات اصیل ژاپنی را به تجهیزات شما بازگرداند.

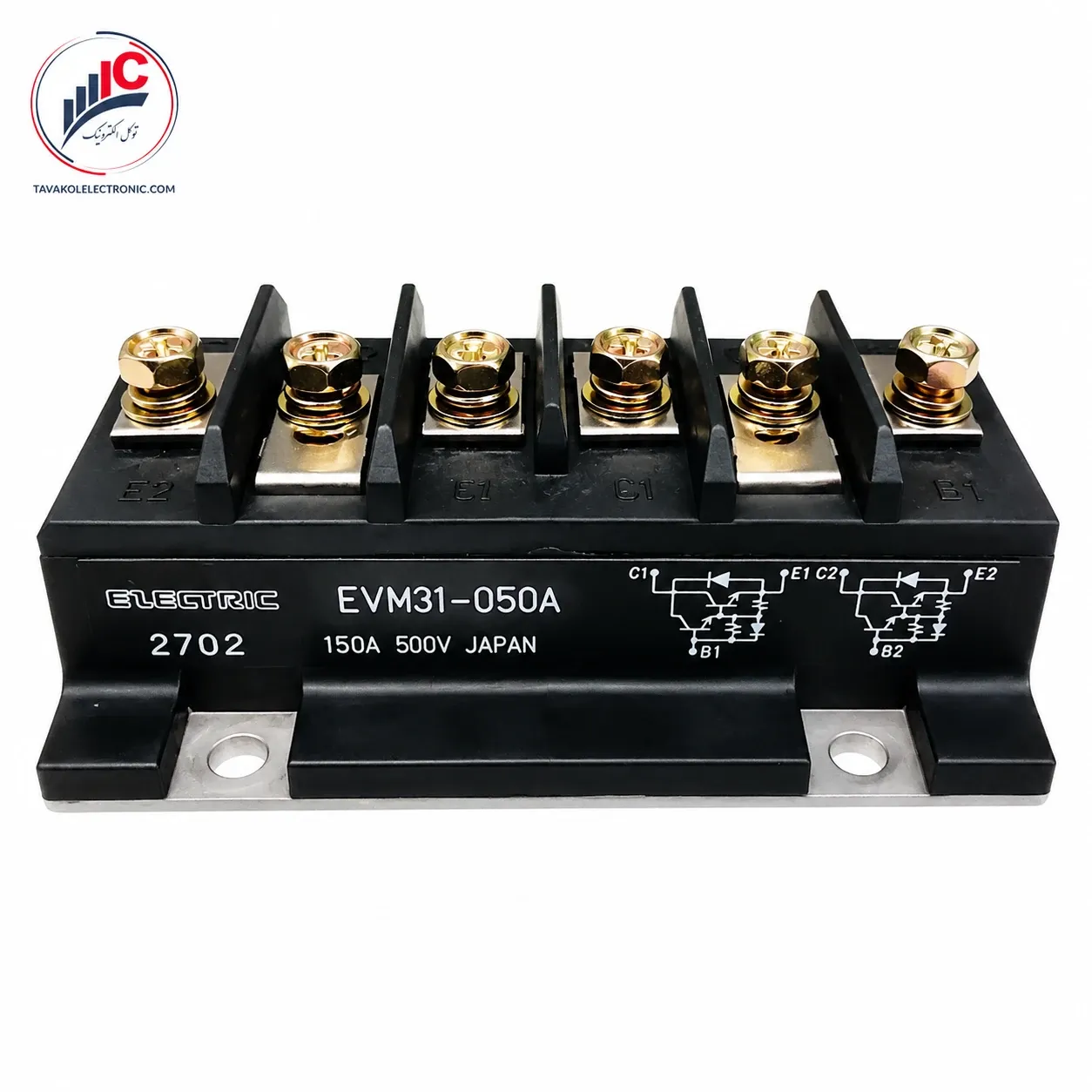

همان‌طور که در شماتیک مدار معادل روی بدنه کالا مشاهده می‌کنید، این ماژول از دو بخش ترانزیستوری مجزا تشکیل شده است که هر کدام به صورت موازی معکوس به دیودهای هرزگرد سریع داخلی مجهز شده‌اند. این چیدمان دوتایی دست تعمیرکاران و طراحان را برای مهار و بستن مدارهای پل قدرت و نیم‌پلی کاملاً باز می‌گذارد. آرایش دارلینگتون در هسته سیلیکونی این قطعه، قدرت تقویت جریان بسیار بالایی را فراهم می‌کند؛ به این معنی که مدار فرمان دستگاه با اعمال یک جریان بیس ناچیز و کم‌توان، می‌تواند جریان سنگین ۱۵۰ آمپری خروجی را با پایداری کامل کلیدزنی کند. خرید EVM31-050A به دلیل مجهز بودن به کفی مسی ضخیم و ترمینال‌های پیچ‌خور شمش‌گیر، ایمنی بالایی را در برابر تنش‌های شدید الکتریکی و حرارتی کارخانجات تضمین می‌کند.

📋 جدول مشخصات فنی ماژول EVM31-050A

پارامترها و مقادیر نامی سوئیچینگ این ماژول بر اساس پلاک کالا و مستندات فنی رسمی به شرح زیر است:

🛠️ کاربردهای صنعتی ماژول ترانزیستور فوجی

تحمل جریان سنگین و سختی بدنه پکیج EVM31-050A، آن را به یک قطعه استراتژیک در تجهیزات صنعتی زیر تبدیل کرده است:

• درایوهای سنگین و اینورترهای صنعتی: استفاده در بخش لوپ‌های قدرت جهت کنترل دور موتورهای بزرگ AC و DC.

• منابع تغذیه بدون وقفه (UPS) توان بالا: مدیریت فرآیند سوئیچینگ و تبدیل ولتاژ در دکل‌ها و پشتیبان‌های برق اضطراری کارخانجات.

• کلاچ‌های الکترونیکی و چاپرها: مهار و کنترل جریان در مدارهای سوئیچینگ خطوط تولید.

✨ مزایای رقابتی قطعه

1. ظرفیت جریان فوق‌العاده (۱۵۰ آمپر): این ماژول در مقایسه با مدل‌های کم‌ظرفیت‌تر هم‌خانواده خود، توانایی بسیار بالاتری در عبور دادن جریان‌های سنگین خروجی دارد و در برابر اضافه جریان‌های ناگهانی بسیار مقاوم است.

2. دیودهای هرزگرد سریع مجتمع: وجود دیودهای فوق‌سریع موازی معکوس در ساختار داخلی، شوک‌های ناشی از بازگشت انرژی سیم‌پیچ موتور (بارهای ایندکتیو) را کاملاً خنثی کرده و مانع از آسیب به ترانزیستورهای اصلی می‌شود.

3. ایزولاسیون کامل پکیج: مدارهای داخلی و شمش‌های قدرت کاملاً از کفی مسی زیرین عایق هستند. این ویژگی به شما اجازه می‌دهد تا چند ماژول قدرت را بدون دغدغه اتصال کوتاه، مستقیماً روی یک هیت‌سینک مشترک نصب کنید.

⚠️ راهنمای نصب و توصیه‌های فنی

• محدودیت فرکانسی ترانزیستورهای BJT: توجه داشته باشید که این قطعه یک ماژول ترانزیستور دوقطبی است؛ بنابراین نباید فرکانس‌های کلیدزنی بسیار بالایی (مانند فرکانس آی‌جی‌بی‌تی‌های مدرن) به پایه‌های فرمان آن اعمال شود. فرکانس خارج از محدوده باعث داغ شدن سریع سیلیکون و سوختن آن می‌شود.

• کنترل گشتاور پیچ‌های ترمینال: با توجه به تصویر کالا، این قطعه دارای ترمینال‌های پیچ‌خور مستحکم است. هنگام مهار سیم‌کشی یا شمش‌های قدرت، پیچ‌ها را در حد استاندارد سفت کنید تا از شل بودن اتصال یا ترک خوردن بدنه رزینی جلوگیری شود.

• استفاده از خمیر سیلیکون مرغوب: با توجه به ظرفیت ۱۵۰ آمپری قطعه و تولید حرارت بالا، تمیز بودن سطح هیت‌سینک و استفاده از یک لایه نازک و یکنواخت خمیر سیلیکون در زیر بیس‌پلیت مسی جهت دفع درست گرما کاملاً حیاتی است.

🛒 قیمت و خرید ماژول ترانزیستور EVM31-050A

به دلیل توقف تولید پارت‌نامبرهای قدیمی برند فوجی الکتریک، قطعات فیک، استوک‌های بازسازی‌شده و ریمارک بی‌کیفیت در بازار فراوان هستند. این نمونه‌های غیراورجینال به دلیل افت شدید توان سوئیچینگ، زیر بار اول ذوب شده و صدمات سنگینی به بردهای درایور جانبی می‌زنند. فروشگاه توکل الکترونیک با سال‌ها تجربه تخصصی در تامین نیمه‌هادی‌های قدرت، اصالت ۱۰۰ درصدی و سلامت فنی ماژول EVM31-050A فوجی الکتریک اصل را کاملاً تضمین می‌کند.

با توجه به نوسانات نرخ ارز و تغییرات موجودی انبار، جهت دریافت قیمت روز EVM31-050A و مشاوره فنی پیش از خرید، با کارشناسان ما در فروشگاه توکل الکترونیک تماس حاصل فرمایید.
