ماژول قدرت میتسوبیشی مدل UM75CDY-10

توضیحات

معرفی UM75CDY-10

UM75CDY-10 یک ماژول ترانزیستور قدرت دوگانه از برند Mitsubishi Electric است که دو شاخه سوئیچینگ قدرت را در یک پکیج عایق‌شده قرار می‌دهد. این محصول برای تعمیر و جایگزینی در تجهیزات صنعتی قدیمی، درایوهای موتور، سروودرایوها و مدارهای قدرتی استفاده می‌شود که دقیقاً با همین پارت‌نامبر طراحی شده‌اند.

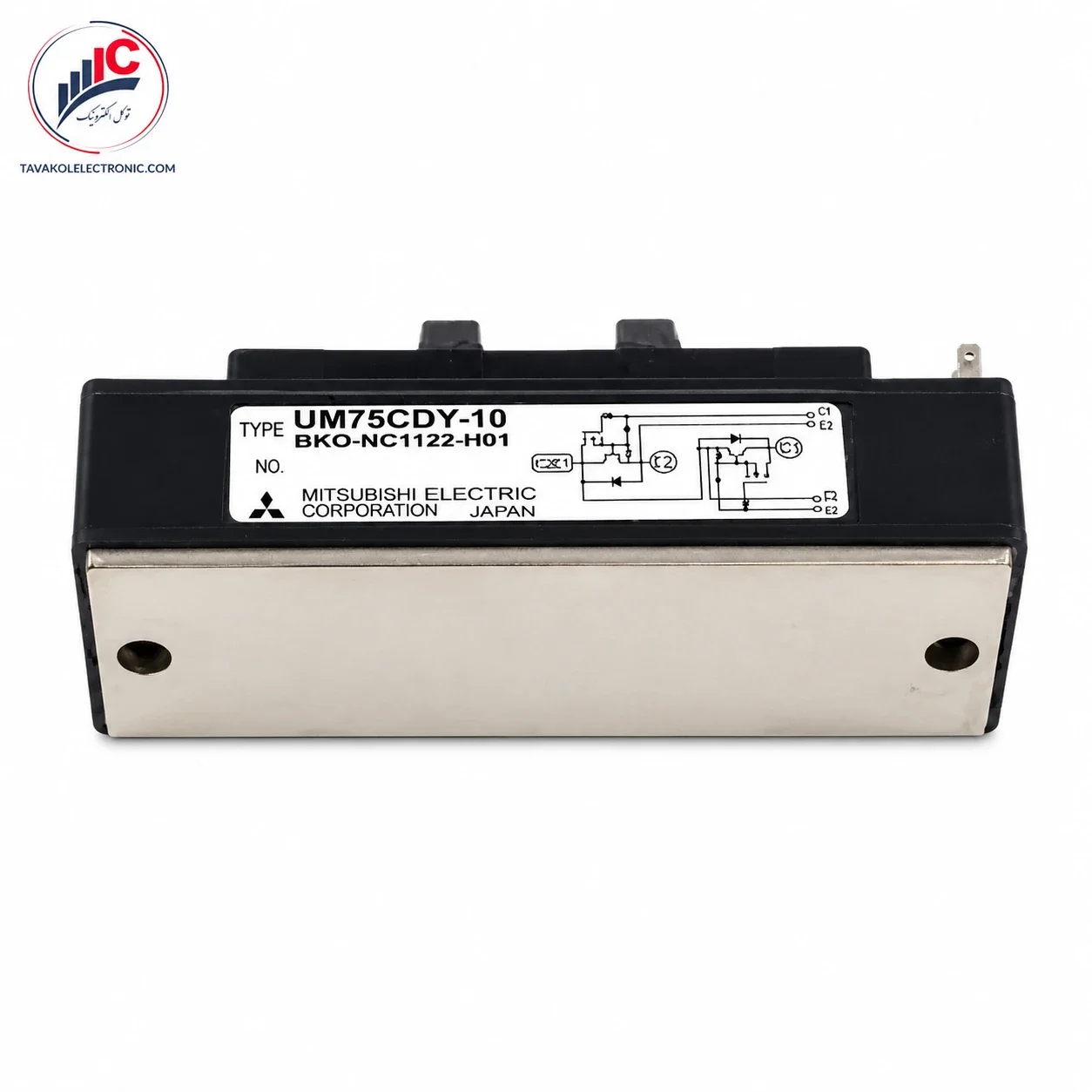

شماتیک چاپ‌شده روی لیبل قطعه، ساختار دوگانه و ترمینال مشترک میان دو بخش را نشان می‌دهد. استفاده از حروف B، C و E برای پایه‌های کنترلی و قدرت نیز با ساختار ترانزیستورهای قدرت بایپولار و دارلینگتون سازگار است. به همین دلیل، ثبت این محصول با عنوان «دارلینگتون دوبل» از نظر تشخیص بازار و جلوگیری از اشتباه با ماژول‌های IGBT جدید مناسب‌تر است.

در کاتالوگ فنی قدیمی این خانواده، مدل موردنظر با جریان مرجع ۷۵ آمپر، ولتاژ ۶۰۰ ولت و دو واحد قدرت داخلی معرفی شده است. عبارت 2U نشان می‌دهد دو المان سوئیچینگ در یک بدنه قرار گرفته‌اند.

کد BKO-NC1122-H01 نیز روی نمونه ارسالی درج شده است. هنگام سفارش، تطبیق هم‌زمان پارت‌نامبر اصلی و کد BKO می‌تواند احتمال خرید مدل ناسازگار را کاهش دهد.

برای خرید UM75CDY-10، استعلام قیمت روز و بررسی موجودی با بخش فروش توکل الکترونیک تماس بگیرید.

مشخصات کلیدی محصول

مشخصات 75A / 600V / 2U در چند فهرست فنی مربوط به کد دقیق این مدل تکرار شده است.

ویژگی‌های مهم UM75CDY-10

• دارای دو ترانزیستور قدرت دارلینگتون در یک پکیج
• ظرفیت جریان مرجع ۷۵ آمپر
• کلاس ولتاژی ۶۰۰ ولت
• ساختار دوگانه مناسب مدارهای نیم‌پل
• دارای پایه فرمان مستقل برای هر شاخه
• مجهز به دیودهای داخلی مطابق شماتیک محصول
• دارای بیس فلزی برای انتقال حرارت به هیت‌سینک
• مناسب تعمیر تجهیزات صنعتی قدیمی و کمیاب
• دارای کد تطبیقی BKO-NC1122-H01
• قابل استفاده برای جایگزینی دقیق قطعه هم‌کد

ارزش اصلی این محصول برای خریدار صنعتی، جایگزینی دقیق ماژول معیوب با همان پارت‌نامبر است؛ نه استفاده به‌عنوان یک ماژول عمومی بدون بررسی مدار.

کاربردهای صنعتی

این خانواده از ماژول‌های ترانزیستور قدرت در تجهیزات کنترل موتور و بخش قدرت ماشین‌آلات صنعتی قدیمی استفاده شده است. منابع تعمیر و نگهداری صنعتی نیز مدل دقیق را در گروه ترانزیستورهای میتسوبیشی و قطعات مرتبط با درایو قرار می‌دهند.

کاربردهای متداول عبارت‌اند از:

• تعمیر سروودرایوهای صنعتی
• تعمیر درایو اسپیندل دستگاه CNC
• مدارهای نیم‌پل قدرت
• کنترل موتورهای صنعتی
• اینورترهای قدیمی میتسوبیشی
• واحد قدرت ماشین‌ابزار
• تجهیزات اتوماسیون صنعتی
• بردهای دارای کد BKO-NC1122-H01
• جایگزینی دارلینگتون دوبل سوخته
• تعمیر منابع تغذیه و مبدل‌های قدرت قدیمی

سازگاری نهایی باید بر اساس مدل دستگاه، شماتیک مدار، آرایش پایه‌ها و مشخصات ماژول قبلی بررسی شود.

برای مشاهده قطعات مشابه، می‌توانید دسته ماژول ترانزیستور قدرت توکل الکترونیک را بررسی کنید.

تفاوت UM75CDY-10 قطعه با ماژول IGBT

در بعضی صفحات فروش اینترنتی، این محصول با عنوان IGBT یا MOSFET معرفی شده است؛ اما این عنوان‌ها میان منابع بازار یکسان نیستند. برخی فهرست‌ها آن را Power Transistor Module و برخی فروشندگان آن را IGBT Module ثبت کرده‌اند.

برای تشخیص مناسب‌تر باید به خود محصول توجه کرد:

• روی شماتیک، پایه‌های کنترلی با نام‌گذاری ترانزیستور بایپولار دیده می‌شوند.
• ساختار داخلی شامل دو ترانزیستور قدرت است.
• خانواده قدیمی UM در کاتالوگ میتسوبیشی زیر عنوان Power Transistor Module آمده است.
• مدار فرمان آن نباید بدون بررسی مانند یک IGBT جدید در نظر گرفته شود.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید

نکات مهم قبل از خرید

پیش از سفارش UM75CDY-10 موارد زیر را کنترل کنید:

• کد کامل روی ماژول معیوب
• وجود پسوند دقیق CDY-10
• کد BKO-NC1122-H01
• شماتیک چاپ‌شده روی لیبل
• محل پایه‌های فرمان
• ترتیب ترمینال‌های قدرت
• جریان و ولتاژ کاری دستگاه
• مدل سروودرایو یا اسپیندل درایو
• ابعاد بدنه و فاصله پیچ‌ها
• نوع مدار تحریک ترانزیستور
• وضعیت هیت‌سینک و فن
• علت خرابی ماژول قبلی

مدل‌های UM100CDY-10 و UM150CDY-10 فقط به دلیل ظاهر مشابه، جایگزین قطعی این محصول نیستند.

برای استعلام موجودی UM75CDY-10 بهتر است تصویر قطعه معیوب، کد BKO و مدل دستگاه را برای توکل الکترونیک ارسال کنید.

اطلاعات فنی قابل اتکا

به‌دلیل نبود دیتاشیت کامل، مقادیر تخصصی تأییدنشده برای کامل‌تر نشان‌دادن جدول وارد نشده‌اند.

نکات نصب و جایگزینی

سطح هیت‌سینک پیش از نصب باید کاملاً تمیز، صاف و بدون باقی‌مانده خمیر حرارتی قبلی باشد. خمیر حرارتی جدید به‌صورت یکنواخت استفاده شود و پیچ‌های نصب نیز به‌شکل مرحله‌ای و متقارن بسته شوند.

پیش از روشن‌کردن دستگاه، موارد زیر بررسی شوند:

• مدار تحریک هر دو ترانزیستور
• مقاومت‌ها و دیودهای مدار فرمان
• مدار اسنابر
• نبود اتصال کوتاه در خروجی
• سلامت خازن‌های DC Link
• عملکرد مدار پیش‌شارژ
• سلامت فیوزهای قدرت
• اتصال صحیح ترمینال مشترک
• عملکرد فن و مسیر گردش هوا
• علت خرابی قطعه قبلی

نصب ماژول جدید بدون رفع ایراد مدار فرمان، بار یا خنک‌کاری می‌تواند موجب خرابی مجدد قطعه شود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک در زمینه تأمین ترانزیستورهای قدرت، ماژول‌های قدیمی و قطعات تعمیر درایو فعالیت دارد.

• امکان استعلام سریع قیمت UM75CDY-10
• بررسی پارت‌نامبر پیش از سفارش
• تطبیق کد BKO با قطعه قبلی
• مشاوره برای کاهش خطای خرید
• تأمین قطعات کمیاب صنعتی
• بررسی وضعیت ظاهری کالا
• حضور فیزیکی در بازار جمهوری تهران
• پیگیری سفارش و ارسال به سراسر کشور

برای خرید UM75CDY-10 و دریافت قیمت روز با بخش فروش توکل الکترونیک تماس بگیرید.

سوالات متداول

این محصول چه نوع قطعه‌ای است؟

این قطعه یک ماژول ترانزیستور قدرت دوگانه با ساختار نیم‌پل است که در بازار با عنوان دارلینگتون دوبل شناخته می‌شود.

مشخصات اصلی آن چیست؟

مشخصات مرجع این مدل شامل جریان ۷۵ آمپر، ولتاژ ۶۰۰ ولت و ساختار دوگانه 2U است.

آیا این قطعه IGBT است؟

برخی فروشندگان آن را IGBT نامیده‌اند، اما شماتیک روی محصول و کاتالوگ قدیمی، عنوان Power Transistor Module را تأیید می‌کنند. برای ثبت فروشگاهی، عنوان دارلینگتون دوبل دقیق‌تر و کم‌ریسک‌تر است.

کد BKO-NC1122-H01 چه اهمیتی دارد؟

این کد روی نمونه ارسالی درج شده و هنگام مقایسه با قطعه معیوب یا برد دستگاه به تشخیص نسخه صحیح کمک می‌کند.

آیا مدل ۱۰۰ آمپر جایگزین مستقیم است؟

خیر. افزایش ظرفیت جریان به‌تنهایی برای جایگزینی کافی نیست و مدار فرمان، پایه‌ها، ابعاد و مشخصات حرارتی باید بررسی شوند.

پیش از تعویض چه قسمت‌هایی بررسی شوند؟

مدار فرمان، اسنابر، خازن DC Link، فیوزها، خروجی، هیت‌سینک و علت خرابی قطعه قبلی باید کنترل شوند.
