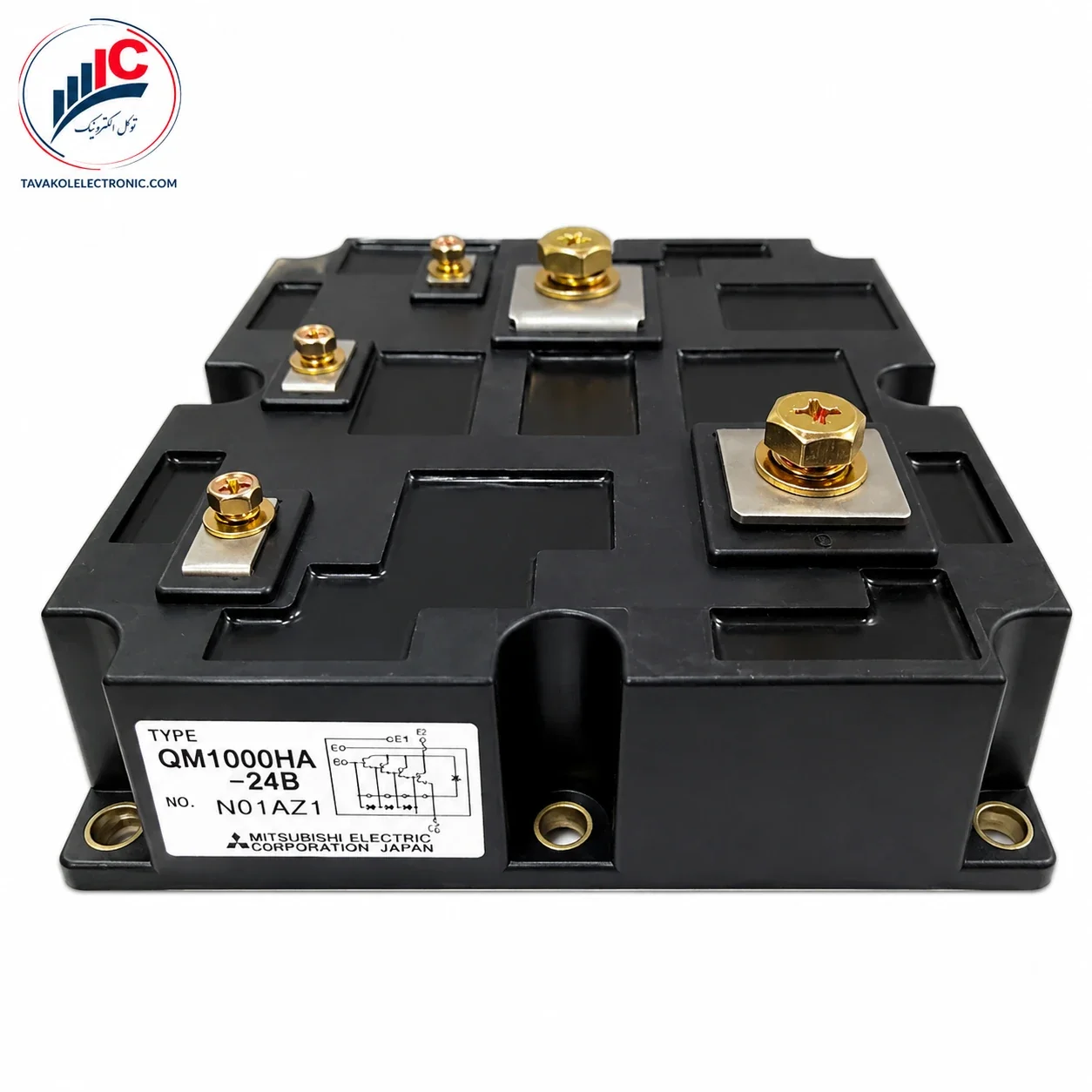

ماژول ترانزیستور قدرت مدل QM1000HA-24B

توضیحات

معرفی فروشگاهی محصول

QM1000HA-24B یک ماژول ترانزیستور قدرت ساخت Mitsubishi Electric است که برای کاربردهای High Power Switching در تجهیزات صنعتی توان بالا طراحی شده است. این قطعه با ظرفیت 1200V / 1000A در مدارهایی استفاده می‌شود که تحمل جریان بسیار بالا، پایداری حرارتی و ایزولاسیون مطمئن اهمیت حیاتی دارد.

این محصول برای تجهیزاتی مثل UPS صنعتی، کنترلر موتور AC و DC، سیستم‌های CVCF، تجهیزات NC و دستگاه‌های جوش صنعتی انتخابی جدی و تخصصی محسوب می‌شود. در چنین تجهیزاتی، استفاده از قطعه فیک یا ناسازگار می‌تواند باعث خرابی مجدد مدار قدرت، آسیب به بار صنعتی و توقف خط تولید شود.

برای استعلام قیمت و موجودی QM1000HA-24B اورجینال، با توکل الکترونیک تماس بگیرید.

جهت مشاهده سایر قطعات مشابه و بررسی گزینه‌های جایگزین، حتماً به صفحه تخصصی ماژول ترانزیستور در وب‌سایت توکل الکترونیک مراجعه کنید.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید

مشخصات کلیدی محصول

ویژگی‌های مهم QM1000HA-24B

• ماژول ترانزیستور قدرت اورجینال Mitsubishi Electric
• مناسب کاربردهای جریان بسیار بالا تا 1000 آمپر
• کلاس ولتاژی 1200V برای تجهیزات قدرت صنعتی
• پکیج ایزوله مناسب نصب روی هیت‌سینک
• دارای دیود داخلی برای مسیر جریان معکوس
• مناسب تجهیزات UPS، درایو، CVCF و دستگاه جوش
• توان اتلافی بالا برای کاربردهای سنگین صنعتی
• گزینه‌ای تخصصی برای تعمیرات بردهای قدرت و تجهیزات توقف‌ناپذیر

کاربردهای صنعتی

QM1000HA-24B برای تجهیزاتی مناسب است که در آن‌ها تحمل جریان بالا، سوئیچینگ قدرت و اطمینان عملکرد اهمیت زیادی دارد.

• کنترلرهای موتور AC
• کنترلرهای موتور DC
• UPS صنعتی
• سیستم‌های CVCF
• تجهیزات NC
• دستگاه‌های جوش صنعتی
• منابع تغذیه توان بالا
• تابلوها و سیستم‌های قدرت صنعتی
• تعمیرات تخصصی تجهیزات High Power Switching

برای مشاهده قطعات مشابه، می‌توانید دسته ماژول‌های ترانزیستور قدرت و نیمه‌هادی‌های صنعتی توکل الکترونیک را بررسی کنید.

نکات فنی قبل از خرید

در خرید QM1000HA-24B باید دقت شود که این قطعه با ماژول‌های IGBT یا IPM اشتباه گرفته نشود. این محصول یک Mitsubishi Transistor Module است و باید بر اساس پارت‌نامبر، پکیج، ترمینال‌ها، مدار درایو بیس، جریان، ولتاژ و شرایط کاری دستگاه جایگزین شود.

به دلیل جریان بسیار بالای این ماژول، کیفیت نصب مکانیکی و انتقال حرارت اهمیت زیادی دارد. استفاده از هیت‌سینک مناسب، خمیر سیلیکون باکیفیت، بستن پیچ‌ها با گشتاور صحیح و بررسی سلامت مدار درایو قبل از نصب قطعه جدید ضروری است.

قبل از تعویض ماژول، بهتر است مسیرهای قدرت، باس DC، فیوزها، اسنابر، مدار فرمان بیس، بار خروجی و علت خرابی قطعه قبلی بررسی شود. تعویض بدون عیب‌یابی می‌تواند باعث سوختن مجدد ماژول شود.

مقادیر فنی مهم

چرا خرید QM1000HA-24B از توکل الکترونیک؟

در ماژول‌های قدرتی مثل QM1000HA-24B، اصالت کالا فقط یک مزیت نیست؛ یک ضرورت فنی است. استفاده از قطعه فیک، ریفر یا ناسازگار می‌تواند باعث افزایش تلفات، داغ‌شدن بیش از حد، خرابی مجدد برد، آسیب به موتور یا منبع تغذیه و توقف کامل تجهیز صنعتی شود.

توکل الکترونیک تأمین‌کننده قطعات الکترونیک صنعتی، ماژول‌های قدرت، IGBT، IPM، MOSFET، دیود، تریستور و ترانزیستورهای صنعتی است. حضور فیزیکی فروشگاه در بازار جمهوری تهران امکان خرید مطمئن، بررسی اصالت کالا، مشاوره تخصصی و پیگیری سفارش را برای تعمیرکاران، مدیران فنی و واحدهای نگهداری و تعمیرات فراهم می‌کند.

برای خرید QM1000HA-24B اورجینال یا دریافت مشاوره قبل از جایگزینی، با توکل الکترونیک تماس بگیرید.

سوالات متداول FAQ

QM1000HA-24B چه نوع قطعه‌ای است؟

QM1000HA-24B یک ماژول ترانزیستور قدرت ساخت Mitsubishi Electric است که برای کاربردهای High Power Switching در تجهیزات صنعتی توان بالا استفاده می‌شود.

ولتاژ و جریان QM1000HA-24B چقدر است؟

این ماژول دارای ولتاژ کلکتور-امیتر 1200V و جریان کلکتور 1000A است. به همین دلیل در مدارهای قدرت سنگین مانند UPS، درایو و دستگاه جوش کاربرد دارد.

آیا QM1000HA-24B یک ماژول IGBT است؟

خیر. این قطعه در دیتاشیت به‌عنوان Mitsubishi Transistor Module معرفی شده است، نه IGBT یا IPM. بنابراین در زمان جایگزینی باید مدار درایو بیس، پین‌آوت و ساختار داخلی با دستگاه اصلی تطبیق داده شود.

QM1000HA-24B برای چه تجهیزاتی مناسب است؟

این ماژول برای کنترلرهای موتور AC و DC، UPS، سیستم‌های CVCF، تجهیزات NC، دستگاه‌های جوش صنعتی و مدارهای High Power Switching مناسب است.

ولتاژ ایزولاسیون این ماژول چقدر است؟

ولتاژ ایزولاسیون QM1000HA-24B برابر 2500V AC برای یک دقیقه بین بخش‌های برق‌دار و کیس ذکر شده است.

قبل از تعویض QM1000HA-24B چه مواردی باید بررسی شود؟

قبل از تعویض، باید سلامت مدار درایو بیس، باس DC، مسیرهای قدرت، اسنابر، فیوز، بار خروجی، هیت‌سینک و علت خرابی قطعه قبلی بررسی شود.

آیا می‌توان QM1000HA-24B را با یک ماژول IGBT جایگزین کرد؟

جایگزینی مستقیم با IGBT معمولاً مجاز نیست، مگر اینکه مدار درایو، پین‌آوت، ولتاژ، جریان، رفتار سوئیچینگ و شرایط حرارتی کاملاً بررسی و تأیید شود. این قطعه باید با مدل سازگار یا معادل فنی دقیق جایگزین شود.
