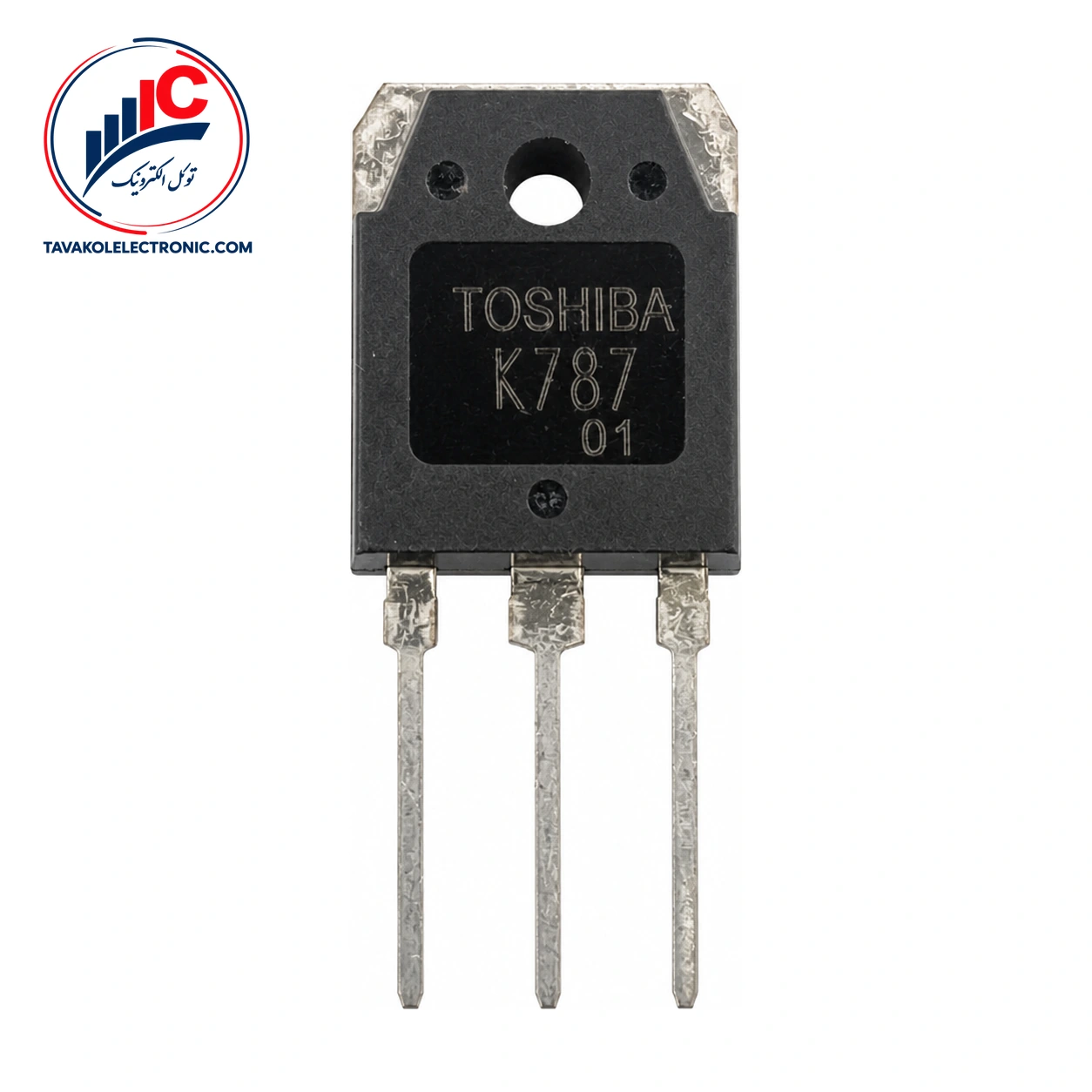

ماسفت 2SK787 یک ترانزیستور MOSFET از نوع N-channel است که برای منابع تغذیه سوئیچینگ، کنترل عملگرها و مدارهای پالسی معرفی شده است. این قطعه در پکیج TO-3PN عرضه میشود، سرعت سوئیچینگ بالایی دارد و 100% از نظر آوالانچ تست شده است.
در انتخاب این مدل، نوع کانال، پکیج، ترتیب پایهها و شرایط الکتریکی مدار را با نیاز واقعی طراحی یا تعمیر تطبیق دهید.
ولتاژ شکست درین-سورس حداقل 900V است. این مقدار در شرایط VGS=0، جریان ID برابر 250µA و دمای بدنه 25°C مشخص شده است. مقاومت درین-سورس در حالت روشن حداکثر 1.6Ω است و این مقدار در VGS=10V، جریان ID برابر 4A و دمای بدنه 25°C اندازهگیری شده است.
ولتاژ آستانه گیت بین 2.0V حداقل و 4.0V حداکثر اعلام شده است؛ این مقدار با VDS=10V، جریان ID برابر 1mA و دمای بدنه 25°C مشخص میشود. مقاومت حرارتی اتصال تا بدنه نیز حداکثر 1.0°C/W است.
| مشخصه | مقدار |
|---|---|
| نوع کانال | N-channel MOSFET |
| پکیج | TO-3PN |
| ولتاژ شکست درین-سورس | حداقل 900V، با شرایط مشخصشده |
| مقاومت روشن درین-سورس | حداکثر 1.6Ω در VGS=10V و ID=4A |
| مقاومت حرارتی اتصال تا بدنه | حداکثر 1.0°C/W |
ترتیب پایهها در پکیج TO-3PN به این صورت است: پایه 1 گیت، پایه 2 درین و پایه 3 سورس. هنگام نصب یا تعویض، شماره پایهها را با نقشه مدار و مشخصات قطعه تطبیق دهید تا اتصال گیت، درین و سورس درست انجام شود.
این مدل برای استفاده در منابع تغذیه سوئیچینگ، کنترل عملگرها و مدارهای پالسی معرفی شده است. نوع کانال N-channel، سرعت سوئیچینگ اعلامشده و مقاومت روشن مشخصشده، از نکاتی هستند که در بررسی این قطعه برای چنین کاربردهایی باید در نظر گرفته شوند.
در بخش حدود مطلق، جریان درین پیوسته 8A در دمای بدنه 25°C و توان تلفاتی کل 120W در همین دما اعلام شده است. این مقادیر حد مجاز هستند و نباید بهعنوان شرایط کاری عادی در نظر گرفته شوند. ولتاژ گیت-سورس نیز در حدود مطلق برابر ±20V است.
حداکثر دمای کاری پیوند 150°C و محدوده دمای نگهداری از 55- تا 150°C اعلام شده است. رعایت حدود الکتریکی و حرارتی در زمان استفاده ضروری است.
برای خرید ماسفت میتوانید قیمت و موجودی روز این قطعه را از توکل الکترونیک استعلام کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیشفاکتور برای سفارشها فراهم است. ضمانت اصالت کالا و بررسی پارتنامبر قبل از سفارش نیز به انتخاب دقیقتر کمک میکند.
هنگام ثبت سفارش، پارتنامبر این قطعه، نوع کانال N-channel و پکیج TO-3PN را با قطعه مورد نیاز خود تطبیق دهید. ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران از امکانات اعلامشده توکل الکترونیک است.
این قطعه یک MOSFET از نوع N-channel است و برای منابع تغذیه سوئیچینگ، کنترل عملگرها و مدارهای پالسی معرفی شده است.
پکیج آن TO-3PN است. پایه 1 گیت، پایه 2 درین و پایه 3 سورس در نظر گرفته شده است.
900V حداقل ولتاژ شکست درین-سورس در شرایط مشخصشده است و در بخش حدود مطلق نیز بهعنوان حد مجاز ولتاژ درین-سورس آمده است. بنابراین طراحی مدار باید با توجه به شرایط واقعی و حدود مجاز انجام شود.
ماسفت 2SK787 یک گزینه N-channel در پکیج TO-3PN است که برای سوئیچینگ منابع تغذیه، کنترل عملگرها و مدارهای پالسی معرفی شده است. ولتاژ شکست حداقل 900V، مقاومت روشن حداکثر 1.6Ω در شرایط تعیینشده و ترتیب پایههای مشخص، از مهمترین نکات انتخاب آن هستند.
برای اطلاع از قیمت، موجودی و شرایط تأمین، سفارش خود را با ذکر پارتنامبر 2SK787 ثبت کنید تا پیش از ارسال، تطبیق قطعه مورد نیاز بررسی شود.
| Part Number | 2SK787 |
|---|---|
| پکیج | TO-3PN |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 900 V, ID: 8 A |
