ماسفت IRF3710S

ویژگی‌ها
Part NumberIRF3710S
پکیجD2PAK
Channel TypeN-Channel
مشخصات فنیVDS: 100 V, ID: 57 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت IRF3710S

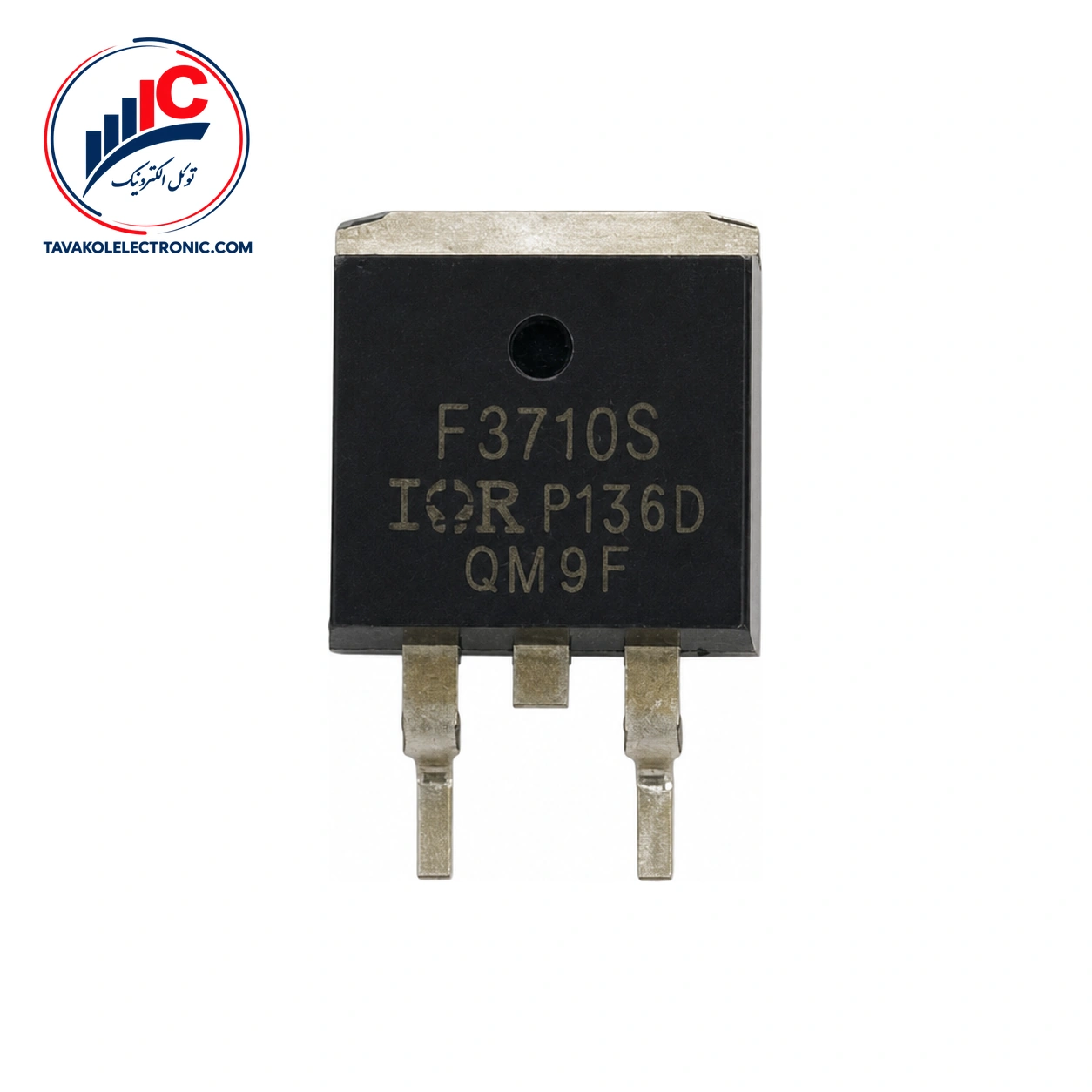

IRF3710S یک ترانزیستور MOSFET کانال N در پکیج TO-263 (D2PAK) است و برای کاربردهای سوئیچینگ عرضه می‌شود.

ویژگی‌های کلیدی IRF3710S

– نوع قطعه: ترانزیستور MOSFET کانال N – کاربرد: سوئیچینگ – پکیج: TO-263 (D2PAK) – ولتاژ شکست Drain-Source: حداقل 100 V – مقاومت Drain-Source در حالت روشن: حداکثر 25 mΩ


مشخصات فنی IRF3710S

پارامتر مقدار
نوع کانال N-channel MOSFET
کاربرد سوئیچینگ
پکیج TO-263 (D2PAK)
ولتاژ شکست BVDSS حداقل 100 V؛ VGS=0 V و ID=0.25 mA
ولتاژ آستانه VGS(th) 2.0 تا 4.0 V؛ VDS=VGS و ID=0.25 mA
مقاومت RDS(on) حداکثر 25 mΩ؛ VGS=10 V و ID=28 A

بررسی پارامترهای الکتریکی IRF3710S

ولتاژ شکست Drain-Source این قطعه حداقل 100 V است و با VGS=0 V و ID=0.25 mA مشخص شده است. ولتاژ آستانه گیت نیز بین 2.0 تا 4.0 V قرار دارد و در شرایط VDS=VGS و ID=0.25 mA اندازه‌گیری می‌شود.

مقاومت RDS(on) حداکثر 25 mΩ است و برای VGS=10 V و ID=28 A اعلام شده است. جریان نشتی Drain-Source هم با VDS=100 V و VGS=0 V، حداکثر 20 μA در Tj=25°C و حداکثر 250 μA در Tj=125°C است. مقاومت حرارتی حداکثر کانال به کیس 0.75°C/W اعلام شده و در بررسی حرارتی قطعه باید همین مقدار در نظر گرفته شود.

همچنین برخی مقادیر مانند VDSS، VGSS، جریان پیوسته و توان تلفاتی در محدوده حد مجاز قرار می‌گیرند و برای استفاده عادی مدار به‌عنوان مقدار کاری در نظر گرفته نمی‌شوند.


خرید و استعلام قیمت IRF3710S

برای استعلام قیمت و موجودی روز این قطعه با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی، امکان دریافت پیش‌فاکتور، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران از خدمات فروشگاه است.

پیش از ثبت سفارش، پارت‌نامبر و پکیج TO-263 (D2PAK) را با نیاز مدار و نمونه موجود تطبیق دهید. بررسی پارت‌نامبر قبل از سفارش امکان‌پذیر است و کالا با ضمانت اصالت کالا عرضه می‌شود.


سؤالات متداول درباره IRF3710S

IRF3710S چه نوع ماسفتی است؟

این قطعه یک ترانزیستور MOSFET کانال N با کاربرد سوئیچینگ است.

پکیج IRF3710S چیست؟

پکیج آن TO-263 (D2PAK) است. پیش از خرید، تطبیق پکیج با شرایط نصب و نمونه موردنظر را بررسی کنید.

مقدار RDS(on) در این قطعه چقدر است؟

مقاومت Drain-Source در حالت روشن حداکثر 25 mΩ است و این مقدار در VGS=10 V و ID=28 A مشخص شده است.


جمع‌بندی و سفارش IRF3710S

IRF3710S یک ماسفت کانال N در پکیج TO-263 (D2PAK) است که برای کاربردهای سوئیچینگ ارائه می‌شود. ولتاژ شکست حداقل 100 V، مقاومت RDS(on) حداکثر 25 mΩ، ولتاژ آستانه 2.0 تا 4.0 V و جریان نشتی اعلام‌شده از داده‌های اصلی برای بررسی اولیه هستند. هنگام مقایسه با نیاز مدار، شرایط آزمون هر پارامتر را هم در نظر بگیرید.

برای خرید ماسفت و دریافت قیمت و موجودی روز، پارت‌نامبر موردنیاز خود را با توکل الکترونیک در میان بگذارید تا پیش از سفارش بررسی لازم انجام شود.

توضیحات تکمیلی

Part Number

IRF3710S

پکیج

D2PAK

Channel Type

N-Channel

مشخصات فنی

VDS: 100 V, ID: 57 A
