کارکرد اصلی این IC به بخش اسیلاتور افقی و همگامسازی گیرنده تلویزیون مربوط است. فرکانس اسیلاتور آزاد، در شرایط R15−16 برابر ۳٫۳ کیلواهم، مقدار تیپیک ۱۵۶۲۵ هرتز دارد. این شرط باید هنگام مقایسه مقدار فرکانس با مدار واقعی در نظر گرفته شود.
مشخصههای الکتریکی با ولتاژ تغذیه ۱۲ ولت و در دمای محیط ۲۵ درجه سانتیگراد بیان شدهاند، مگر آنکه برای یک پارامتر شرط دیگری ذکر شده باشد. مصرف جریان تیپیک نیز ۳۶ میلیآمپر است؛ این مقدار با I1 و I2 برابر صفر و تغذیه ۱۲ ولت تعریف شده است.
| پارامتر | مقدار | شرط یا توضیح |
|---|---|---|
| ولتاژ تغذیه مشخصههای الکتریکی | ۱۲ V | TA = 25 °C |
| مصرف جریان تیپیک | ۳۶ mA | I1 و I2 = 0، V1−16 = 12 V |
| فرکانس اسیلاتور آزاد | ۱۵۶۲۵ Hz تیپیک | R15−16 = ۳٫۳ kΩ |
| ورودی ویدئویی با همگامسازی مثبت | ۱٫۰ تا ۷٫۰ V p-p | مقدار تیپیک ۳٫۰ V p-p |
ورودی سیگنال ویدئویی با همگامسازی مثبت، حداقل ۱٫۰ و حداکثر ۷٫۰ ولت پیکتوپیک دارد و مقدار تیپیک آن ۳٫۰ ولت پیکتوپیک است. این بازه برای تطبیق سیگنال ورودی با شرایط مدار اهمیت دارد. ورودی گیت نویز نیز حداقل ۰٫۷ ولت پیک است و در پایانه ۹ تعریف شده است.
خروجی پالس همگامسازی مرکب در پایانه ۷، مقدار تیپیک ۱۰ ولت پیکتوپیک دارد. خروجی پالس درایور در پایانه ۲ نیز مقدار تیپیک ۱۰ ولت پیکتوپیک ارائه میکند و جریان پیک خروجی آن حداکثر ۲۰۰ میلیآمپر است. این مقادیر را باید در کنار شرایط سیگنال و اجزای متصل در مدار بررسی کرد.
TBA920 برای مدارهایی قابل بررسی است که به جداسازی همگامسازی، کنترل نویز، نوسانسازی افقی و مقایسه فاز نیاز دارند. وجود رابط برای سیستمهای انحراف SCR و ترانزیستوری نیز میتواند در تعمیر گیرندههای تلویزیونی مرتبط با این ساختارها اهمیت داشته باشد.
برای انتخاب، نام کامل قطعه و مشخصات مدار خود را با یکدیگر تطبیق دهید. ولتاژهای ورودی و خروجی، پایانههای سیگنال و شرایط تغذیه را از روی شماتیک کنترل کنید. مقدار ۱۳٫۲ ولت برای تغذیه، حداکثر مطلق است و نباید بهعنوان ولتاژ کاری معمول در نظر گرفته شود. توان تلفاتی ۶۰۰ میلیوات نیز حد حداکثر مطلق است، نه مقدار پیشنهادی برای کارکرد عادی.
بازه دمایی ۲۰- تا ۶۰+ درجه سانتیگراد در بخش حداکثر مطلق درج شده است؛ در نتیجه استفاده از آن بهعنوان تضمین عملکرد عادی نیازمند بررسی شرایط مدار است. بازه نگهداری ۵۵- تا ۱۲۵+ درجه سانتیگراد نیز بهعنوان حد دمای ذخیرهسازی اعلام شده است.
برای استعلام قیمت آی سی، موجودی روز و شرایط فروش تکی یا تعدادی، با توکل الکترونیک تماس بگیرید. امکان دریافت پیشفاکتور، خرید عمده و تأمین شرکتی وجود دارد و سفارشها به سراسر کشور ارسال میشوند. این قطعه با ضمانت اصالت کالا عرضه میشود.
این قطعه یک مدار مجتمع مونولیتیک برای کاربردهای گیرنده تلویزیون است و عملکردهای اسیلاتور افقی و همگامسازی را ارائه میکند. جداکننده همگامسازی، گیت نویز و دو مقایسهگر فاز نیز در آن یکپارچه شدهاند.
بله. خروجی پالس درایور در پایانه ۲، مقدار تیپیک ۱۰ ولت پیکتوپیک دارد و جریان پیک آن حداکثر ۲۰۰ میلیآمپر است. خروجی پالس همگامسازی مرکب در پایانه ۷ نیز مقدار تیپیک ۱۰ ولت پیکتوپیک دارد.
این IC گزینهای تخصصی برای مدارهای گیرنده تلویزیون با نیاز به اسیلاتور افقی، جداسازی همگامسازی، گیت نویز و مقایسه فاز است. پیش از سفارش، شرایط مدار، پایانههای سیگنال و پارتنامبر را تطبیق دهید.
| Part Number | TBA920 |
|---|---|
| پکیج | DIP-16 |

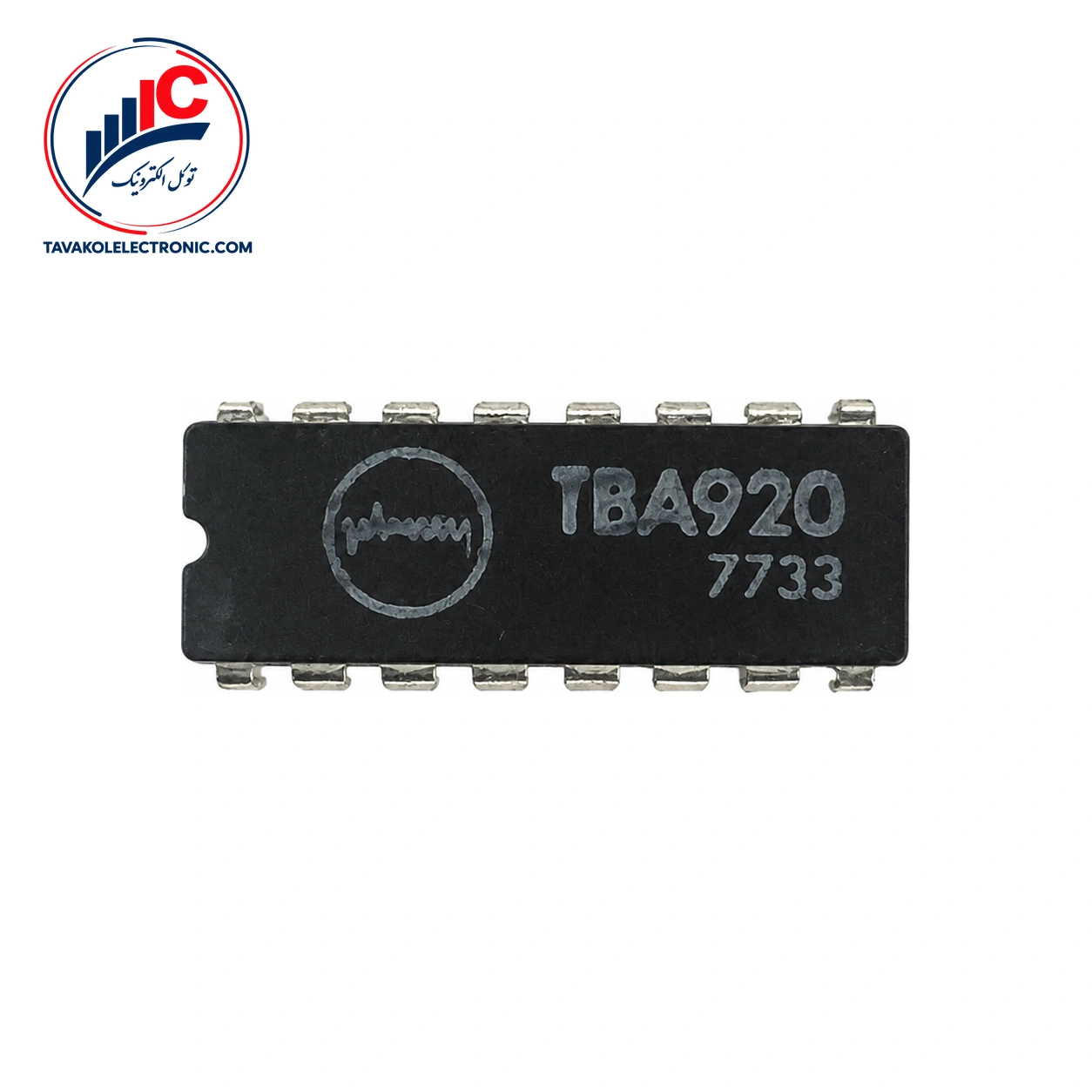

آی سی TBA920
