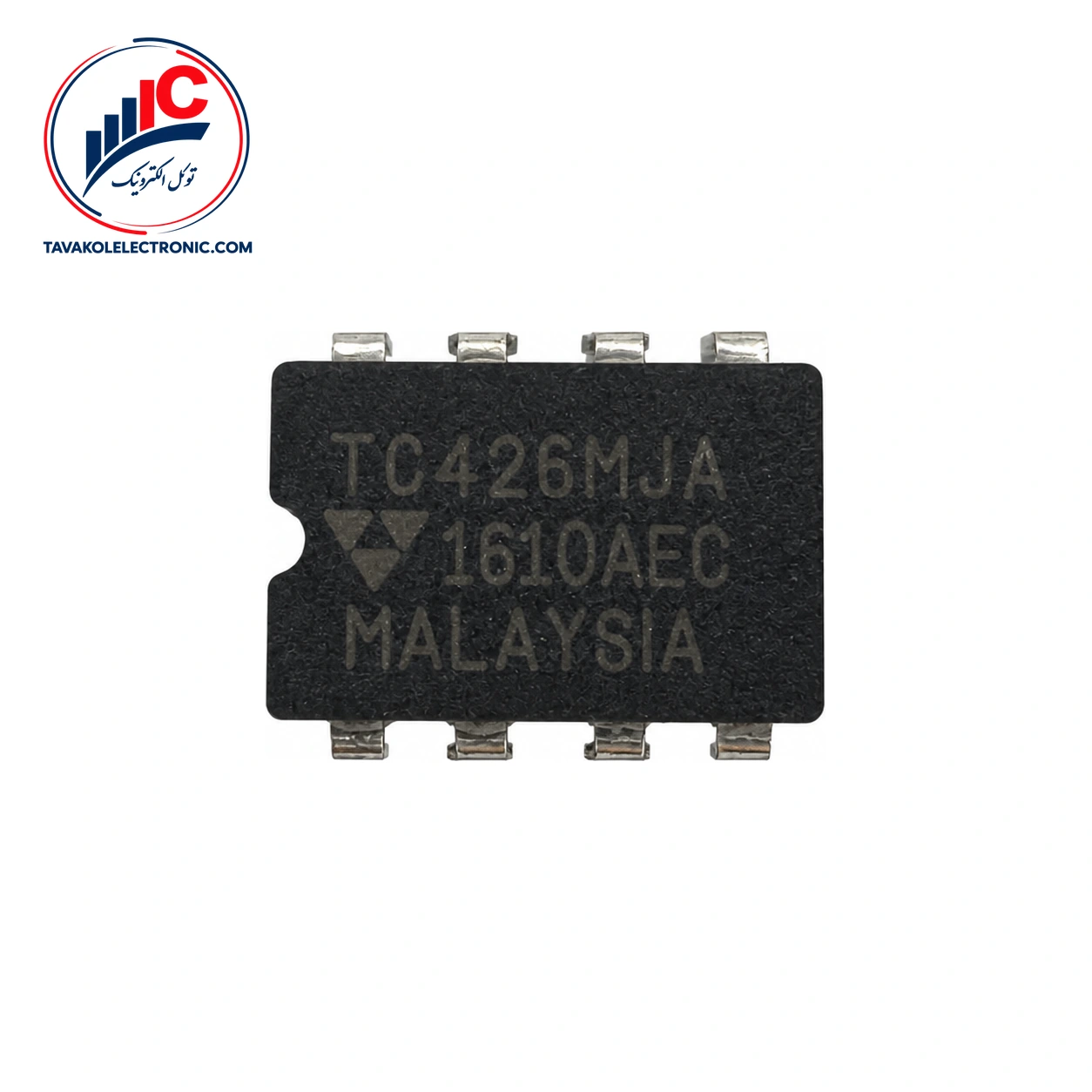

آی سی TC426MJA

معرفی TC426MJA

TC426MJA یک آی‌سی درایور توان دوگانه برای Power MOSFET است که با فناوری CMOS و عملکرد پرسرعت طراحی شده و پیکربندی معکوس‌کننده دارد. ورودی‌های این قطعه با سطوح منطقی TTL و CMOS سازگار هستند.

این مدل در پکیج 8-Pin CERDIP عرضه می‌شود. محدوده تغذیه عملیاتی TC426MJA از 4.5V تا 18V است و نسخه M این قطعه در محدوده دمایی -55°C تا +125°C کار می‌کند.

ویژگی‌های کلیدی TC426MJA

– درایور دوگانه پرسرعت CMOS برای Power MOSFET – پیکربندی معکوس‌کننده – ورودی سازگار با منطق TTL و CMOS – جریان خروجی پیک معمولی 1.5A – تغذیه عملیاتی 4.5V تا 18V – محدوده دمای کار نسخه M از -55°C تا +125°C – پکیج 8-Pin CERDIP

مشخصات فنی TC426MJA

جریان خروجی پیک 1.5A مقدار معمولی این قطعه است. زمان‌های سوئیچینگ هم بسته به بار و سطح درایو معنا پیدا می‌کنند.

خروجی‌ها می‌توانند یک درایو 18V را به بار 1000pF در 30 نانوثانیه اعمال کنند. مقاومت خروجی پایین، در شرایط IOUT = 10mA، VDD = 18V و دمای محیط +25°C، مقدار معمولی 6Ω و حداکثر 10Ω دارد. حداکثر زمان خیز 30 نانوثانیه و حداکثر زمان تأخیر tD2 برابر 75 نانوثانیه است.

سطوح منطقی و مشخصات زمانی

در دمای +25°C و برای VDD بین 4.5V تا 18V، حداقل ولتاژ ورودی High برابر 2.4V و حداکثر ولتاژ ورودی Low برابر 0.8V است. جریان ورودی در دمای +25°C، با شرط 0V ≤ VIN ≤ VDD، از -1µA تا +1µA مشخص شده است.

حداکثر جریان تغذیه 8mA است؛ این مقدار با اعمال VIN = 3V به هر دو ورودی و در دمای +25°C بیان شده است.

کاربردهای TC426MJA در مدار

کاربردهای این قطعه شامل منابع تغذیه سوئیچینگ، درایو ترانسفورمر پالسی، درایور خطوط کلاک و درایور کابل کواکسیال است. وجود دو درایور، پیکربندی معکوس‌کننده و ورودی TTL/CMOS به طراح کمک می‌کند گزینه مناسب را بر اساس ساختار سیگنال و نیاز بخش سوئیچینگ بررسی کند.

در طراحی، محدوده تغذیه، جریان خروجی پیک، زمان خیز و زمان تأخیر را کنار نوع بار قرار دهید. همچنین پکیج 8-Pin CERDIP را با فضای برد و نمونه موردنیاز مقایسه کنید. اگر در حال مقایسه انواع آی سی برای بخش درایو هستید، سازگاری ورودی با TTL/CMOS و نیاز مدار به خروجی معکوس‌کننده می‌تواند معیار اولیه مناسبی باشد.

قیمت و خرید TC426MJA از توکل الکترونیک

توکل الکترونیک ضمانت اصالت کالا را ارائه می‌کند. هنگام ثبت درخواست، کد دقیق قطعه، تعداد موردنیاز و پکیج 8-Pin CERDIP را اعلام کنید تا بررسی پارت‌نامبر قبل از سفارش انجام شود.

سؤالات متداول درباره این آی‌سی

TC426MJA چه نوع قطعه‌ای است؟

این IC یک درایور دوگانه پرسرعت CMOS برای Power MOSFET است که در پیکربندی معکوس‌کننده کار می‌کند و ورودی‌های سازگار با سطوح منطقی TTL و CMOS دارد.

پکیج این مدل چیست؟

این مدل در پکیج 8-Pin CERDIP عرضه می‌شود.

جمع‌بندی و سفارش

TC426MJA برای مدارهایی با نیاز به درایور دوگانه پرسرعت MOSFET، ورودی TTL/CMOS و پیکربندی معکوس‌کننده گزینه‌ای قابل بررسی است. جریان خروجی پیک معمولی 1.5A، تغذیه 4.5V تا 18V و پکیج 8-Pin CERDIP از نکات مهم انتخاب آن هستند. برای دریافت قیمت، بررسی موجودی و ثبت سفارش، کد قطعه و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.
