2SK1507 یک ترانزیستور ماسفت کانال N از محصولات Inchange Semiconductor است که در پکیج TO-220F عرضه میشود. این مدل برای کاربردهای ولتاژ بالا و سوئیچینگ سریع، از جمله منابع تغذیه سوئیچینگ آفلاین، UPS، کنترل موتورهای AC و DC و درایور رله و سلونوئید معرفی شده است.
در زمان انتخاب این قطعه، شماره فنی، نوع کانال و پکیج نصب را با نمونه موجود در مدار تطبیق دهید. مشخصات الکتریکی را هم باید با شرایط واقعی طراحی، جریان بار و روش دفع حرارت مقایسه کرد.
– نوع قطعه: ترانزیستور ماسفت کانال N – پکیج: TO-220F – ولتاژ شکست درین به سورس: حداقل 600 V – مقاومت روشن حالت: 0.85 Ω معمولی و 1.0 Ω حداکثر – زمان خیز: 30 ns معمولی و 45 ns حداکثر – زمان روشن‌شدن: 80 ns معمولی و 120 ns حداکثر
ولتاژ شکست درین به سورس حداقل 600 V است و این مقدار در شرایط VGS=0، جریان ID برابر 1 mA و دمای بدنه TC=25°C مشخص شده است. این مشخصه را باید در کنار شرایط کاری مدار بررسی کرد و نباید آن را به‌تنهایی معادل ولتاژ کاری پیشنهادی دانست.
مقاومت روشن حالت در شرایط VGS=10 V و ID=5 A، مقدار معمولی 0.85 Ω و حداکثر 1.0 Ω دارد. ولتاژ آستانه گیت نیز در VDS=0، ID=1 mA و TC=25°C، حداقل 2.5 V، معمولاً 3.5 V و حداکثر 5.0 V است. مقدار آستانه به‌تنهایی نشان‌دهنده روشن‌شدن کامل قطعه در هر سطح ولتاژ گیت نیست.
| مشخصه | مقدار | شرایط آزمون |
|---|---|---|
| نوع کانال | N-channel | ترانزیستور ماسفت |
| پکیج | TO-220F | پکیج نصب |
| ولتاژ شکست درین به سورس | حداقل 600 V | VGS=0، ID=1 mA، TC=25°C |
| مقاومت روشن حالت | 0.85 معمولی، 1.0 حداکثر Ω | VGS=10 V، ID=5 A، TC=25°C |
| نشتی گیت به سورس | حداکثر ±100 nA | VGS=±30 V، VDS=0، TC=25°C |
زمان افت 80 ns معمولی و 120 ns حداکثر، و زمان خاموش‌شدن 160 ns معمولی و 240 ns حداکثر است. این زمان‌ها در شرایط VGS=10 V، ID=9 A، RL=25 Ω و TC=25°C اندازه‌گیری شده‌اند؛ بنابراین مقایسه آن‌ها باید با شرایط مدار انجام شود.
ولتاژ مستقیم دیود، در IF=9 A و با VGS=0، مقدار معمولی 1.1 V و حداکثر 1.5 V دارد. این مقدار برای بررسی مسیرهای جریان مرتبط با دیود در مدار قابل توجه است.
این ماسفت برای منابع تغذیه سوئیچینگ آفلاین، UPS، کنترل موتورهای AC و DC، درایور رله و درایور سلونوئید کاربرد دارد. ترکیب ولتاژ شکست اعلام‌شده و زمان‌های سوئیچینگ نانوثانیه‌ای، این قطعه را برای بررسی در مدارهای سوئیچینگ با ولتاژ بالا مناسب می‌کند؛ بااین‌حال انتخاب نهایی باید بر پایه شرایط واقعی مدار و مشخصات کامل طراحی انجام شود.
مقادیر 600 V برای حد مطلق ولتاژ درین به سورس، ±30 V برای حد مطلق ولتاژ گیت به سورس، 9 A برای جریان پیوسته و 150°C برای حداکثر دمای پیوند، فقط حدود مجاز مطلق هستند و نباید به‌عنوان شرایط عملکرد دائمی در نظر گرفته شوند.
برای استعلام قیمت و موجودی روز 2SK1507 با توکل الکترونیک تماس بگیرید. امکان فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و همچنین دریافت پیش‌فاکتور وجود دارد. ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران از گزینه‌های خرید این مجموعه است.
پیش از ثبت سفارش، شماره فنی و پکیج TO-220F را با قطعه موردنیاز خود تطبیق دهید. برای بررسی قطعات هم‌گروه میتوانید عبارت مشاهده ماسفت را دنبال کنید و هنگام درخواست، تعداد موردنیاز خود را نیز اعلام کنید.
2SK1507 یک ماسفت کانال N با پکیج TO-220F، ولتاژ شکست درین به سورس حداقل 600 V و مشخصات سوئیچینگ نانوثانیه‌ای است. این قطعه در منابع تغذیه سوئیچینگ آفلاین، UPS، کنترل موتور و درایور رله یا سلونوئید کاربرد دارد. برای اطلاع از قیمت، موجودی و شرایط تأمین، سفارش خود را با ذکر دقیق شماره فنی به توکل الکترونیک ارسال کنید.
بله، این ماسفت یک ترانزیستور ماسفت کانال N است و در پکیج TO-220F عرضه میشود.
پکیج این قطعه TO-220F است. تطبیق پکیج و شماره فنی پیش از خرید یا جایگزینی اهمیت دارد.
کاربردهای اعلام‌شده شامل منابع تغذیه سوئیچینگ آفلاین، UPS، کنترل موتورهای AC و DC و درایور رله و سلونوئید است.
| Part Number | 2SK1507 |
|---|---|
| پکیج | TO-220F |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 600 V, ID: 9 A |

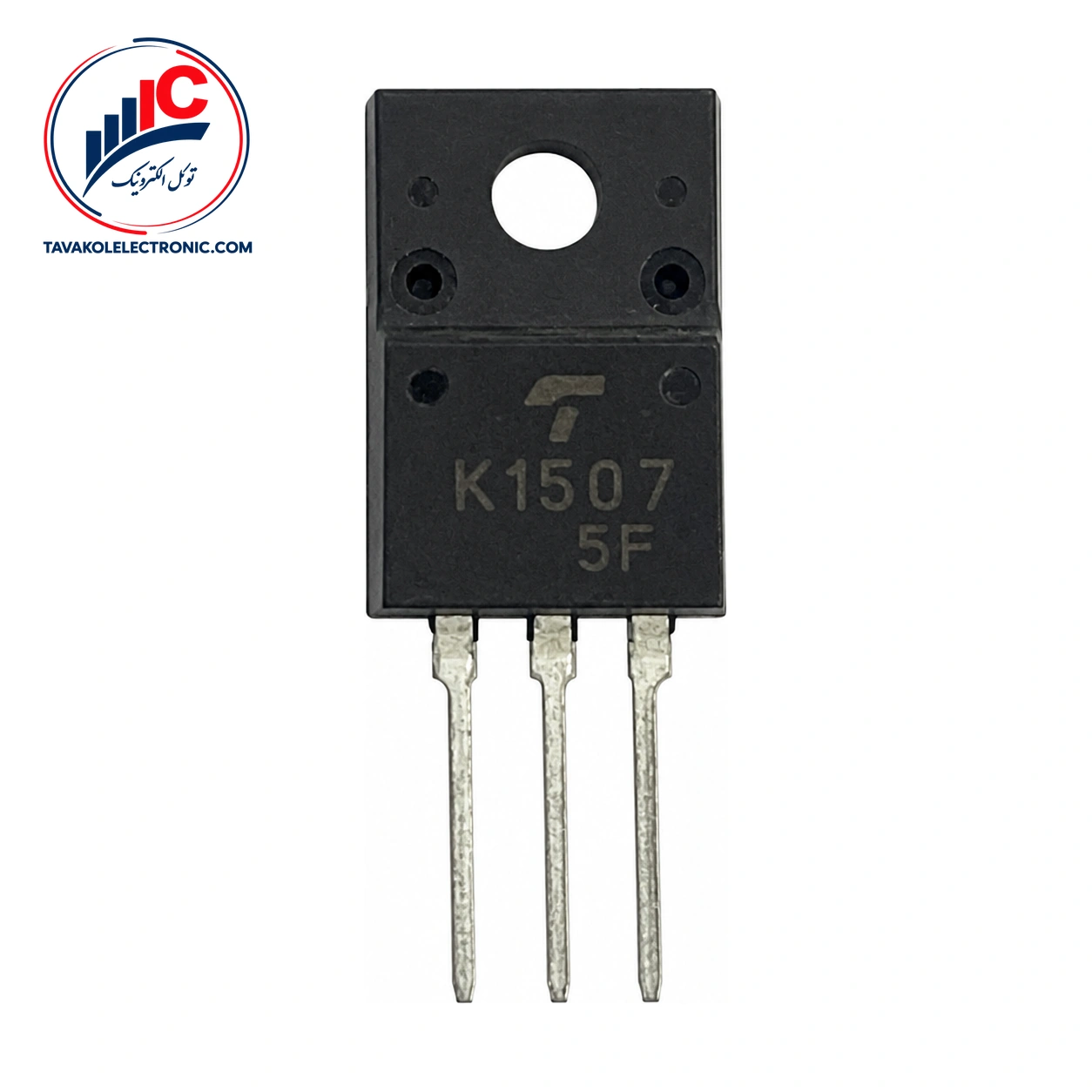

ماسفت 2SK1507
