2SK3878 یک ماسفت سیلیکونی با کانال N و ساختار π-MOSIV از Toshiba است. کاربرد این قطعه، رگولاتورهای سوئیچینگ است؛ بنابراین در انتخاب آن باید نوع کانال، شرایط ولتاژی، مقاومت روشن و پارامترهای سوئیچینگ را با مدار موردنظر تطبیق دهید.
این قطعه در پکیج JEITA SC-65 عرضه میشود و Toshiba شناسه 2-16C1B را برای آن به‌کار می‌برد.
کاربرد ثبت‌شده برای این ماسفت، مدارهای رگولاتور سوئیچینگ است. مشخصات الکتریکی زیر برای بررسی اولیه انتخاب قطعه مفید هستند؛ بااین‌حال شرایط واقعی درایو گیت، بار و دفع حرارت باید جداگانه در طراحی شما بررسی شود.
ولتاژ شکست درین-سورس این قطعه حداقل 900 V است. مقاومت روشن درین-سورس در شرایط VGS = 10 V، ID = 4 A و Ta = 25°C، مقدار typical برابر 1.0 Ω و مقدار maximum برابر 1.3 Ω دارد. ولتاژ آستانه گیت نیز در شرایط VDS = 10 V، ID = 1 mA و Ta = 25°C، بین 2.0 تا 4.0 V اعلام شده است.
هدایت انتقالی در شرایط VDS = 15 V، ID = 4 A و Ta = 25°C، مقدار typical برابر 7.0 S و حداقل 3.5 S است. جریان قطع درین نیز در شرایط VDS = 720 V، VGS = 0 V و Ta = 25°C، حداکثر 100 μA مشخص شده است.
| پارامتر | مقدار | شرایط یا توضیح |
|---|---|---|
| نوع قطعه | ماسفت سیلیکونی N-Channel | ساختار π-MOSIV |
| ولتاژ شکست درین-سورس | حداقل 900 V | ID = 10 mA، VGS = 0 V، Ta = 25°C |
| مقاومت روشن درین-سورس | 1.0 Ω typical؛ 1.3 Ω maximum | VGS = 10 V، ID = 4 A، Ta = 25°C |
| پکیج | JEITA SC-65 | Toshiba 2-16C1B |
زمان‌های سوئیچینگ typical شامل زمان خیز 25 ns، زمان روشن‌شدن 65 ns، زمان افت 20 ns و زمان خاموش‌شدن 120 ns هستند. این مقادیر با VGS از 0 تا 10 V، ID برابر 4 A، RL برابر 100 Ω، VDD حدود 400 V، duty حداکثر 1 درصد و tw برابر 10 μs مشخص شده‌اند.
شارژ کل گیت 60 nC typical است و شرایط اندازه‌گیری آن VDD حدود 400 V، VGS = 10 V، ID = 9 A و Ta = 25°C بوده است.
ولتاژ 900 V درین-سورس، جریان DC درین 9 A و جریان پالسی 27 A، مقادیر حداکثر مطلق هستند و نباید به‌عنوان شرایط کار عادی یا مقدار طراحی پیوسته در نظر گرفته شوند. ولتاژ گیت-سورس نیز حداکثر ±30 V است. حداکثر دمای کانال 150°C اعلام شده است.
مقاومت حرارتی کانال تا کیس 0.833°C/W و کانال تا محیط 50°C/W است. در طراحی نهایی، شرایط نصب و دفع حرارت باید به‌گونه‌ای بررسی شوند که قطعه در محدوده‌های مجاز خود کار کند.
برای خرید ماسفت و ثبت درخواست، پارت‌نامبر و تعداد موردنیاز خود را اعلام کنید. توکل الکترونیک امکان ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران را دارد.
2SK3878 یک ماسفت سیلیکونی N-Channel از نوع π-MOSIV ساخت Toshiba است که برای کاربردهای رگولاتور سوئیچینگ در نظر گرفته شده است.
پکیج آن JEITA SC-65 است و Toshiba آن را با شناسه 2-16C1B معرفی می‌کند.
خیر. مقدار 900 V به‌عنوان ولتاژ شکست درین-سورس حداقل و همچنین به‌عنوان حداکثر مطلق ولتاژ درین-سورس ارائه شده است؛ بنابراین نباید بدون بررسی شرایط مدار به‌عنوان ولتاژ کار عادی تفسیر شود.
2SK3878 یک ماسفت N-Channel ساخت Toshiba با پکیج JEITA SC-65، کاربرد مشخص در رگولاتورهای سوئیچینگ، مقاومت روشن 1.0 Ω typical و ولتاژ شکست درین-سورس حداقل 900 V است. برای دریافت قیمت، موجودی و پیش‌فاکتور، پارت‌نامبر و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.
| Part Number | 2SK3878 |
|---|---|
| پکیج | JEITA SC-65; Toshiba 2-16C1B |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 900 V, ID: 9 A |

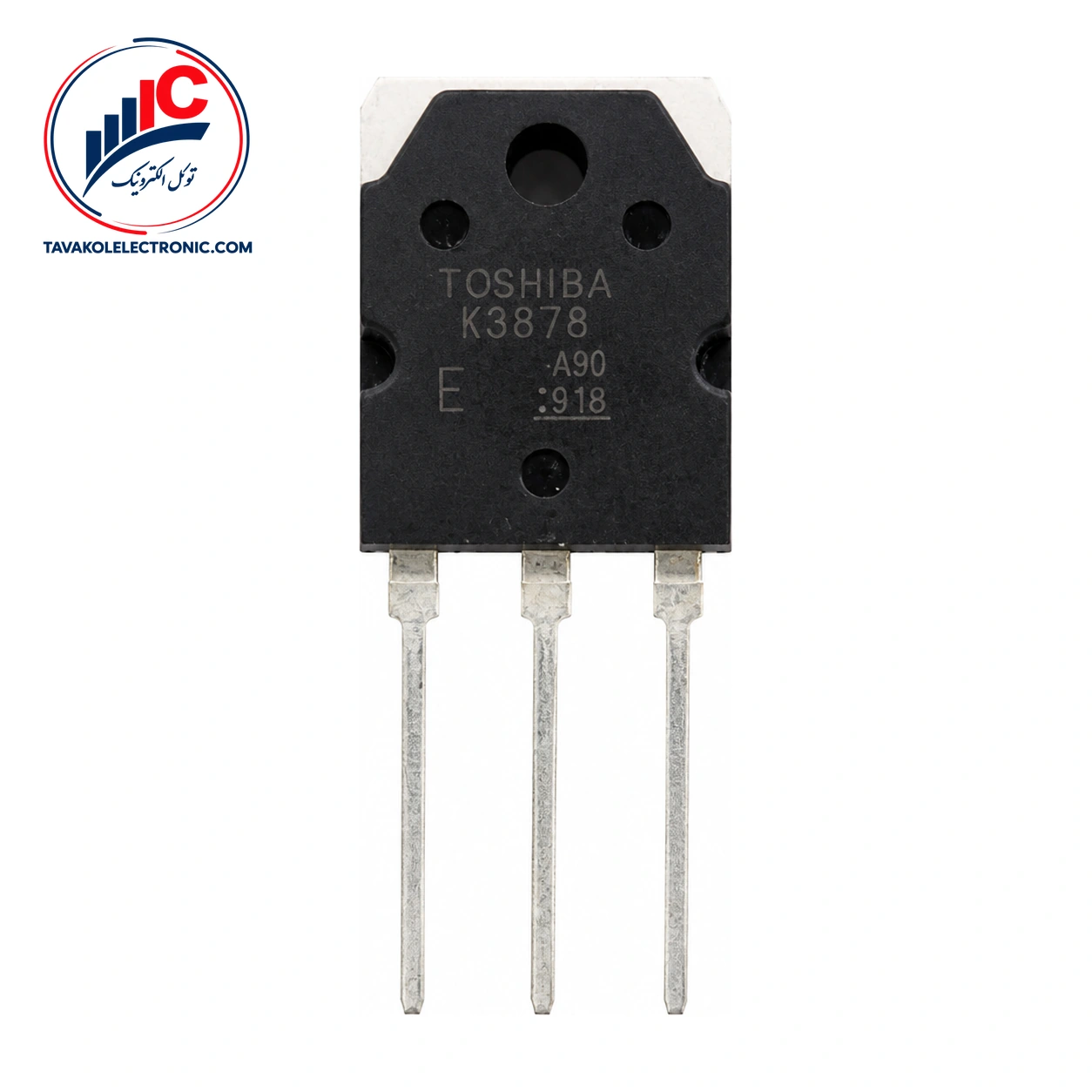

ماسفت 2SK3878
