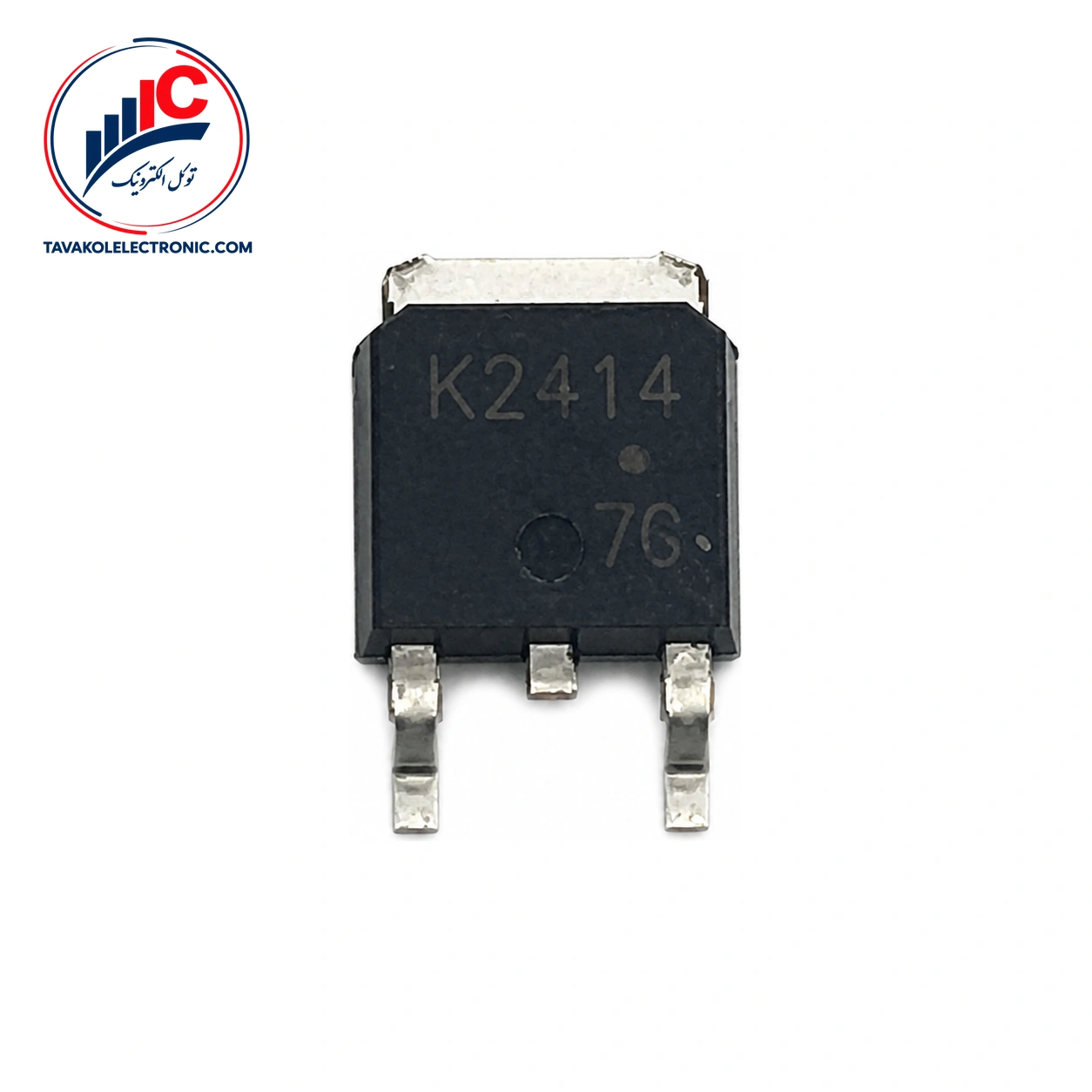

ماسفت 2SK2414

ویژگی‌ها
Part Number2SK2414
پکیجTO
مشخصات فنیVDS: 60 V
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت 2SK2414

2SK2414 یک ماسفت ساخت Kexin با پکیج TO-252 است. این قطعه در انتخاب جایگزین، به تطبیق دقیق پارت‌نامبر، نوع پکیج، آرایش پایه‌ها و شرایط الکتریکی مدار نیاز دارد. وجود دیودهای محافظ داخلی گیت-سورس و رتبه بالای آوالانش از ویژگی‌های ثبت‌شده این مدل هستند.

در پکیج TO-252، پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. این ترتیب باید با طراحی برد و قطعه موردنیاز هماهنگ باشد؛ ظاهر مشابه پکیج به‌تنهایی برای انتخاب قطعه کافی نیست.

نکات مهم انتخاب 2SK2414

مقاومت روشن این مدل با ولتاژ گیت و جریان درین تغییر می‌کند. بنابراین هنگام مقایسه با گزینه‌های دیگر، مقدار مقاومت را بدون توجه به شرایط آزمون تفسیر نکنید. ظرفیت ورودی نیز مقدار معمول 860 pF است و می‌تواند در بررسی بخش راه‌انداز گیت مفید باشد.

مشخصه مقدار
نوع قطعه MOSFET
سازنده Kexin
پکیج TO-252
ترتیب پایه‌ها 1: Gate، 2: Drain، 3: Source
مقاومت روشن حداکثر 70 mΩ در VGS = 10 V و ID = 5.0 A
مقاومت روشن حداکثر 95 mΩ در VGS = 4 V و ID = 5.0 A

برای مقایسه مدل‌های موجود در این گروه، عبارت خرید ماسفت را دنبال کنید.


مشخصات الکتریکی 2SK2414

حداکثر مقاومت درین-سورس در VGS برابر 10 V و ID برابر 5.0 A، 70 mΩ است. در VGS برابر 4 V و ID برابر 5.0 A، حداکثر مقاومت روشن به 95 mΩ می‌رسد. این دو مقدار، شرایط متفاوت تحریک گیت را نشان می‌دهند و باید هنگام بررسی افت ولتاژ و تلفات مدار در نظر گرفته شوند.

ولتاژ قطع گیت-سورس در VDS برابر 10 V و ID برابر 1 mA، حداقل 1.0 V، مقدار معمول 1.6 V و حداکثر 2.0 V است. ادمیتانس انتقال مستقیم نیز در VDS برابر 10 V و ID برابر 5 A، حداقل 7.0 S و مقدار معمول 12 S اعلام شده است.

مقادیر 60 V برای ولتاژ درین-سورس، ±20 V برای ولتاژ گیت-سورس، ±10 A برای جریان درین و 20 W برای توان تلفاتی، همگی حد مطلق هستند و در دمای محیط 25 °C مشخص شده‌اند. جریان پالسی ±40 A نیز فقط با عرض پالس حداکثر 10 μs و چرخه کاری حداکثر 1%، یک حد مطلق محسوب می‌شود.


قیمت و خرید ماسفت 2SK2414

برای استعلام قیمت و موجودی روز این قطعه با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. ضمانت اصالت کالا و ارسال به سراسر کشور نیز از خدمات فروشگاه است.

پیش از سفارش، پارت‌نامبر، پکیج TO-252 و ترتیب پایه‌ها را با قطعه موردنیاز تطبیق دهید. امکان بررسی پارت‌نامبر قبل از سفارش وجود دارد و حضور فیزیکی فروشگاه در بازار جمهوری تهران نیز برای مراجعه حضوری در دسترس است.


سؤالات متداول درباره 2SK2414

پکیج این ماسفت چیست؟

این مدل در پکیج TO-252 عرضه می‌شود. پایه 1 گیت، پایه 2 درین و پایه 3 سورس است.

مقاومت روشن قطعه چقدر است؟

حداکثر مقاومت روشن در VGS برابر 10 V و ID برابر 5.0 A، مقدار 70 mΩ است. در VGS برابر 4 V و همان جریان، حداکثر مقدار 95 mΩ اعلام شده است.


جمع‌بندی و سفارش 2SK2414

2SK2414 یک MOSFET ساخت Kexin با پکیج TO-252، دیودهای محافظ داخلی گیت-سورس و مقاومت روشن وابسته به ولتاژ گیت است. برای سفارش، پارت‌نامبر دقیق و شرایط موردنیاز مدار را اعلام کنید تا قیمت و موجودی روز بررسی شود.
