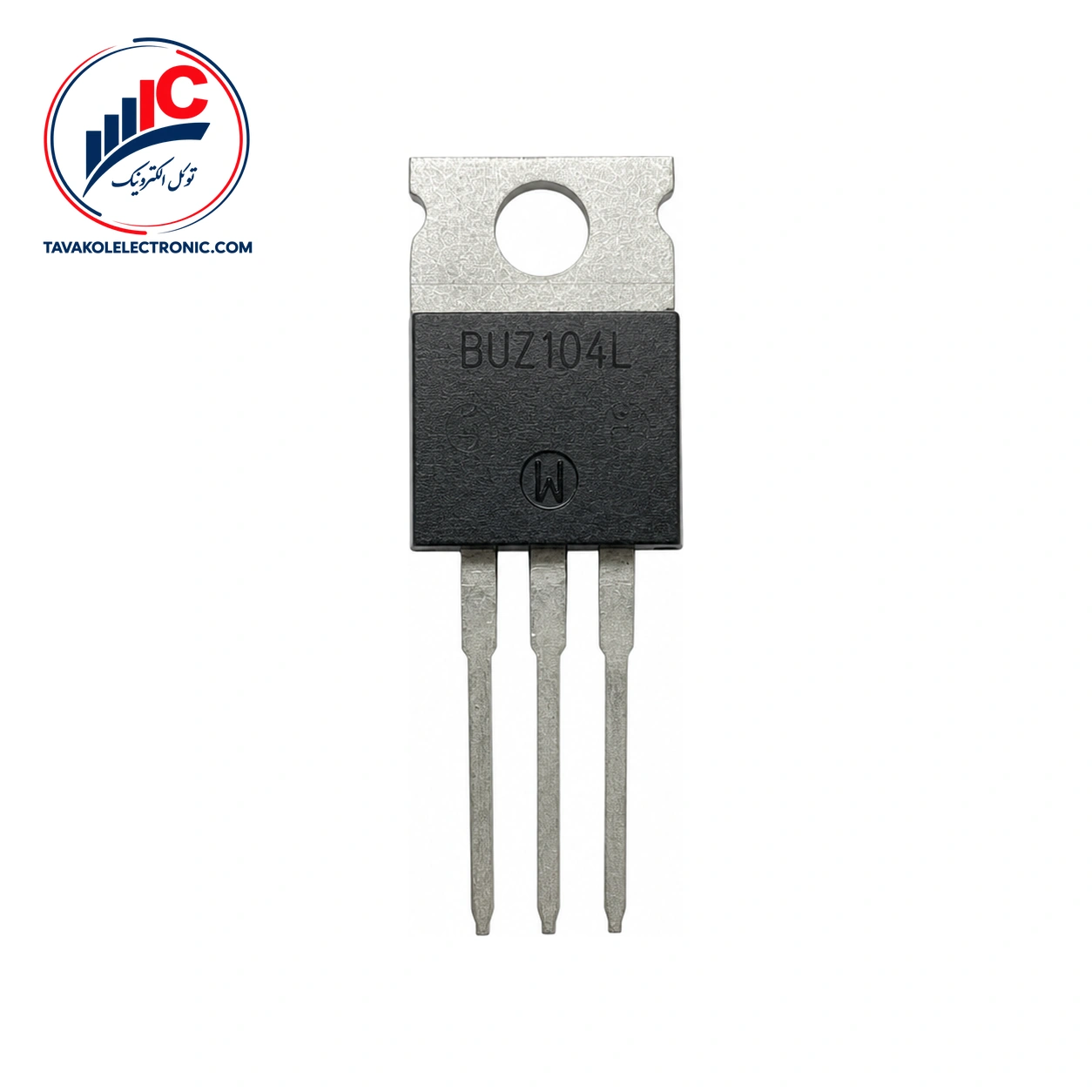

ماسفت BUZ104L

ویژگی‌ها
Part NumberBUZ104L
پکیجTO-220 AB
Channel TypeN-Channel
مشخصات فنیVDS: 50 V, ID: 17.5 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت BUZ104L

BUZ104L یک ماسفت قدرت کانال N از برند Siemens است که در حالت Enhancement کار می‌کند. این قطعه در پکیج TO-220 AB عرضه می‌شود و برای بررسی در مدارهایی که نوع کانال، حالت عملکرد و شکل نصب اهمیت دارد، گزینه‌ای مناسب برای ارزیابی است.

ویژگی‌های کلیدی BUZ104L

– نوع کانال: N channel – حالت کاری: Enhancement mode – پکیج: TO-220 AB – مقاومت روشن‌بودن درین-سورس: 0.085 Ω معمولی و 0.1 Ω حداکثر – ظرفیت ورودی: 420 pF معمولی و 560 pF حداکثر – ترارسانایی: 5 S حداقل و 9.2 S معمولی – تأخیر روشن‌شدن: 12 ns معمولی و 18 ns حداکثر

برای مشاهده گزینه‌های مرتبط، عبارت خرید ماسفت را بررسی کنید.


مشخصات فنی BUZ104L

مقاومت روشن‌بودن درین-سورس این قطعه 0.085 Ω به‌صورت معمولی و 0.1 Ω به‌صورت حداکثر است. این مقادیر در VGS = 5 V، جریان ID برابر 8.5 A و دمای پیوند 25 °C مشخص شده‌اند.

ولتاژ آستانه گیت از 1.2 V حداقل تا 2 V حداکثر، با مقدار معمولی 1.6 V اعلام شده است. شرط این اندازه‌گیری VGS = VDS، جریان ID برابر 1 mA و دمای پیوند 25 °C است. ظرفیت ورودی نیز در VGS = 0 V، VDS = 25 V، فرکانس 1 MHz و دمای پیوند 25 °C، مقدار معمولی 420 pF و حداکثر 560 pF دارد.

پارامتر مقدار
نوع کانال N channel
حالت کاری Enhancement mode
پکیج TO-220 AB
مقاومت روشن‌بودن 0.085 Ω معمولی؛ 0.1 Ω حداکثر
ظرفیت ورودی 420 pF معمولی؛ 560 pF حداکثر
ترارسانایی 5 S حداقل؛ 9.2 S معمولی

سوئیچینگ و دیود معکوس

تأخیر روشن‌شدن 12 ns معمولی و 18 ns حداکثر است. این مشخصه با VDD = 30 V، VGS = 5 V، ID = 3 A، RGS = 50 Ω و دمای پیوند 25 °C اندازه‌گیری شده است. ولتاژ مستقیم دیود معکوس 1.15 V معمولی و 1.8 V حداکثر، در VGS = 0 V و IF = 35 A است.

زمان بازیابی معکوس دیود 55 ns معمولی اعلام شده و شرط آزمون آن VR = 30 V، IF = IS، نرخ تغییر جریان 100 A/µs و دمای پیوند 25 °C است.


حدود مجاز و بررسی پیش از سفارش

ولتاژ شکست درین-سورس 50 V در شرایط آزمون مشخص‌شده، یک حد ثبت‌شده است و نباید به‌عنوان ولتاژ کاری عادی در نظر گرفته شود. جریان درین پیوسته 17.5 A در دمای بدنه 29 °C و جریان پالسی 70 A در دمای بدنه 25 °C نیز در بخش حدود مجاز قرار دارند.

حد ولتاژ گیت-سورس ±14 V و حداکثر توان تلفاتی 60 W در دمای بدنه 25 °C باید در طراحی رعایت شود. محدوده دمای پیوند ثبت‌شده از ‎-55 تا +175 °C است.


قیمت و خرید ماسفت BUZ104L

برای استعلام قیمت و موجودی روز، ثبت سفارش یا دریافت پیش‌فاکتور با توکل الکترونیک در ارتباط باشید. ضمانت اصالت کالا نیز مطابق شرایط فروشگاه ارائه می‌شود.


پرسش‌های متداول درباره BUZ104L

BUZ104L چه نوع ماسفتی است؟

این قطعه یک ترانزیستور قدرت کانال N با حالت Enhancement و پکیج TO-220 AB است.

آیا جریان 17.5 A جریان کاری عادی است؟

خیر. این مقدار در بخش حدود مجاز و با شرط دمای بدنه 29 °C بیان شده است. برای تعیین جریان کاری باید شرایط حرارتی و طراحی واقعی مدار بررسی شود.


جمع‌بندی و ثبت سفارش

اگر به ماسفت قدرت کانال N با حالت Enhancement، پکیج TO-220 AB، مقاومت روشن‌بودن مشخص و پارامترهای سوئیچینگ ثبت‌شده نیاز دارید، BUZ104L می‌تواند در فهرست بررسی شما قرار بگیرد. برای دریافت قیمت، موجودی و پیش‌فاکتور، پارت‌نامبر و نیاز خرید خود را برای توکل الکترونیک ارسال کنید.

توضیحات تکمیلی

Part Number

BUZ104L

پکیج

TO-220 AB

Channel Type

N-Channel

مشخصات فنی

VDS: 50 V, ID: 17.5 A
