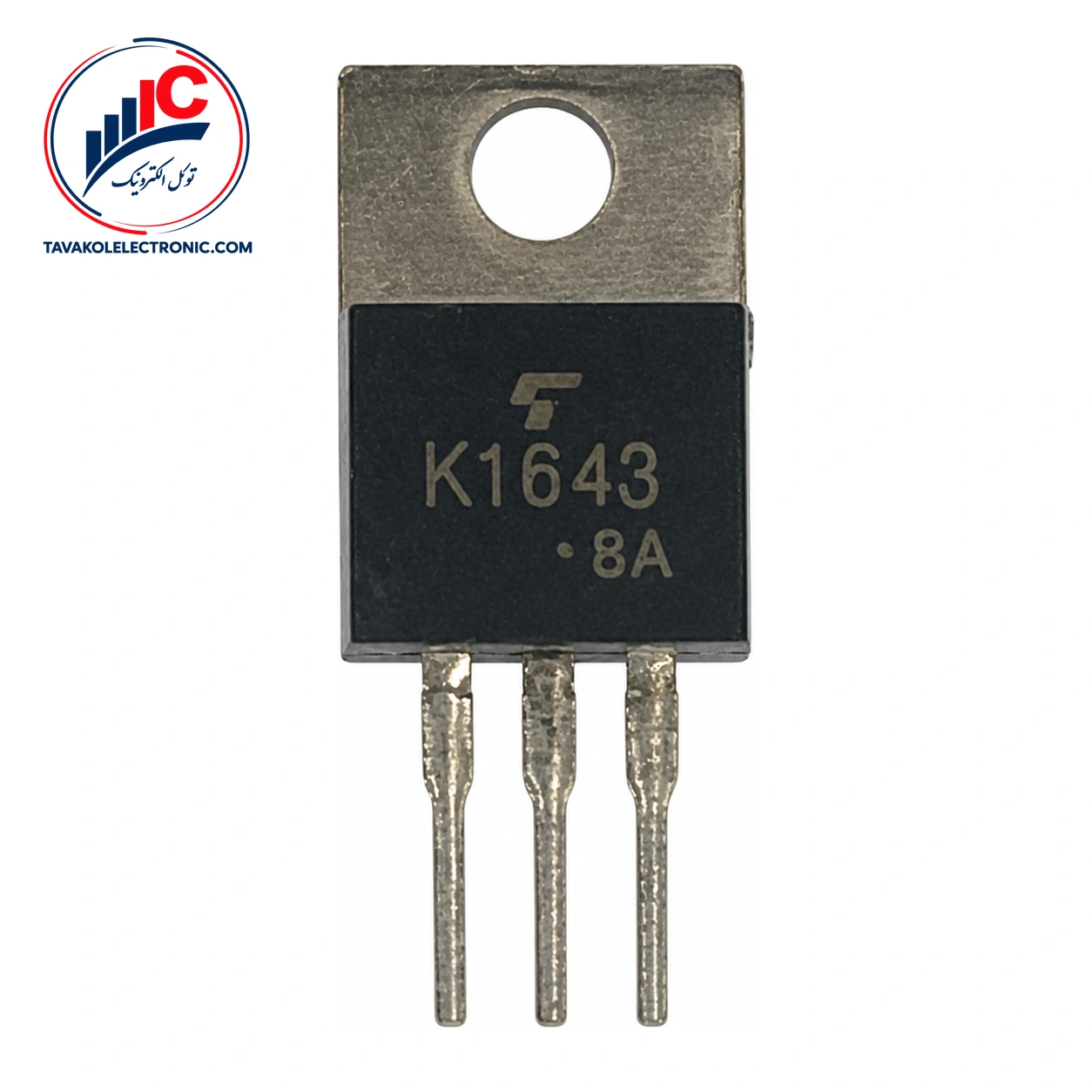

ماسفت 2SK1643 یک ماسفت کانال N سیلیکونی از Toshiba با ساختار π-MOSII-5 است. این قطعه برای سوئیچینگ سریع و جریانبالا طراحی شده و در مبدلهای DC-DC و درایو موتور هم بهکار میرود. پکیج قطعه TO-220AB است و با شناسههای EIAJ SC-46 و Toshiba 2-10P1B نیز معرفی میشود.
برای انتخاب 2SK1643 باید کانال N بودن، سطح ولتاژ کاری مدار و شرایط جریانکشی را در نظر گرفت. ولتاژ شکست درین-سورس این قطعه حداقل 900V است؛ این مقدار در شرایط آزمون مشخصشده برای V(BR)DSS یعنی جریان درین 10mA و ولتاژ گیت-سورس صفر ولت بیان میشود.
این ماسفت برای سوئیچینگ سریع و جریانبالا، مبدلهای DC-DC و مدارهای درایو موتور مشخص شده است. مقاومت روشن RDS(ON) در شرایط VGS=10V و ID=2A، مقدار معمول 2.5Ω و حداکثر 2.8Ω دارد.
| مشخصه | مقدار |
|---|---|
| نوع قطعه | ماسفت کانال N سیلیکونی |
| پکیج | TO-220AB / EIAJ SC-46 |
| V(BR)DSS | حداقل 900V، در ID=10mA و VGS=0V |
| RDS(ON) | 2.5Ω معمول، 2.8Ω حداکثر، در VGS=10V و ID=2A |
| Vth | 1.5 تا 3.5V، در VDS=10V و ID=1mA |
ولتاژ آستانه گیت Vth این قطعه در بازه 1.5 تا 3.5V، با شرایط VDS=10V و ID=1mA مشخص شده است. این مقدار بهتنهایی ولتاژ لازم برای روشنشدن کامل ماسفت را تعیین نمیکند؛ برای ارزیابی افت روشن، RDS(ON) را در VGS=10V در نظر بگیرید.
در آزمون سوئیچینگ با ID=2A، VGS=10V، VDD=400V و RL=200Ω، زمان صعود معمول 18ns و حداکثر 35ns، زمان روشنشدن معمول 30ns و حداکثر 60ns، زمان نزول معمول 12ns و حداکثر 25ns و زمان خاموششدن معمول 70ns و حداکثر 140ns اعلام شده است. این اعداد به شرایط آزمون وابستهاند.
جریان قطع درین IDSS حداکثر 300μA است؛ این مقدار در VDS=720V و VGS=0V مشخص شده است. همچنین |Yfs| حداقل 1.0S و مقدار معمول آن 2.0S است که در VDS=20V و ID=2A اندازهگیری شده است.
مقادیر 900V برای V DSS، ±30V برای V GSS، 5A برای جریان DC درین و 15A برای جریان پالسی، همگی حدود حداکثر مطلق هستند. توان تلفاتی حداکثر 125W در دمای کیس 25°C و دمای کانال حداکثر 150°C نیز از همین نوع حدود مجاز هستند.
قیمت و موجودی ماسفت این قطعه ممکن است بر اساس تعداد سفارش و وضعیت تأمین تغییر کند. در توکل الکترونیک میتوانید برای استعلام قیمت و موجودی روز، فروش تکی و تعدادی، خرید عمده و تأمین شرکتی اقدام کنید. امکان دریافت پیشفاکتور، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران نیز فراهم است.
برای ثبت سفارش، پارتنامبر درجشده روی فهرست خرید را با 2SK1643 تطبیق دهید. توکل الکترونیک بررسی پارتنامبر قبل از سفارش و ضمانت اصالت کالا را ارائه میکند. اگر برای انتخاب قطعه به راهنمایی نیاز دارید، شرایط ولتاژ، جریان، درایو گیت و نوع پکیج مدار خود را هنگام استعلام اعلام کنید. برای خرید ماسفت با تعداد بالاتر نیز میتوانید درخواست تأمین و پیشفاکتور ارسال کنید.
این ماسفت یک ماسفت کانال N سیلیکونی با ساختار π-MOSII-5 است و برای سوئیچینگ سریع و جریانبالا، مبدلهای DC-DC و درایو موتور مشخص شده است.
پکیج این قطعه TO-220AB است و با نامهای EIAJ SC-46 و Toshiba 2-10P1B نیز شناخته میشود.
خیر. مقدار 900V بهعنوان حد مجاز یا مشخصه شکست در شرایط آزمون تعریف شده است؛ انتخاب نهایی باید بر اساس شرایط واقعی مدار و حاشیه اطمینان طراحی انجام شود.
2SK1643 برای پروژههایی مناسب است که به ماسفت کانال N، تحمل ولتاژ بالا، سوئیچینگ سریع و پکیج TO-220AB نیاز دارند. پیش از سفارش، پارتنامبر، شرایط درایو گیت و جریان مدار را بررسی کنید و برای استعلام موجودی، قیمت و دریافت پیشفاکتور با توکل الکترونیک تماس بگیرید.
| Part Number | 2SK1643 |
|---|---|
| پکیج | TO-220AB; EIAJ SC-46; Toshiba 2-10P1B |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 900 V, ID: 5 A |
