ماسفت AO4415

ویژگی‌ها
Part NumberAO4415
پکیجSOIC
Channel TypeP-Channel
مشخصات فنیVDS: -30 V, ID: -8 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

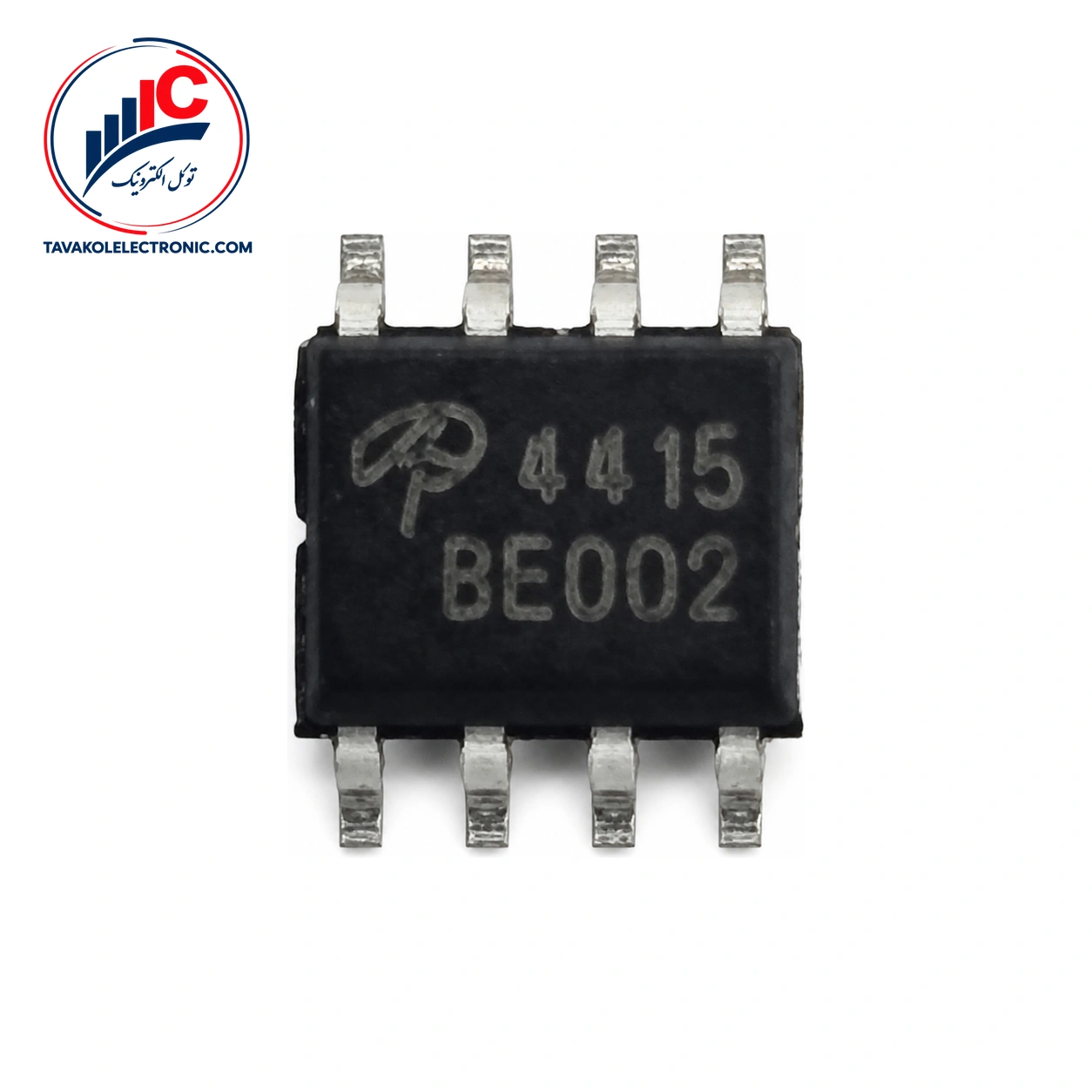

معرفی ماسفت AO4415

AO4415 یک ماسفت کانال P از نوع Enhancement Mode است و در پکیج SOIC-8 عرضه می‌شود. این قطعه برای کاربردهای Load Switch و PWM مناسب است.

مشخصات کلیدی AO4415

مهم‌ترین مشخصات فنی این ماسفت در جدول زیر آمده است.

پارامتر مقدار شرایط مهم
نوع کانال P-channel Enhancement Mode
پکیج SOIC-8 —
ولتاژ شکست Drain-Source حداقل −30 V ID=−250 µA، VGS=0 V
مقاومت روشن Drain-Source حداکثر 26 mΩ VGS=−20 V، ID=−8 A
جریان Drain در حالت روشن حداقل 40 A VGS=−10 V، VDS=−5 V

انتخاب AO4415 برای مدارهای Load Switch و PWM

مقاومت Drain-Source در حالت روشن برای دو سطح ولتاژ گیت مشخص شده است: 26 mΩ در VGS=−20 V و ID=−8 A، و 35 mΩ در VGS=−10 V و ID=−8 A. هر دو مقدار در دمای اتصال 25°C، مگر آنکه خلاف آن ذکر شود، بیان شده‌اند. این شرایط را با ولتاژ درایو گیت مدار خود مقایسه کنید.

ولتاژ آستانه گیت از حداقل −1.7 V تا حداکثر −3.5 V است و مقدار معمول آن −2.8 V اعلام شده؛ این مشخصه در VDS=VGS و ID=−250 µA در دمای اتصال 25°C اندازه‌گیری شده است. شارژ کل گیت نیز مقدار معمول 16.6 nC دارد و در 10 V مشخص شده است. زمان بازیابی معکوس دیود بدنه مقدار معمول 21 ns است که در IF=−8 A و dI/dt=100 A/µs اندازه‌گیری شده است.

جریان Drain در حالت روشن حداقل 40 A در VGS=−10 V و VDS=−5 V اعلام شده است. این عدد فقط مربوط به همان شرایط آزمون است و باید در کنار شرایط حرارتی و کاری مدار بررسی شود.

تطبیق پارت‌نامبر و پکیج پیش از سفارش

پیش از ثبت سفارش، پارت‌نامبر AO4415 و پکیج SOIC-8 را با نمونه موردنیاز خود تطبیق دهید. تفاوت در پارت‌نامبر یا نوع پکیج می‌تواند به انتخاب نادرست قطعه منجر شود. برای خرید ماسفت، اعلام دقیق شماره قطعه و تعداد موردنیاز به کارشناسان فروش، روند بررسی سفارش را سریع‌تر می‌کند.


قیمت و خرید AO4415 از توکل الکترونیک

برای استعلام قیمت و موجودی روز AO4415 با توکل الکترونیک تماس بگیرید. فروش به‌صورت تکی و تعدادی انجام می‌شود و برای خرید عمده یا تأمین شرکتی امکان دریافت پیش‌فاکتور وجود دارد. ضمانت اصالت کالا و بررسی پارت‌نامبر قبل از سفارش نیز در فرایند خرید ارائه می‌شود.

ارسال به سراسر کشور انجام می‌شود و امکان حضور فیزیکی در بازار جمهوری تهران وجود دارد. هنگام استعلام، تعداد موردنیاز و پکیج SOIC-8 را اعلام کنید تا تطبیق قطعه با سفارش دقیق‌تر انجام شود.


سؤالات متداول درباره AO4415

AO4415 چه نوع ماسفتی است؟

AO4415 یک ماسفت کانال P از نوع Enhancement Mode است و در پکیج SOIC-8 عرضه می‌شود. کاربردهای اعلام‌شده برای آن شامل Load Switch و PWM است.

مقاومت روشن Drain-Source این قطعه چقدر است؟

حداکثر مقاومت روشن Drain-Source برابر با 26 mΩ در VGS=−20 V و ID=−8 A است. این مقدار در VGS=−10 V و ID=−8 A حداکثر 35 mΩ اعلام شده است؛ هر دو مشخصه در دمای اتصال 25°C، مگر آنکه خلاف آن ذکر شود، ارائه شده‌اند.

کدام موارد جزو محدودیت‌های مطلق هستند؟

ولتاژ Drain-Source برابر −30 V و ولتاژ Gate-Source برابر ±25 V، هر دو به‌عنوان حد مطلق مشخص شده‌اند. جریان پیوسته Drain نیز به‌عنوان حد مطلق، −8 A در TA=25°C و −6.6 A در TA=70°C است. این اعداد مشخصه کار عادی یا تضمین عملکرد مدار نیستند.


جمع‌بندی و سفارش AO4415

اگر برای مدار Load Switch یا PWM به ماسفت کانال P در پکیج SOIC-8 نیاز دارید، نوع کانال، ولتاژ گیت، شرایط جریان و محدودیت‌های مدار را با مشخصات قطعه مقایسه کنید. برای دریافت قیمت، موجودی و ثبت سفارش، شماره قطعه و تعداد موردنیاز را به توکل الکترونیک اعلام کنید.

توضیحات تکمیلی

Part Number

AO4415

پکیج

SOIC

Channel Type

P-Channel

مشخصات فنی

VDS: -30 V, ID: -8 A
