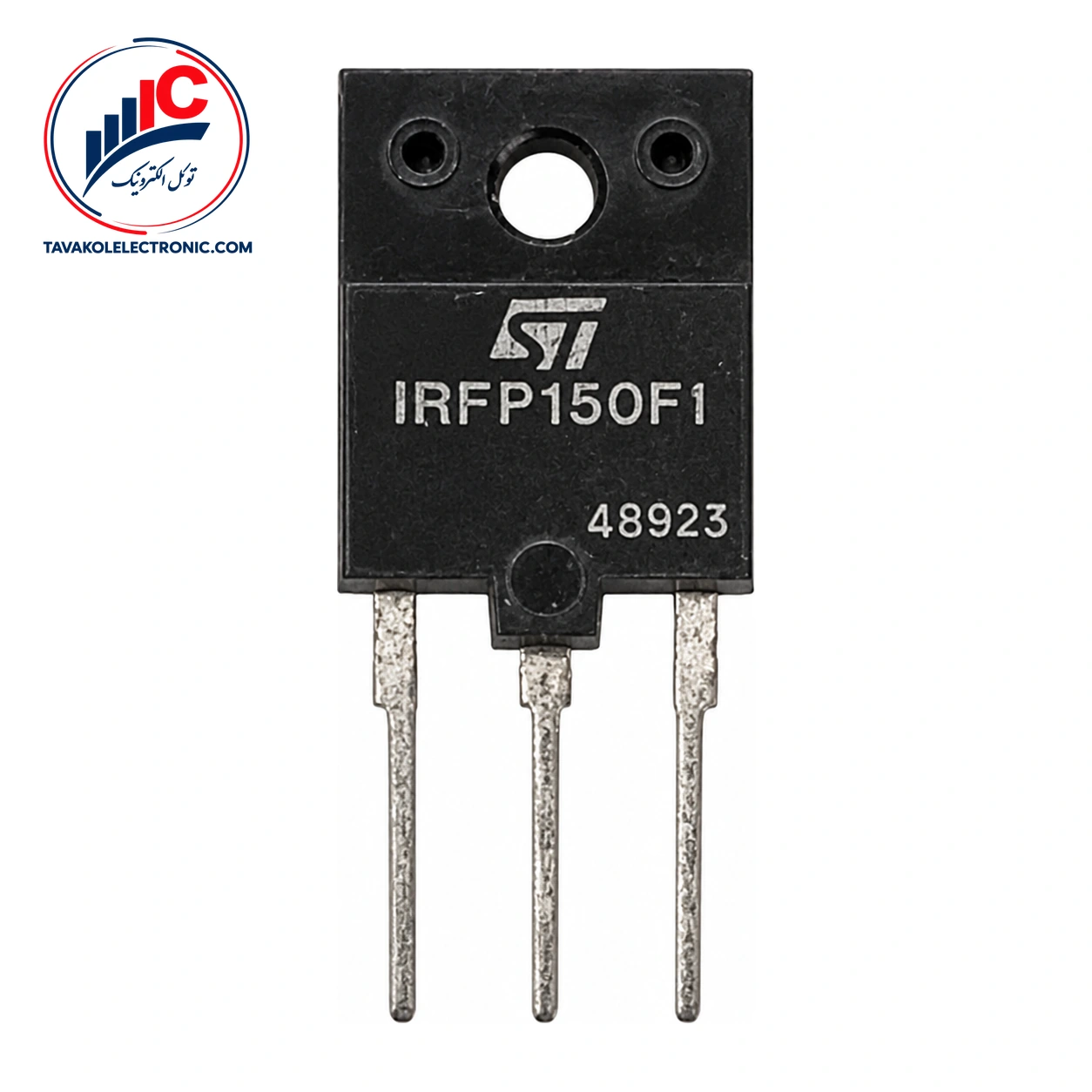

IRFP150 یک ماسفت قدرت تک‌کاناله از نوع N-channel و محصول STMicroelectronics است که با پکیج TO-247AC عرضه میشود. در انتخاب این قطعه، نوع کانال، پکیج، مقاومت حالت روشن، شارژ گیت و شرایط آزمون پارامترها را در نظر بگیرید.
مقاومت درین-سورس در حالت روشن، حداکثر 0.055 Ω است؛ این مقدار در VGS = 10 V، جریان ID = 25 A و دمای پیوند TJ = 25 °C مشخص شده است. بنابراین مقایسه این پارامتر با ماسفت‌های دیگر باید با توجه به شرایط آزمون انجام شود.
این مدل دارای ساختار N-channel و پیکربندی تک‌ماسفت است. ولتاژ آستانه گیت-سورس از 2.0 V حداقل تا 4.0 V حداکثر اعلام شده و شرایط آزمون آن VDS = VGS، جریان ID = 250 μA و دمای پیوند 25 °C است. این بازه، آستانه هدایت را نشان می‌دهد و به‌تنهایی به معنی روشن‌شدن کامل قطعه در هر ولتاژ گیت نیست.
برای مشاهده ماسفت و مقایسه گزینه‌های موجود، نوع کانال و پکیج موردنیاز خود را با مشخصات مدار تطبیق دهید.
مهم‌ترین اطلاعات فنی این ماسفت در جدول زیر خلاصه شده است:
| پارامتر | مقدار |
|---|---|
| نوع و پیکربندی | N-channel، تک‌ماسفت |
| پکیج | TO-247AC |
| مقاومت درین-سورس در حالت روشن | حداکثر 0.055 Ω در VGS = 10 V و ID = 25 A |
| ولتاژ آستانه گیت-سورس | حداقل 2.0 V تا حداکثر 4.0 V |
| ترارسانایی مستقیم | حداقل 13 S در VDS = 25 V و ID = 25 A |
| شارژ کل گیت | حداکثر 140 nC |
شارژ گیت-درین حداکثر 68 nC و ظرفیت ورودی معمولی 2800 pF است. این دو پارامتر در بررسی نیازهای درایو گیت و رفتار کلیدزنی اهمیت دارند. زمان‌های کلیدزنی معمولی شامل تأخیر روشن‌شدن 16 ns، زمان صعود 120 ns، تأخیر خاموش‌شدن 60 ns و زمان نزول 81 ns هستند. این مقادیر با VDD = 50 V، جریان ID = 41 A، مقاومت گیت RG = 6.2 Ω و مقاومت RD = 1.2 Ω به دست آمده‌اند؛ بنابراین نباید بدون توجه به مدار درایو و بار به همه شرایط تعمیم داده شوند.
ولتاژ 100 V درین-سورس، جریان پیوسته 41 A در دمای کیس 25 °C و 29 A در دمای کیس 100 °C، جریان پالسی 160 A و محدوده ±20 V گیت-سورس، همگی محدودیت‌های حداکثری هستند. این اعداد مشخصه کار عادی محسوب نمی‌شوند و در طراحی باید شرایط حرارتی و کاری واقعی نیز بررسی شود.
برای خرید IRFP150 از توکل الکترونیک، ابتدا پارت‌نامبر و پکیج موردنیاز خود را با نمونه موجود در مدار تطبیق دهید. امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و دریافت پیش‌فاکتور فراهم است. بررسی پارت‌نامبر قبل از سفارش، به انتخاب دقیق‌تر کمک می‌کند.
توکل الکترونیک با ارائه ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران، سفارش قطعات الکترونیکی را پشتیبانی می‌کند. برای ثبت سفارش، تعداد موردنیاز و مشخصات فنی مدنظر خود را اعلام کنید تا موجودی و قیمت روز بررسی شود.
این قطعه یک ماسفت قدرت تک‌کاناله N-channel با پکیج TO-247AC و ساخت STMicroelectronics است.
مقاومت درین-سورس در حالت روشن حداکثر 0.055 Ω است. این مقدار در VGS = 10 V، ID = 25 A و TJ = 25 °C مشخص شده است.
خیر. جریان 41 A در دمای کیس 25 °C در بخش محدودیت حداکثری جریان پیوسته قرار دارد و نباید به‌عنوان جریان کاری عادی یا قابل استفاده در همه مدارها در نظر گرفته شود.
IRFP150 یک ماسفت قدرت N-channel با پکیج TO-247AC، مقاومت حالت روشن حداکثر 0.055 Ω و شارژ کل گیت حداکثر 140 nC است. پیش از خرید، پارت‌نامبر، پکیج، ولتاژ گیت و شرایط واقعی مدار را بررسی کنید. برای استعلام قیمت و موجودی روز، تعداد موردنیاز خود را به توکل الکترونیک اعلام کنید تا امکان ثبت سفارش یا دریافت پیش‌فاکتور فراهم شود.
| Part Number | IRFP150 |
|---|---|
| پکیج | TO-247-3 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 100 V, ID: 41 A |
ماسفت IRFP150
