IRFPS40N50L یک ماسفت از خانواده HEXFET Power MOSFET شرکت Vishay / Siliconix است که برای مدارهای سوئیچینگ توان طراحی شده است. این قطعه با پکیج SUPER TO-247AC عرضه میشود و برای طراحانی مناسب است که در انتخاب ماسفت، ولتاژ شکست، مقاومت روشن، شارژ گیت و رفتار دیود بدنه را در نظر می‌گیرند.
این قطعه در منابع تغذیه سوئیچینگ، منابع تغذیه بدون وقفه، مدارهای سوئیچینگ توان با سرعت بالا، مدارهای ZVS و فرکانس بالا و اینورترهای PWM کاربرد دارد. هنگام انتخاب، تطبیق پارت‌نامبر با نمونه موردنیاز اهمیت دارد.
ولتاژ شکست درین به سورس این قطعه حداقل 500 V است؛ این مقدار با شرایط VGS = 0 V و ID = 250 µA مشخص شده است. مقاومت روشن درین به سورس در VGS = 10 V و ID = 28 A، مقدار تیپیک 0.087 Ω و مقدار حداکثر 0.100 Ω دارد. ولتاژ آستانه گیت نیز در شرایط تعیین‌شده از 3.0 V حداقل تا 5.0 V حداکثر است و نباید با ولتاژ درایو گیت یکسان در نظر گرفته شود.
| پارامتر | مقدار |
|---|---|
| نوع قطعه | HEXFET Power MOSFET برای SMPS |
| پکیج | SUPER TO-247AC |
| ولتاژ شکست VDS | حداقل 500 V |
| مقاومت روشن RDS(on) | تیپیک 0.087 Ω، حداکثر 0.100 Ω |
| شارژ کل گیت | حداکثر 380 nC |
| زمان بازیابی معکوس | تیپیک 170 ns، حداکثر 250 ns در 25°C |
برای مشاهده مدل‌های بیشتر و مقایسه گزینه‌های موجود، خرید ماسفت را بررسی کنید.
شارژ کل گیت این ماسفت حداکثر 380 nC است؛ بنابراین درایور گیت باید با شرایط سوئیچینگ مدار هماهنگ باشد. زمان بازیابی معکوس دیود بدنه در دمای 25°C، مقدار تیپیک 170 ns و حداکثر 250 ns است. ولتاژ مستقیم دیود بدنه نیز در همین دما و در شرایط مشخص‌شده، حداکثر 1.5 V اعلام شده است.
جریان درین 46 A در دمای کیس 25°C و VGS = 10 V یک مقدار حداکثری است، نه جریان کاری تضمین‌شده در همه مدارها. این مقدار در دمای کیس 100°C به حداکثر 29 A می‌رسد. همچنین جریان پالسی حداکثر 180 A است و به محدودیت دمای پیوند و عرض پالس وابسته است. برای طراحی واقعی، مسیرهای PCB، دفع حرارت، فرکانس سوئیچینگ و شرایط بار باید جداگانه بررسی شوند.
ولتاژ گیت به سورس ±30 V و بازه دمای پیوند −55 تا +150°C نیز از محدوده‌های حداکثری قطعه هستند. این اعداد برای تعیین حد مجاز استفاده می‌شوند و به‌معنای شرایط کار عادی یا پیشنهاد بهره‌برداری مداوم نیستند.
پکیج SUPER TO-247AC باید با footprint، فاصله پایه‌ها و روش نصب حرارتی مدار شما مطابقت داشته باشد. پیش از ثبت سفارش، پارت‌نامبر IRFPS40N50L و پکیج موردنیاز را با نمونه قبلی یا طراحی برد بررسی کنید.
توکل الکترونیک امکان ارسال به سراسر کشور دارد و حضور فیزیکی آن در بازار جمهوری تهران، مسیر مناسبی برای پیگیری سفارش‌های قطعات الکترونیکی فراهم می‌کند.
این قطعه یک HEXFET Power MOSFET برای کاربردهای SMPS و دیگر مدارهای سوئیچینگ توان است و در پکیج SUPER TO-247AC عرضه میشود.
ولتاژ شکست درین به سورس آن حداقل 500 V است و این مشخصه با VGS = 0 V و ID = 250 µA بیان شده است.
خیر. مقدار 46 A یک حد حداکثری در شرایط TC = 25°C و VGS = 10 V است. جریان قابل استفاده در مدار به شرایط حرارتی، طراحی برد و وضعیت سوئیچینگ وابسته خواهد بود.
این ماسفت یک قطعه توان 500 V با پکیج SUPER TO-247AC، مقاومت روشن تیپیک 0.087 Ω و کاربردهای مشخص در منابع سوئیچینگ، UPS، اینورتر PWM و مدارهای فرکانس بالا است. برای ثبت سفارش، پارت‌نامبر و شرایط موردنیاز خود را اعلام کنید تا قیمت، موجودی روز و امکان تأمین بررسی شود.
| Part Number | IRFPS40N50L |
|---|---|
| پکیج | TO-247-3 |
| مشخصات فنی | VDS: 500 V, ID: 46 A |

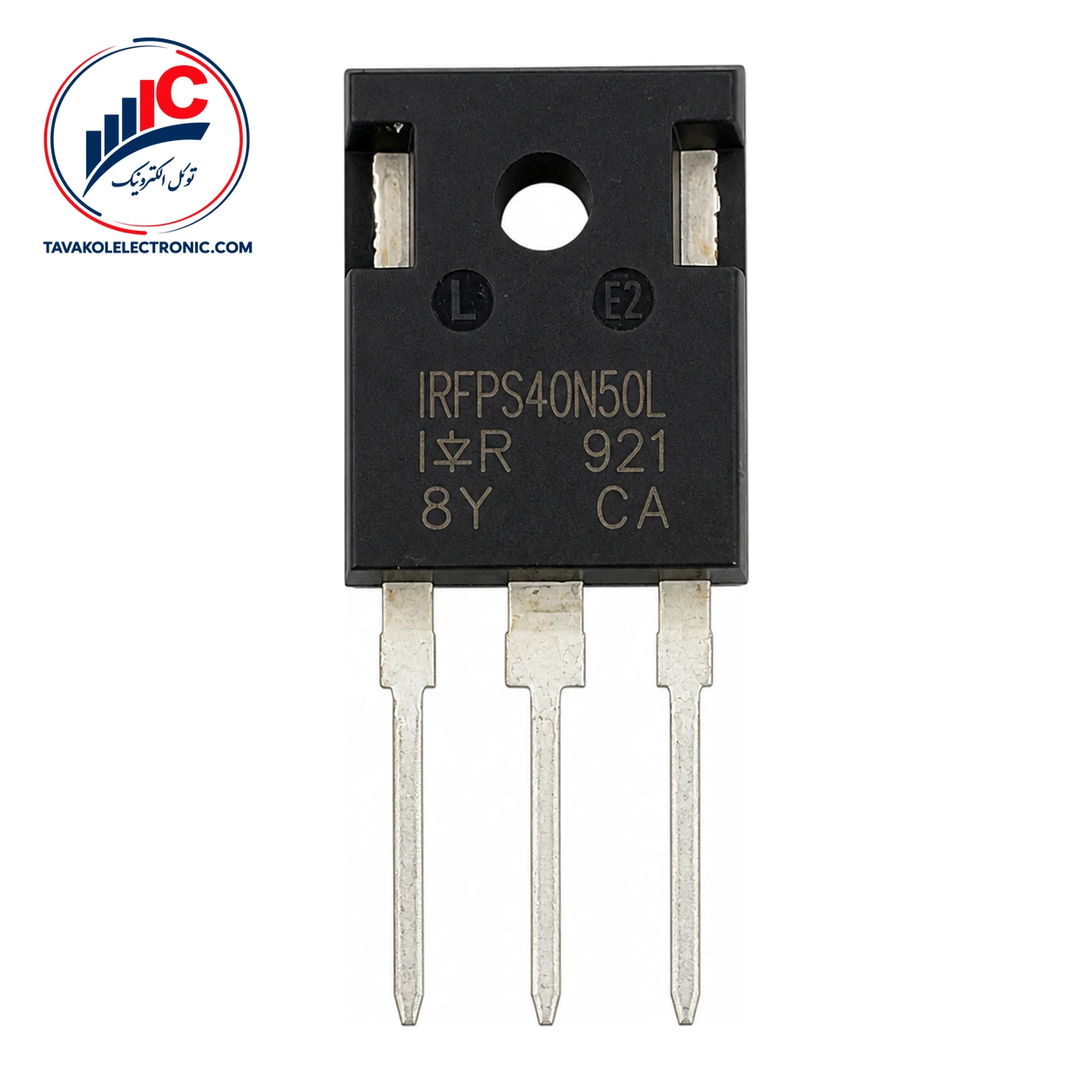

ماسفت IRFPS40N50L
