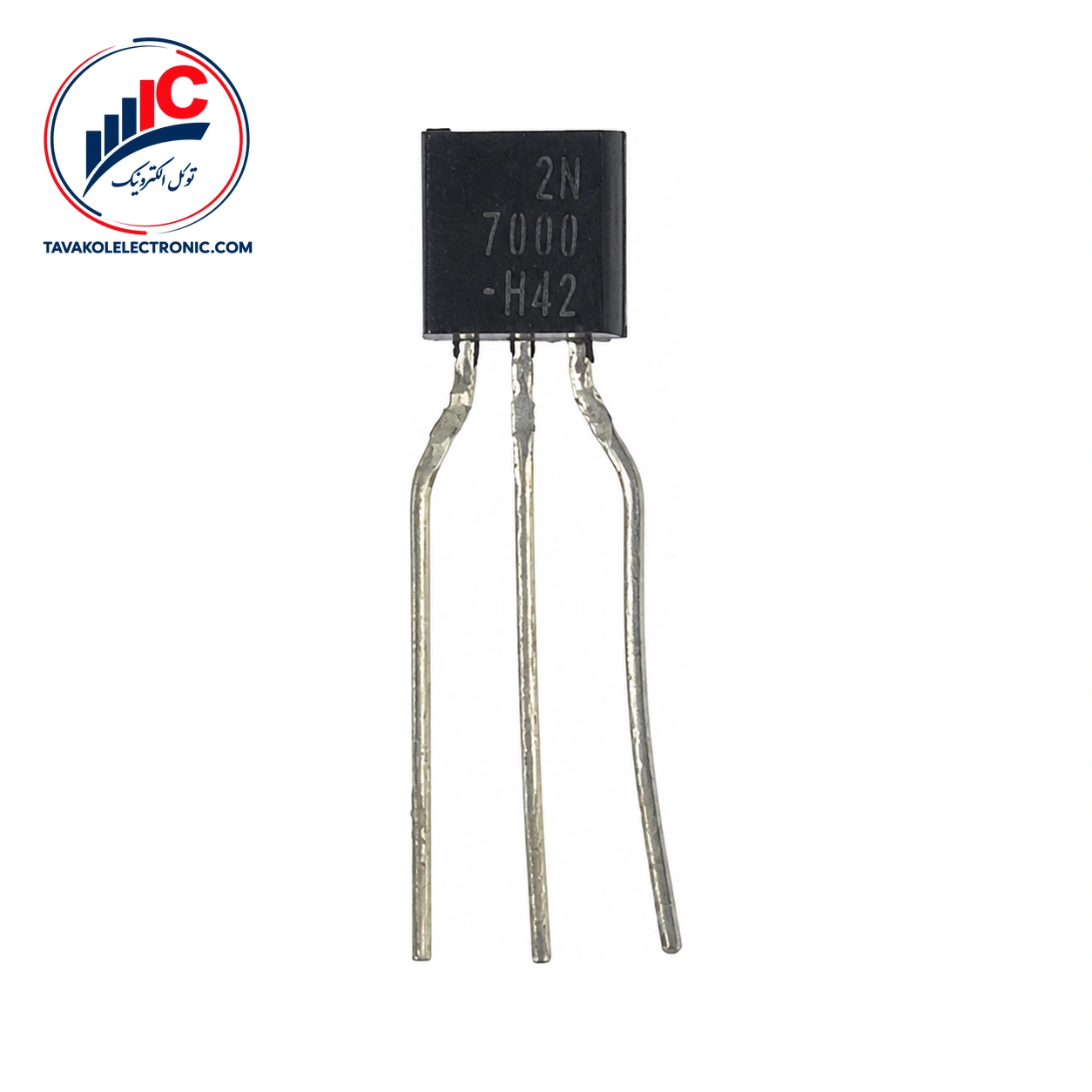

2N7000 یک ترانزیستور اثر میدان از نوع N-channel و Enhancement Mode است که برای مدارهای سوئیچینگ و کاربردهای کم‌ولتاژ و کم‌جریان استفاده میشود. پکیج این قطعه TO-92 3L است و به‌دلیل ابعاد کوچک، برای طراحی‌های فشرده و بردهای عمومی انتخاب مناسبی محسوب میشود.
این ماسفت برای کنترل سرو موتور کوچک، درایور گیت ماسفت‌های قدرت و دیگر مدارهای سوئیچینگ کاربرد دارد. پیش از انتخاب، پارت‌نامبر 2N7000 و ترتیب پایه‌ها را با مدار یا برد خود تطبیق دهید.
مهم‌ترین اطلاعات این قطعه در جدول زیر آمده است:
| مشخصه | مقدار |
|---|---|
| نوع ترانزیستور | N-channel، Enhancement Mode |
| پکیج | TO-92 3L |
| ترتیب پایه‌ها | 1: Source، 2: Gate، 3: Drain |
| ولتاژ شکست Drain-Source | حداقل 60 V |
| ولتاژ آستانه گیت | 0.8 V حداقل، 2.1 V معمولی، 3 V حداکثر |
| مقاومت روشن Drain-Source | 1.2 Ω معمولی، 5 Ω حداکثر |
ولتاژ آستانه گیت در شرایط VDS = VGS و جریان ID برابر با 1 mA مشخص شده است. مقاومت روشن استاتیک نیز در VGS = 10 V و ID = 500 mA، مقدار معمولی 1.2 Ω و مقدار حداکثری 5 Ω دارد.
جریان Drain در حالت روشن، در شرایط VGS = 4.5 V و VDS = 10 V، حداقل 75 mA و مقدار معمولی 600 mA است. این اعداد مشخصه آزمون هستند و نباید با حد مطلق جریان مداوم یکسان در نظر گرفته شوند. ترارسانایی مستقیم قطعه نیز حداقل 100 mS و معمولاً 320 mS، در VDS = 10 V و ID = 200 mA است.
زمان روشن‌شدن و خاموش‌شدن هر دو حداکثر 10 ns اعلام شده‌اند؛ این مقادیر با VDD = 15 V، بار RL = 25 Ω، جریان ID = 500 mA، ولتاژ VGS = 10 V و مقاومت مولد RGEN = 25 Ω به‌دست آمده‌اند.
ترتیب پایه‌های این قطعه به‌صورت زیر است: پایه 1 Source، پایه 2 Gate و پایه 3 Drain. پیش از نصب، جهت قطعه و شماره‌گذاری پایه‌ها را با نقشه مدار و مشخصات پکیج مورد استفاده تطبیق دهید.
ولتاژ Drain-Source برابر 60 V به‌عنوان حد مطلق مجاز اعلام شده است و نباید به‌عنوان ولتاژ کار عادی در نظر گرفته شود. حداکثر جریان مداوم Drain برابر 200 mA و حداکثر جریان پالسی 500 mA است. محدوده ولتاژ Gate-Source به‌صورت حد مطلق مداوم ±20 V مشخص شده است.
محدوده دمای کار و ذخیره‌سازی از 55- تا 150°C به‌عنوان محدوده‌های نامی اعلام شده است. طراحی نهایی باید شرایط واقعی مدار، بار و روش دفع حرارت را جداگانه بررسی کند.
برای اطلاع از قیمت و موجودی روز این ماسفت با توکل الکترونیک تماس بگیرید. این قطعه به‌صورت فروش تکی و تعدادی عرضه میشود و برای خرید عمده و تأمین شرکتی نیز امکان هماهنگی وجود دارد. امکان دریافت پیش‌فاکتور، ارسال به سراسر کشور و بررسی پارت‌نامبر قبل از سفارش فراهم است.
توکل الکترونیک با ارائه ضمانت اصالت کالا و حضور فیزیکی در بازار جمهوری تهران، سفارش‌های قطعات الکترونیکی را پیگیری می‌کند. برای ثبت سفارش، پارت‌نامبر، تعداد مورد نیاز و در صورت وجود، مشخصات فنی مدار خود را اعلام کنید. اگر به دنبال خرید ماسفت برای یک پروژه یا تعمیر برد هستید، بررسی دقیق نوع کانال، پکیج و ترتیب پایه‌ها پیش از پرداخت اهمیت دارد.
این ماسفت یک ماسفت N-channel از نوع Enhancement Mode است و برای کاربردهای سوئیچینگ کم‌ولتاژ و کم‌جریان، از جمله کنترل سرو موتور کوچک و درایور گیت ماسفت قدرت، استفاده میشود.
پکیج آن TO-92 3L است. پایه 1 Source، پایه 2 Gate و پایه 3 Drain است.
این ماسفت یک ماسفت N-channel با پکیج TO-92 3L، ولتاژ شکست حداقل 60 V و مشخصات مناسب برای سوئیچینگ کم‌ولتاژ و کم‌جریان است. مقدار ولتاژ آستانه، مقاومت روشن، جریان‌های آزمون و ترتیب پایه‌ها را با نیاز مدار خود مقایسه کنید. برای استعلام قیمت، موجودی و ثبت سفارش، با توکل الکترونیک در ارتباط باشید.
| Part Number | 2N7000 |
|---|---|
| پکیج | TO-92 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 60 V \, ID: 200 mA |
ماسفت 2N7000
