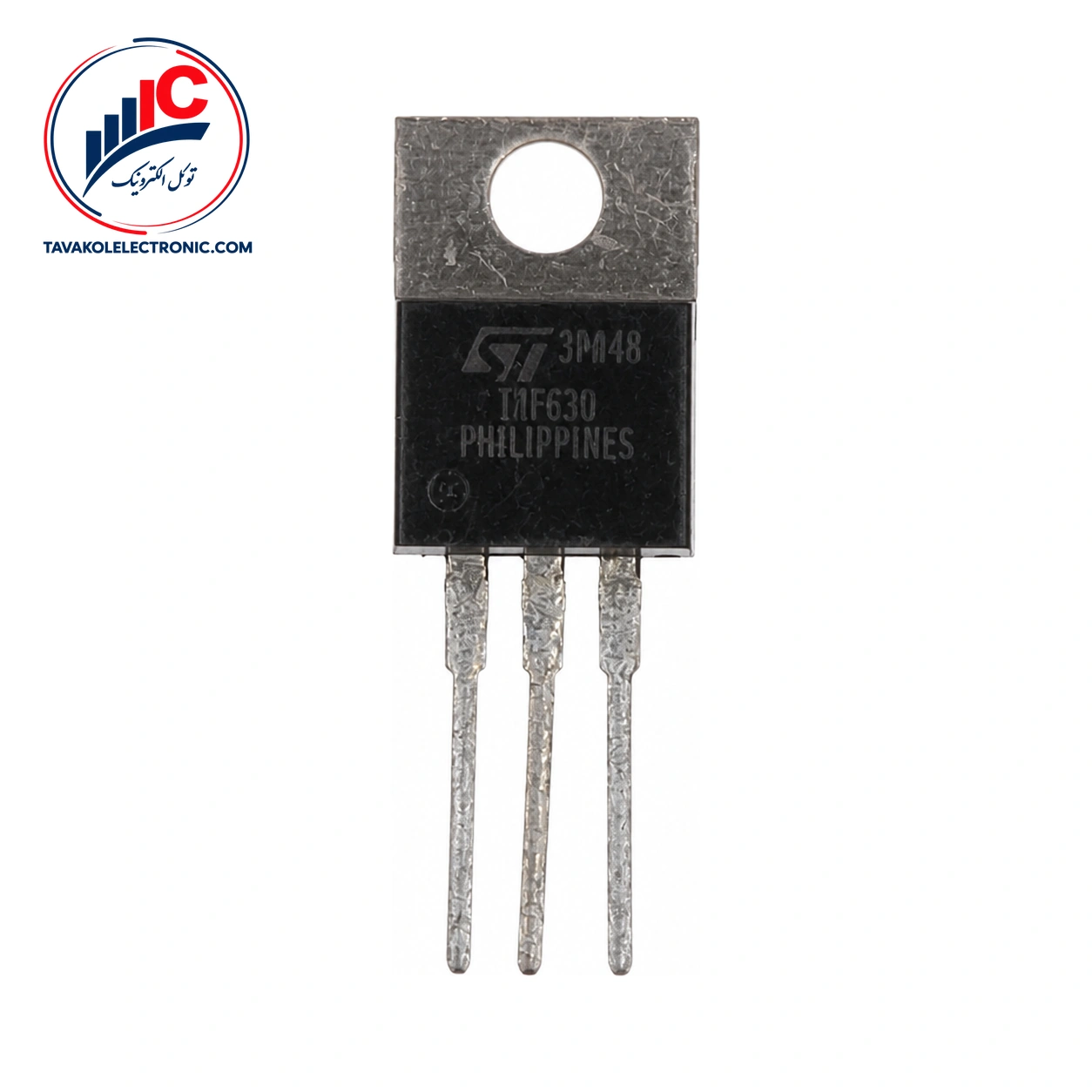

ماسفت IRF630 محصول STMicroelectronics و یک ماسفت قدرت کانال N از نوع STripFET است. این قطعه برای کاربردهای سوئیچینگ در پکیج TO-220 عرضه میشود. هنگام انتخاب آن، تطبیق پارت‌نامبر، نوع کانال و پکیج با مدار موردنظر اهمیت دارد.
ولتاژ شکست درین-سورس این قطعه حداقل 200 V است؛ این مقدار با VGS = 0 V و ID = 250 µA مشخص شده و نباید بدون بررسی شرایط مدار به‌عنوان ولتاژ کاری عادی در نظر گرفته شود. مقاومت استاتیک درین-سورس در حالت روشن نیز در شرایط آزمون مشخص، 0.29 Ω معمولی و 0.40 Ω حداکثر اعلام شده است.
ولتاژ آستانه گیت بین 2 تا 4 V قرار دارد و مقدار معمول آن 3 V است. این مشخصه با VDS = VGS و ID = 250 µA اندازه‌گیری شده است؛ بنابراین برای ارزیابی عملکرد واقعی، شرایط درایو گیت و مدار را هم باید در نظر گرفت.
برای مقایسه مدل‌های موجود در این گروه، میتوانید انواع ماسفت را بررسی کنید.
جدول زیر مهم‌ترین مشخصات عادی و شرایط آزمون را خلاصه می‌کند:
| پارامتر | مقدار | شرایط آزمون |
|---|---|---|
| نوع کانال و قطعه | N-channel Power MOSFET | — |
| پکیج | TO-220 | — |
| ولتاژ شکست درین-سورس | حداقل 200 V | VGS = 0 V، ID = 250 µA |
| مقاومت روشن درین-سورس | 0.29 Ω معمولی؛ 0.40 Ω حداکثر | VGS = 10 V، ID = 4.5 A، TCASE = 25 °C |
| ظرفیت ورودی | 370 pF معمولی | VDS = 25 V، f = 1 MHz، VGS = 0 V |
| شارژ کل گیت | 11.6 nC معمولی | VDD = 160 V، ID = 9 A |
ظرفیت خروجی معمولی 77 pF است و با VDS = 25 V، فرکانس 1 MHz و VGS = 0 V تعیین شده است. این مقدار در کنار ظرفیت ورودی برای بررسی اولیه رفتار گیت و درین در مدار مفید است. شارژ کل گیت نیز 11.6 nC معمولی است و در VDD = 160 V و ID = 9 A اندازه‌گیری شده است.
زمان تأخیر روشن‌شدن معمولی 5.6 ns و زمان خیز معمولی 2.6 ns است. هر دو مقدار با VDD = 100 V، ID = 4.5 A، RG = 4.7 Ω و VGS = 10 V به‌دست آمده‌اند.
برخی اعداد، حد مطلق هستند و مشخصه عملکرد عادی محسوب نمی‌شوند. جریان درین پیوسته 9 A در TC = 25 °C، حداکثر مجاز است. حداکثر ولتاژ گیت-سورس ±20 V و محدوده دمای پیوند −65 تا 175 °C نیز در گروه حدود مطلق قرار می‌گیرند. مقدار ruggedness دیود درین-بدنه از نظر dv/dt نیز 5.8 V/ns و با شرایط اعلام‌شده به‌عنوان حد مطلق است.
برای خرید IRF630 از توکل الکترونیک، استعلام قیمت و موجودی روز امکان‌پذیر است. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و دریافت پیش‌فاکتور برای سفارش‌ها انجام میشود. این قطعه با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور در دسترس است.
پیش از ثبت سفارش، پارت‌نامبر و پکیج TO-220 را با نیاز مدار تطبیق دهید. برای سفارش‌های تولیدی یا سازمانی، امکان بررسی تعداد موردنیاز و شرایط تأمین وجود دارد. توکل الکترونیک در بازار جمهوری تهران نیز حضور فیزیکی دارد.
یک ماسفت قدرت کانال N از نوع STripFET است که برای کاربردهای سوئیچینگ در نظر گرفته شده و در پکیج TO-220 ارائه میشود.
مقاومت استاتیک درین-سورس در شرایط VGS = 10 V، ID = 4.5 A و TCASE = 25 °C، مقدار معمولی 0.29 Ω و حداکثر 0.40 Ω دارد.
خیر. مقدار 9 A جریان درین پیوسته در TC = 25 °C و از نوع حد مطلق است؛ بنابراین نباید آن را جریان کاری تضمین‌شده در همه شرایط دانست. طراحی حرارتی و وضعیت واقعی مدار باید جداگانه بررسی شود.
اگر به یک ماسفت قدرت کانال N در پکیج TO-220 برای کاربردهای سوئیچینگ نیاز دارید، IRF630 با ولتاژ شکست درین-سورس حداقل 200 V، مقاومت روشن مشخص‌شده و پارامترهای خازنی و زمانی قابل بررسی است. برای دریافت قیمت، بررسی موجودی و ثبت سفارش، با توکل الکترونیک تماس بگیرید و پیش از خرید، پارت‌نامبر و پکیج را با مدار خود تطبیق دهید.
| Part Number | IRF630 |
|---|---|
| پکیج | TO-220 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 200 V, ID: 9 A |
ماسفت IRF630
