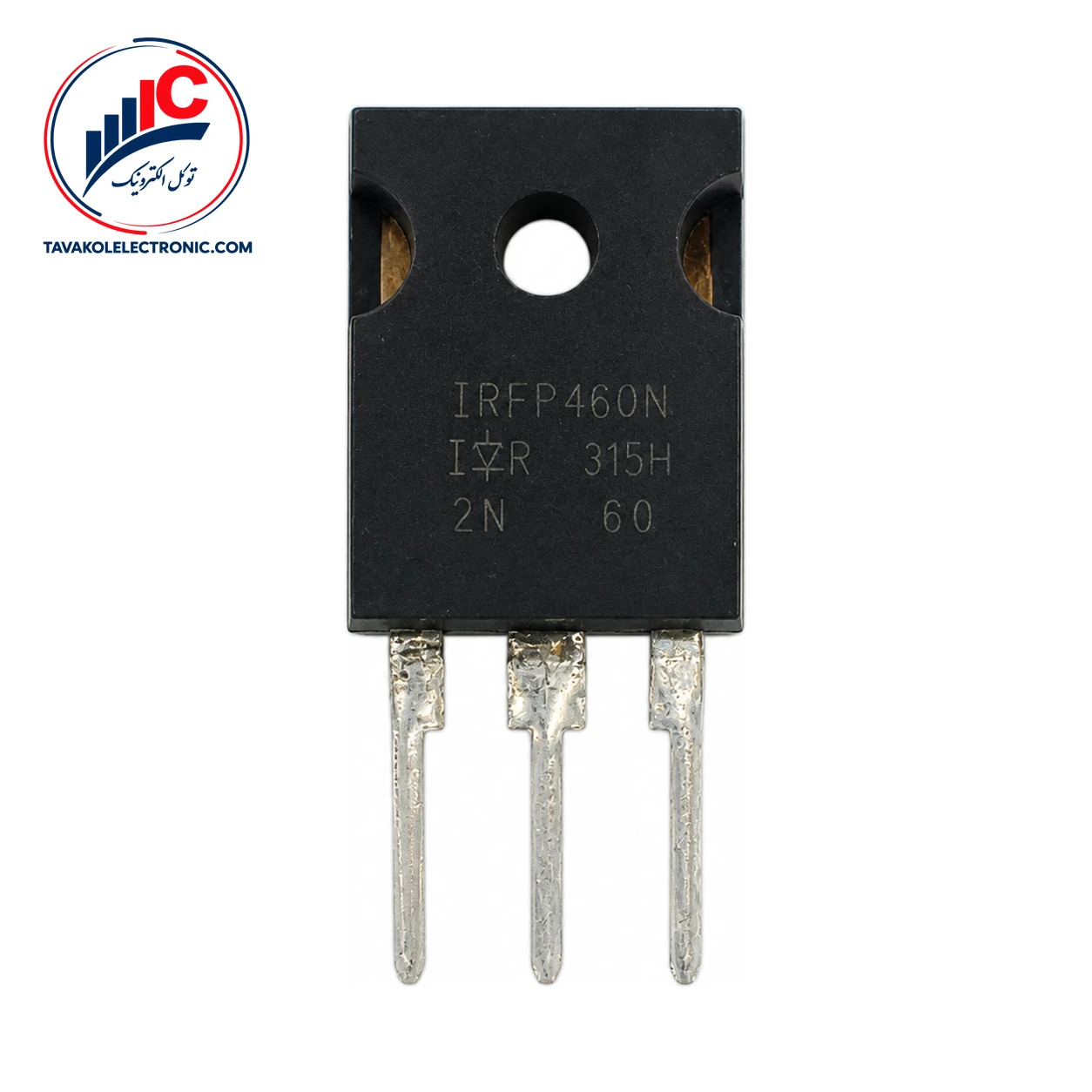

IRFP460N یک HEXFET Power MOSFET از Vishay / Siliconix است که برای کاربردهای سوئیچینگ توان معرفی شده است. این قطعه در پکیج TO-247AC عرضه میشود و هنگام انتخاب آن، تطبیق پارت‌نامبر، نوع پکیج و نیاز واقعی مدار اهمیت دارد.
در کاربردهایی مانند منابع تغذیه سوئیچینگ، منابع تغذیه بدون وقفه و سوئیچینگ توان با سرعت بالا، این قطعه می‌تواند در فهرست گزینه‌های بررسی قرار بگیرد. برای مشاهده گروه قطعات هم‌رده، عبارت مشاهده ماسفت را دنبال کنید.
بر اساس کاربردهای اعلام‌شده، این قطعه برای SMPS، UPS و سوئیچینگ توان با سرعت بالا در نظر گرفته شده است. دیتاشیت همچنین توپولوژی‌های Full Bridge و PFC Boost را به‌عنوان توپولوژی‌های معمول SMPS معرفی می‌کند. انتخاب نهایی باید با شرایط واقعی مدار، روش راه‌اندازی گیت و الزامات حرارتی پروژه تطبیق داده شود.
مقادیر مهم برای مقایسه این قطعه در جدول زیر آمده است.
| پارامتر | مقدار | شرایط آزمون یا توضیح |
|---|---|---|
| نوع قطعه | HEXFET Power MOSFET | نوع ماسفت توان |
| پکیج | TO-247AC | پکیج قطعه |
| ولتاژ شکست درین-سورس | حداقل 500 V | VGS = 0 V، ID = 250 µA |
| مقاومت روشن درین-سورس | حداکثر 0.24 Ω | VGS = 10 V، ID = 12 A، TJ = 25°C |
| ولتاژ آستانه گیت | 3.0 تا 5.0 V | VDS = VGS، ID = 250 µA |
| شارژ کل گیت | حداکثر 124 nC | ID = 20 A، VDS = 400 V، VGS = 10 V |
ولتاژ آستانه گیت در بازه 3.0 تا 5.0 V مشخص شده است؛ این مقدار آستانه آزمون است و نباید به‌تنهایی به‌عنوان ولتاژ کاری درایور گیت در نظر گرفته شود. شارژ کل گیت حداکثر 124 nC نیز با شرایط آزمون مشخص‌شده در جدول معنا دارد. ولتاژ مستقیم دیود بدنه حداکثر 1.8 V است و در بررسی مسیرهای جریان برگشتی باید همراه با شرایط آزمون آن ارزیابی شود.
در منابع تغذیه سوئیچینگ، توپولوژی Full Bridge و PFC Boost از مواردی هستند که برای این قطعه در دیتاشیت ذکر شده‌اند. استفاده در UPS و مدارهای سوئیچینگ توان با سرعت بالا نیز در محدوده کاربردهای اعلام‌شده قرار دارد. پکیج TO-247AC را پیش از طراحی یا سفارش با فضای نصب و قطعه مورد نیاز پروژه تطبیق دهید.
جریان‌های 20 A در دمای کیس 25°C و 13 A در دمای کیس 100°C، همراه با جریان پالسی 80 A، همگی در بخش محدودیت مطلق قرار دارند. این اعداد حد مجاز هستند و نباید به‌عنوان جریان کاری عادی یا مقدار طراحی قطعی تفسیر شوند. همچنین محدوده دمای پیوند و توان تلفاتی درج‌شده در همین بخش، برای بررسی حدود مجاز به کار می‌روند.
برای استعلام قیمت و موجودی روز این قطعه با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور برای سفارش‌ها فراهم است. ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران نیز از راه‌های دریافت خدمات فروشگاه است.
پیش از ثبت سفارش، پارت‌نامبر این قطعه و پکیج TO-247AC را با نیاز پروژه تطبیق دهید. توکل الکترونیک بررسی پارت‌نامبر قبل از سفارش و ضمانت اصالت کالا را ارائه می‌کند.
IRFP460N یک HEXFET Power MOSFET است که برای SMPS، UPS و سوئیچینگ توان با سرعت بالا معرفی شده است.
این قطعه در پکیج TO-247AC عرضه میشود.
خیر. جریان‌های پیوسته و پالسی ذکرشده در بخش محدودیت مطلق دیتاشیت قرار دارند و فقط باید به‌عنوان حدود مجاز بررسی شوند، نه جریان کاری تضمین‌شده در هر شرایط.
IRFP460N یک ماسفت توان با پکیج TO-247AC است که کاربردهای آن شامل SMPS، UPS و سوئیچینگ توان با سرعت بالا میشود. ولتاژ شکست حداقل 500 V، مقاومت روشن حداکثر 0.24 Ω و شارژ گیت حداکثر 124 nC از مشخصات مهم برای مقایسه و بررسی سازگاری آن با طراحی هستند. برای اطلاع از قیمت، موجودی و ثبت سفارش، با توکل الکترونیک در ارتباط باشید.
| Part Number | IRFP460N |
|---|---|
| پکیج | TO-247-3 |
| مشخصات فنی | VDS: 500 V, ID: 20 A |
ماسفت IRFP460N
