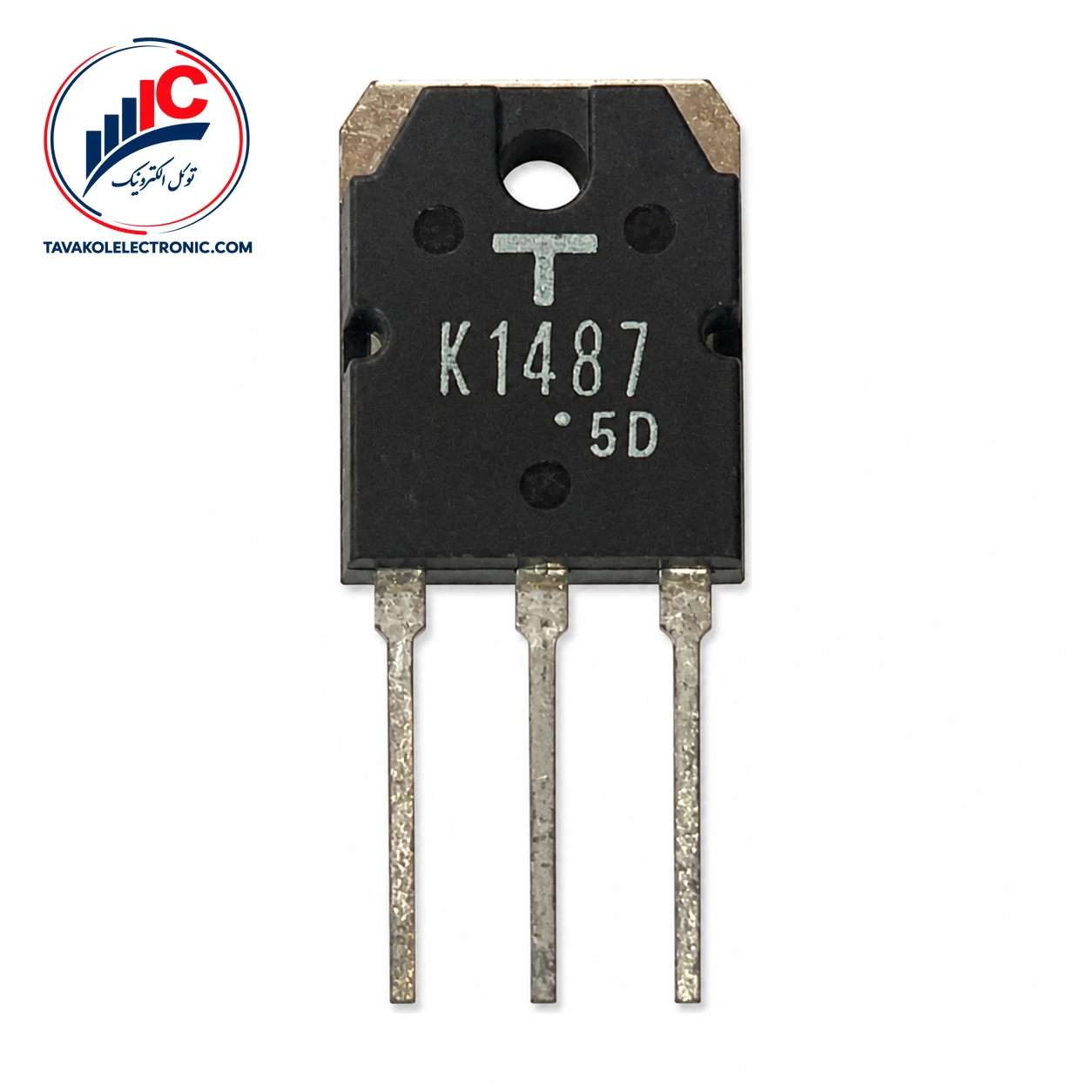

ماسفت 2SK1487

ویژگی‌ها
Part Number2SK1487
پکیج2-16C1B
Channel TypeN-Channel
مشخصات فنیVDS: 450 V, ID: 10 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت 2SK1487

2SK1487 یک ترانزیستور اثر میدان از نوع MOS سیلیکونی و کانال N ساخت Toshiba است. این قطعه برای سوئیچینگ سریع و جریان بالا، مبدل‌های DC-DC و مدارهای درایو موتور به‌کار می‌رود و در پکیج 2-16C1B عرضه می‌شود.

مشخصات کلیدی 2SK1487

مقاومت روشن درین-سورس در شرایط VGS=10 V و ID=5 A، مقدار معمولی 0.64 Ω و حداکثر 1.0 Ω است. ولتاژ آستانه گیت نیز در شرایط VDS=10 V و ID=1 mA، از 2.0 V تا 4.0 V مشخص شده است.

مشخصه مقدار شرایط آزمون
نوع قطعه MOS سیلیکونی، کانال N —
پکیج 2-16C1B Toshiba
ولتاژ شکست درین-سورس حداقل 450 V ID=10 mA، VGS=0 V
مقاومت روشن درین-سورس 0.64 Ω معمولی، 1.0 Ω حداکثر VGS=10 V، ID=5 A
بار کل گیت 72 nC معمولی، 85 nC حداکثر VDD=400 V، VGS=10 V، ID=10 A

عملکرد سوئیچینگ و پارامترهای الکتریکی

ادمیتانس انتقال مستقیم این قطعه در شرایط VDS=10 V و ID=5 A، برابر 4.5 S به‌صورت معمولی و 3.0 S به‌صورت حداقل است. جریان قطع درین نیز در VDS=450 V و VGS=0 V، حداکثر 300 μA است.

زمان خیز 45 ns معمولی و 90 ns حداکثر، زمان روشن‌شدن 70 ns معمولی و 140 ns حداکثر، زمان افت 65 ns معمولی و 130 ns حداکثر و زمان خاموش‌شدن 150 ns معمولی و 300 ns حداکثر هستند. این مقادیر تحت شرایط آزمون ID=5 A، VDD=200 V، RL=40 Ω و VGS=10 V pulse مشخص شده‌اند.

حداکثر مطلق ولتاژ درین-سورس 450 V، ولتاژ گیت-سورس ±30 V، جریان درین پیوسته 10 A و جریان پالسی درین 40 A است. این اعداد حد مجاز هستند، نه مشخصه عملکرد پیوسته مدار.

حداکثر مطلق توان تلف‌شده درین 125 W در Tc=25 °C و حداکثر مطلق دمای کانال 150 °C است. رعایت شرایط حرارتی و کنترل پیک‌های ولتاژ برای استفاده مطمئن از قطعه ضروری است.


خرید و استعلام قیمت 2SK1487

برای استعلام قیمت و موجودی روز 2SK1487 با توکل الکترونیک تماس بگیرید. فروش این ماسفت به‌صورت تکی و تعدادی انجام می‌شود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. کالا با ضمانت اصالت کالا عرضه می‌شود و ارسال به سراسر کشور انجام می‌گیرد.

پیش از سفارش، پارت‌نامبر و پکیج 2-16C1B را با نیاز مدار خود تطبیق دهید. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش، مراجعه حضوری در بازار جمهوری تهران و ارائه خدمات تأمین برای سفارش‌های شرکتی را فراهم می‌کند. برای شروع فرایند، عبارت خرید ماسفت را در درخواست خود ذکر کنید.


جمع‌بندی و سفارش

این ماسفت کانال N سیلیکونی ساخت Toshiba با پکیج 2-16C1B و مشخصات سوئیچینگ تعریف‌شده، برای کاربردهای سوئیچینگ سریع و جریان بالا، مبدل‌های DC-DC و درایو موتور قابل بررسی است. مقاومت روشن، زمان‌های سوئیچینگ، بار گیت و ولتاژ شکست از مهم‌ترین پارامترهای انتخاب آن هستند. پس از تطبیق مشخصات قطعه با طراحی، برای دریافت قیمت، موجودی و ثبت سفارش با توکل الکترونیک در ارتباط باشید.


سؤالات متداول درباره 2SK1487

2SK1487 چه نوع ماسفتی است؟

این قطعه یک ماسفت MOS سیلیکونی از نوع کانال N است و در پکیج 2-16C1B ارائه می‌شود.

کاربردهای 2SK1487 چیست؟

کاربردهای تعریف‌شده برای آن شامل سوئیچینگ سریع و جریان بالا، مبدل‌های DC-DC و مدارهای درایو موتور است.

آیا 450 V ولتاژ کاری عادی قطعه است؟

خیر. 450 V به‌عنوان ولتاژ شکست حداقل و همچنین حد حداکثر مطلق VDS مطرح شده است؛ بنابراین باید حاشیه طراحی و شرایط واقعی مدار در نظر گرفته شود.

توضیحات تکمیلی

Part Number

2SK1487

پکیج

2-16C1B

Channel Type

N-Channel

مشخصات فنی

VDS: 450 V, ID: 10 A
