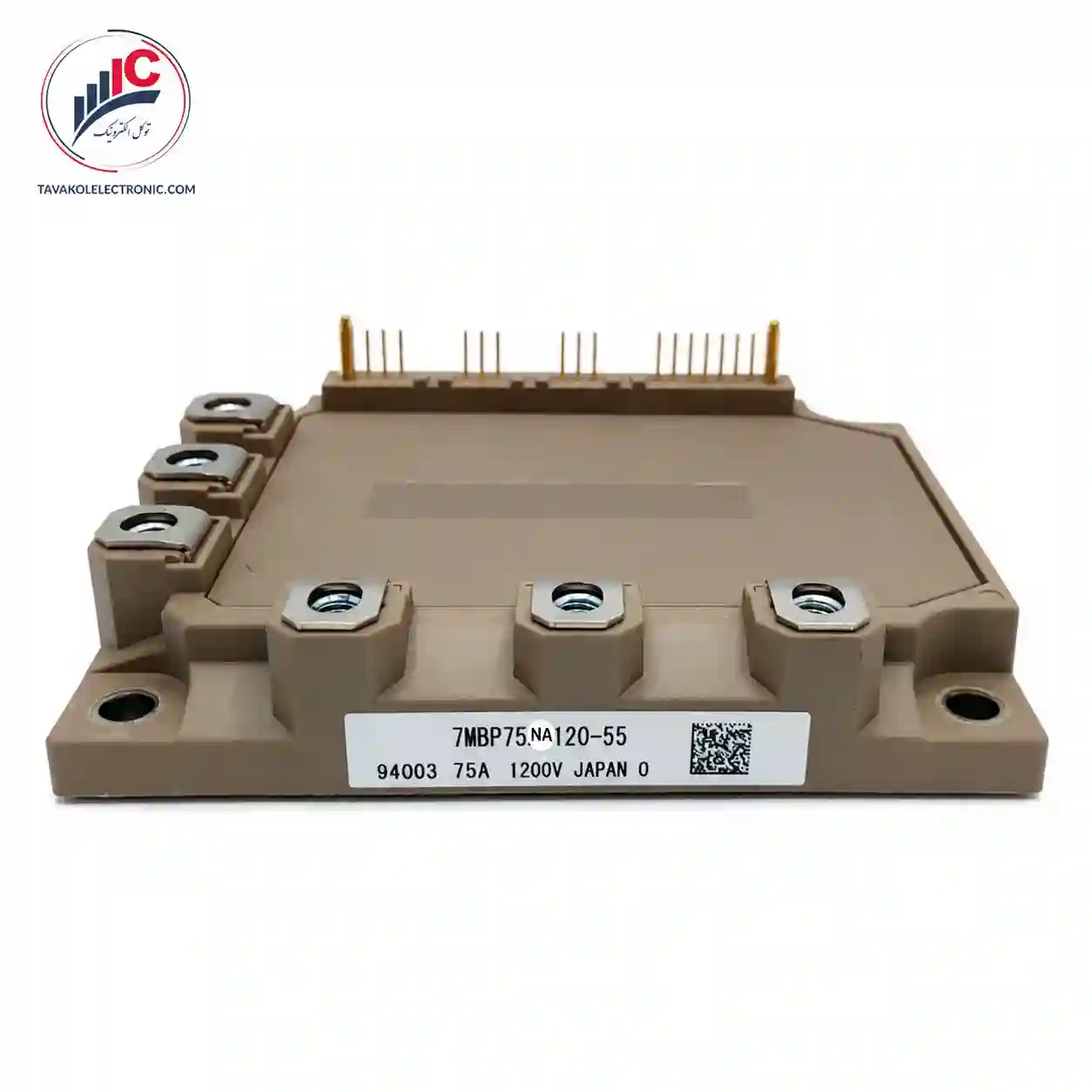

درایوهای فرکانسی سنگین و سیستمهای اتوماسیون متصل به برق سهفاز صنعتی، برای کلیدزنی ایمن در جریانهای بالا نیازمند یک بستر نیمههادی فوقالعاده سختکار هستند. ماژول هوشمند 7MBP75NA120 ساخت کمپانی مقتدر Fuji Electric ژاپن، با ترکیب توان نامی ۱۲۰۰ ولت و ۷۵ آمپر، دقیقاً برای همین مأموریتهای سنگین طراحی شده است. این قطعه یک ماژول قدرت هوشمند یا اصطلاحاً IPM است که فراتر از یک ترانزیستور معمولی عمل میکند.
سری NA در معماری قطعات قدرت فوجی، به دلیل پایداری شبکه سیلیکونی در برابر جریانهای هجومی و تلفات توان ناچیز در فرکانسهای سوئیچینگ متغیر شناخته میشود. یکپارچهسازی مدارهای درایور فرمان و سوئیچهای قدرت در یک بدنه، ریسک آسیب ناشی از نویز بردهای فرمان را برطرف میسازد. فروشگاه توکل الکترونیک اصالت ۱۰۰ درصدی این کالا را برای خطوط تولید و کارگاههای شما تضمین میکند.
بررسی دقیق محدودیتهای الکتریکی و توان قطعه برای مهندسان اتوماسیون و تعمیرکاران پیش از فرآیند اورهال بورد الزامی است:
| پارامترهای تخصصی و ساختاری نیمههادی | دادههای آزمایشگاهی و سقف مجاز قطعه |
| شناسه تجاری پارتنامبر | 7MBP75NA120 |
| شرکت سازنده و کشور مبدأ | فوجی الکتریک (Fuji Electric – 🇯🇵) |
| ساختار فنی پکیج | ماژول هوشمند یکپارچه قدرت (IGBT-IPM) |
| آرایش فازهای خروجی | 3Phase (شامل ۶ سوئیچ اصلی و دیودهای هرزگرد سریع) |
| حداکثر ولتاژ کلکتور-امیتر (Vces) | 1200 ولت واقعی |
| جریاندهی مداوم در بار (Ic) | 75 آمپر نامی (تحمل جریان بالا زیر بار سنگین) |
| مکانیزمهای حفاظتی توکار | سنسور داغ شدن بیش از حد (OT)، مدار قطع سریع اتصال کوتاه (SC) و پایش افت ولتاژ گیت (UV) |
| متریال دیالکتریک و کفی | بیسپلیت مس خالص با ضریب انتقال حرارت فوقالعاده بالا |
تحمل همزمان ولتاژ ۱۲۰۰ ولت و جریان ۷۵ آمپر سبب شده تا خرید 7MBP75NA120 در صنایع سنگین اولویت اول باشد:
درایوهای فرکانس متغیر سهفاز (VFD): قطعه اصلی بخش سوئیچینگ اینورترهای ۳۸۰ ولت صنعتی سنگین جهت تنظیم گشتاور موتورهای توان متوسط به بالا.
دستگاههای جوش صنعتی و برش پلاسما: تامین جریان یکنواخت خروجی و تحمل شوکهای ناگهانی ولتاژ برگشتی ناشی از بارهای سلفی.
سیستمهای اتوماسیون آسانسور و بالابرهای صنعتی: مدیریت شتابگیری کاملاً نرم موتورها با تکیه بر سرعت فرماندهی فوقسریع سری NA.
منابع تغذیه بدون وقفه سنگین (UPS): تبدیل بهینه ولتاژ DC به AC در خروجی یوپیاسهای توان بالای صنعتی.
مهار هوشمندانه نویز در مبدأ: نزدیکی مدارهای درایور گیت به چیپهای اصلی درون پکیج، اثر نویزهای شدید ناشی از محیطهای کارگاهی (EMI) را کاملاً خنثی میسازد.
سیستم گزارش خطای فعال (Fault Feedback): این قطعه منفعل نیست؛ به محض تشخیص اتصال کوتاه در بار یا افزایش ناگهانی دمای سیلیکون، فرمان سوئیچ را مسدود کرده و وضعیت خطا را به میکروکنترلر بورد اعلام میکند تا بورد را از فاجعه و انفجار نجات دهد.
طول عمر تضمینشده: استفاده از سابستریتهای سرامیکی پیشرفته در کف قطعه، فرآیند خنکسازی چیپها را تسریع کرده و از فرسودگی زودهنگام سیلیکون جلوگیری میکند.
💡 یک نکته حیاتی از اتاق فنی فروشگاه توکل الکترونیک:
کار در سطح ولتاژ ۱۲۰۰ ولت و جریان ۷۵ آمپر، تمرکز حرارتی بسیار بالایی ایجاد میکند. سطح هیتسینک آلومینیومی دستگاه باید کاملاً صیقلی، بدون خط و خش و عاری از هرگونه براده فلزی باشد. اعمال خمیر سیلیکون مرغوب با گرید حرارتی بالا به صورت یک لایه نازک و کاملاً یکنواخت (بدون ایجاد حباب هوا) الزامی است. پیچهای ماژول را با گشتاور یکسان و به صورت ضربدری سفت کنید؛ کوچکترین هوا یا عدم تقارن در نصب، موجب عدم دفع حرارت و سوختن ناگهانی قطعه زیر بار سنگین میشود.
تست مدارهای درایور فرمان: پیش از قرار دادن ماژول جدید روی بورد، نوسانات بخش ولتاژ تغذیه گیت و صحت کارکرد اپتوکوپلرهای ایزولاتور را با اسیلوسکوپ پایش کنید.
هوشیاری در برابر قطعات فیک: متاسفانه به دلیل ارزش ریالی بالا، نمونههای بازسازیشده و تقلبی در بازار یافت میشوند که عدم تحمل جریان نامی در آنها، آسیبهای سنگینی به خطوط تولید میزند. همیشه اصالت قطعه را در اولویت قرار دهید.
تامین قطعات نیمههادی قدرت خاص، نیازمند تخصص فنی و شناخت زنجیره تامین است. ما در فروشگاه توکل الکترونیک با درک دغدغههای مهندسان و کارگاههای تعمیراتی، ماژول هوشمند 7MBP75NA120 اصل ژاپن را با تضمین کیفیت، قیمت واقعی و ارسال سریع به سراسر کشور فراهم آوردهایم. شما میتوانید جهت ثبت سفارش، استعلام موجودی تعداد بالا و یا بهرهمندی از مشاوره فنی، از طریق همین صفحه اقدام نموده و یا با مجموعه ما تماس حاصل فرمایید.
برای مشاهده سایر مدلها و بررسی قطعات مشابه، میتوانید از دستهبندی ماژولهای قدرت در فروشگاه بازدید کنید:
https://tavakolelectronic.com/product-category/نیمههادی-ها/ماژول-igbt/
همچنین برای دریافت اطلاعات فنی رسمی، میتوانید به سایت سازنده مراجعه کنید:
| Part Number | 7MBP75NA120 |
|---|---|
| برند | FUJI |
| مشخصات فنی | 75A-1200V |
