ماژول IGBT مدل BSM75GB120DN2

توضیحات

خرید و قیمت BSM75GB120DN2

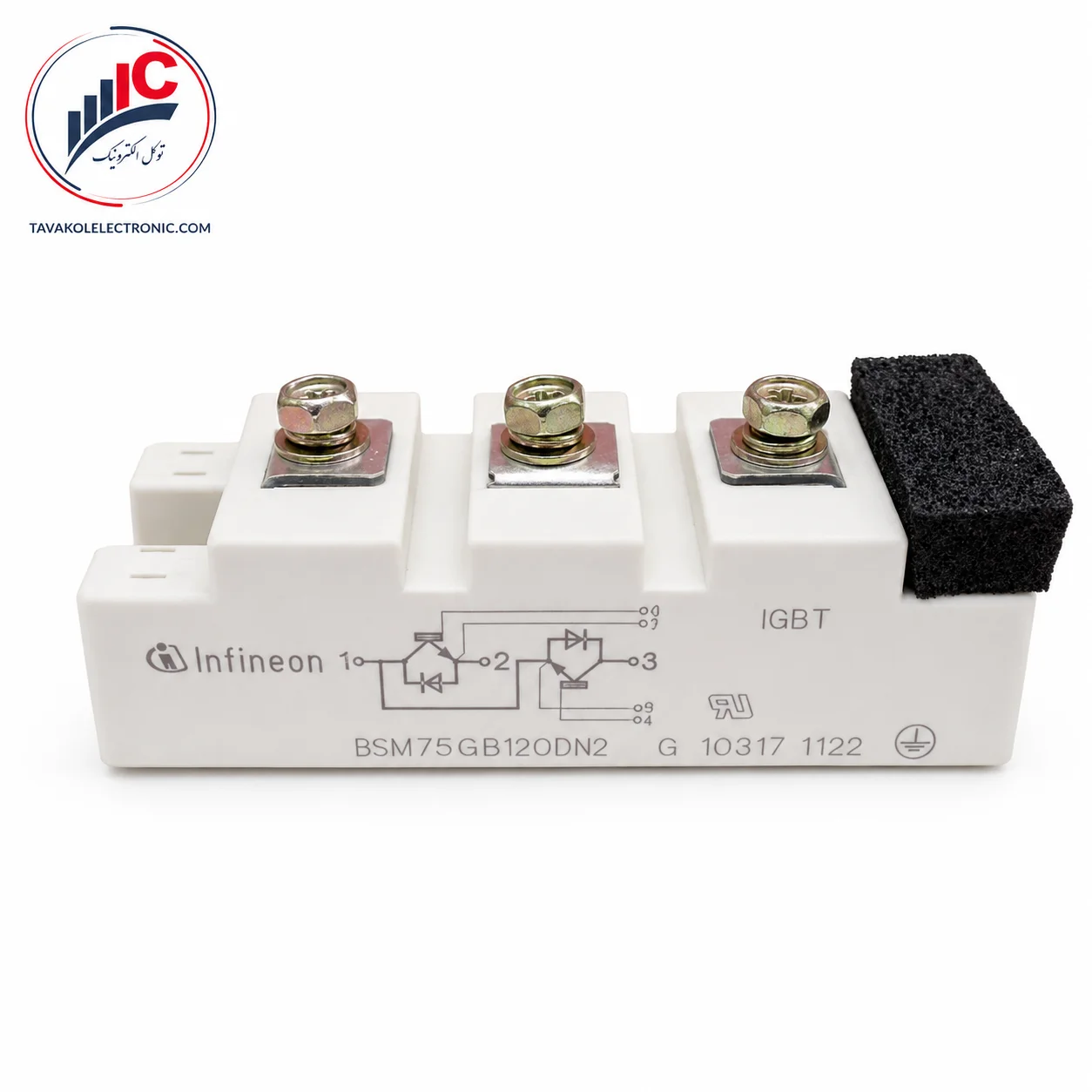

BSM75GB120DN2 یک ماژول IGBT نیم‌پل از برند Siemens است که برای سوئیچینگ و کنترل توان در تجهیزات صنعتی سازگار استفاده می‌شود. این ماژول دو IGBT قدرت را به‌همراه دیودهای فست هرزگرد در یک پکیج دارای بیس‌پلیت فلزی عایق‌شده قرار می‌دهد و برای تعمیر یا تأمین دستگاهی مناسب است که همین پارت‌نامبر روی آن نصب شده باشد.

کلاس ولتاژی این محصول ۱۲۰۰ ولت است و در بازار معمولاً به‌عنوان ماژول IGBT ۷۵ آمپر شناخته می‌شود. دیتاشیت برای دمای کیس ۲۵ درجه، جریان DC حداکثر ۱۰۵ آمپر و برای دمای کیس ۸۰ درجه، جریان ۷۵ آمپر را اعلام می‌کند. ظرفیت واقعی ماژول در دستگاه به هیت‌سینک، فرکانس سوئیچینگ، دمای محیط، نوع بار و طراحی درایور وابسته است.

برای خرید BSM75GB120DN2 باید کد کامل، برند، ساختار Half-Bridge، محل ترمینال‌های قدرت و پایه‌های گیت با قطعه قبلی تطبیق داده شوند. مشابه‌بودن ولتاژ و جریان یک ماژول دیگر، به‌تنهایی جایگزینی مستقیم را تأیید نمی‌کند.

برای دریافت قیمت BSM75GB120DN2، استعلام موجودی، فروش تکی، خرید عمده یا صدور پیش‌فاکتور، تعداد موردنیاز و تصویر ماژول قبلی را برای توکل الکترونیک ارسال کنید. امکان تأمین سفارش شرکتی و ارسال به سراسر کشور قابل بررسی است.

• جهت بررسی اسناد فنی و دیتای مادر، می‌توانید به سایت رسمی شرکت اینفینئون مراجعه نمایید.

• برای مشاهده قطعات مشابه، می‌توانید دسته خرید IGBT توکل الکترونیک را بررسی کنید.

مشخصات مهم برای خریدار

مقادیر جریان و ولتاژ بالا مستقیماً از جدول Maximum Ratings دیتاشیت استخراج شده‌اند.

ساختار نیم‌پل و کاربرد آن

مدار داخلی BSM75GB120DN2 از دو IGBT تشکیل شده که به‌صورت نیم‌پل به یکدیگر متصل هستند. برای هر IGBT نیز یک دیود سریع در جهت معکوس قرار گرفته است. این دیودها هنگام استفاده با بارهای القایی، مسیر عبور جریان برگشتی را فراهم می‌کنند.

ساختار نیم‌پل این محصول برای مدارهایی مناسب است که از چند ماژول برای ساخت اینورتر تک‌فاز یا سه‌فاز استفاده می‌کنند. کاربردهای متداول ماژول‌های این کلاس شامل موارد زیر است:

• اینورتر و درایو موتور صنعتی
• کنترل دور موتورهای AC
• تجهیزات تبدیل و کنترل توان
• منابع تغذیه صنعتی پرتوان
• UPS و اینورترهای سازگار
• تعمیر دستگاهی که همین کد روی آن نصب شده است

کاربرد دقیق باید با توجه به شماتیک دستگاه، ولتاژ باس، جریان بار و فرکانس سوئیچینگ تعیین شود.

نکات مهم قبل از خرید BSM75GB120DN2

پیش از ثبت سفارش، موارد زیر بررسی شوند:

• نوشته روی بدنه دقیقاً BSM75GB120DN2 باشد.
• کدهای مشابه مانند DN، DN2 یا مدل‌های با جریان متفاوت اشتباه نشوند.
• توپولوژی موردنیاز دستگاه حتماً Half-Bridge باشد.
• محل ترمینال‌های قدرت و پایه‌های گیت با برد تطبیق داده شود.
• ولتاژ باس دستگاه با کلاس ۱۲۰۰ ولت هماهنگ باشد.
• درایور گیت و مقاومت‌های گیت بررسی شوند.
• موتور یا بار خروجی اتصال کوتاه نداشته باشد.
• مدار Snubber و خازن‌های باس آزمایش شوند.
• سطح هیت‌سینک صاف و تمیز باشد.
• از خمیر حرارتی مناسب و فشار نصب یکنواخت استفاده شود.

تعویض ماژول بدون بررسی علت خرابی قبلی ممکن است باعث سوختن دوباره قطعه شود. هنگام استعلام موجودی BSM75GB120DN2 بهتر است تصویر نوشته روی ماژول، نمای ترمینال‌ها، شماره دستگاه و تعداد موردنیاز ارسال شود.

آیا جریان این ماژول ۷۵ آمپر است یا ۱۰۵ آمپر؟

نام‌گذاری و معرفی بازار این مدل معمولاً بر مبنای ۷۵ آمپر انجام می‌شود؛ اما دیتاشیت جریان DC را در دو دمای کیس متفاوت اعلام کرده است:

• ۱۰۵ آمپر در TC=25°C
• ۷۵ آمپر در TC=80°C

بنابراین عدد ۱۰۵ آمپر نباید بدون اشاره به دمای کیس به‌عنوان جریان دائمی دستگاه تبلیغ شود. برای عنوان فروشگاهی، عبارت ۱۲۰۰ ولت ۷۵ آمپر شفاف‌تر و کم‌ریسک‌تر است؛ در جدول مشخصات نیز هر دو مقدار درج می‌شوند.

تفاوت برند Siemens با Infineon و Eupec

دیتاشیت این محصول با نام Siemens Semiconductor Group منتشر شده است. در قطعات قدیمی بازار ممکن است محصولات مرتبط این خانواده با نام‌های Siemens، Eupec یا Infineon دیده شوند، اما برند حک‌شده روی موجودی باید همان چیزی باشد که در صفحه محصول ثبت می‌شود.

اگر روی قطعه موجود شما لوگوی Siemens درج شده، برند ووکامرس را Siemens قرار دهید. مشاهده نام Infineon یا Eupec روی مدل مشابه، به‌تنهایی به‌معنای فیک‌بودن آن نیست؛ بااین‌حال کد، پکیج و مشخصات باید جداگانه بررسی شوند.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک امکان فروش BSM75GB120DN2 به‌صورت تکی و تعدادی، استعلام قیمت روز، خرید عمده، تأمین شرکتی، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند.

بررسی کد کامل محصول قبل از فروش و امکان ارسال تصویر قطعه قبلی برای تطبیق اولیه، احتمال انتخاب مدل اشتباه را کاهش می‌دهد. حضور فیزیکی مجموعه در بازار جمهوری تهران نیز امکان پیگیری و خرید مطمئن‌تر را برای مشتریان صنعتی و تعمیرکاران فراهم می‌کند.

برای دریافت قیمت روز BSM75GB120DN2، بررسی موجودی و مشاوره خرید، تعداد موردنیاز و تصویر ماژول قبلی را ارسال کنید.

سوالات متداول

BSM75GB120DN2 چه نوع قطعه‌ای است؟

یک ماژول IGBT نیم‌پل ۱۲۰۰ ولت با دو IGBT و دیودهای فست داخلی است.

برند این ماژول چیست؟

دیتاشیت ارسالی با برند Siemens منتشر شده است.

جریان BSM75GB120DN2 چقدر است؟

جریان DC آن در دمای کیس ۲۵ درجه ۱۰۵ آمپر و در دمای کیس ۸۰ درجه ۷۵ آمپر است. جریان پالسی آن در شرایط دیتاشیت به ۲۱۰ آمپر می‌رسد.

آیا این قطعه ماژول IPM است؟

خیر. این محصول ماژول IGBT قدرت است و گیت‌درایور یا مدارهای حفاظتی IPM را داخل خود ندارد.

آیا دیود داخلی دارد؟

بله، برای هر IGBT یک دیود فست Free-Wheeling داخلی در نظر گرفته شده است.

برای سفارش چه اطلاعاتی ارسال شود؟

تصویر قطعه، نمای ترمینال‌ها، شماره دستگاه یا برد و تعداد موردنیاز ارسال شود.
