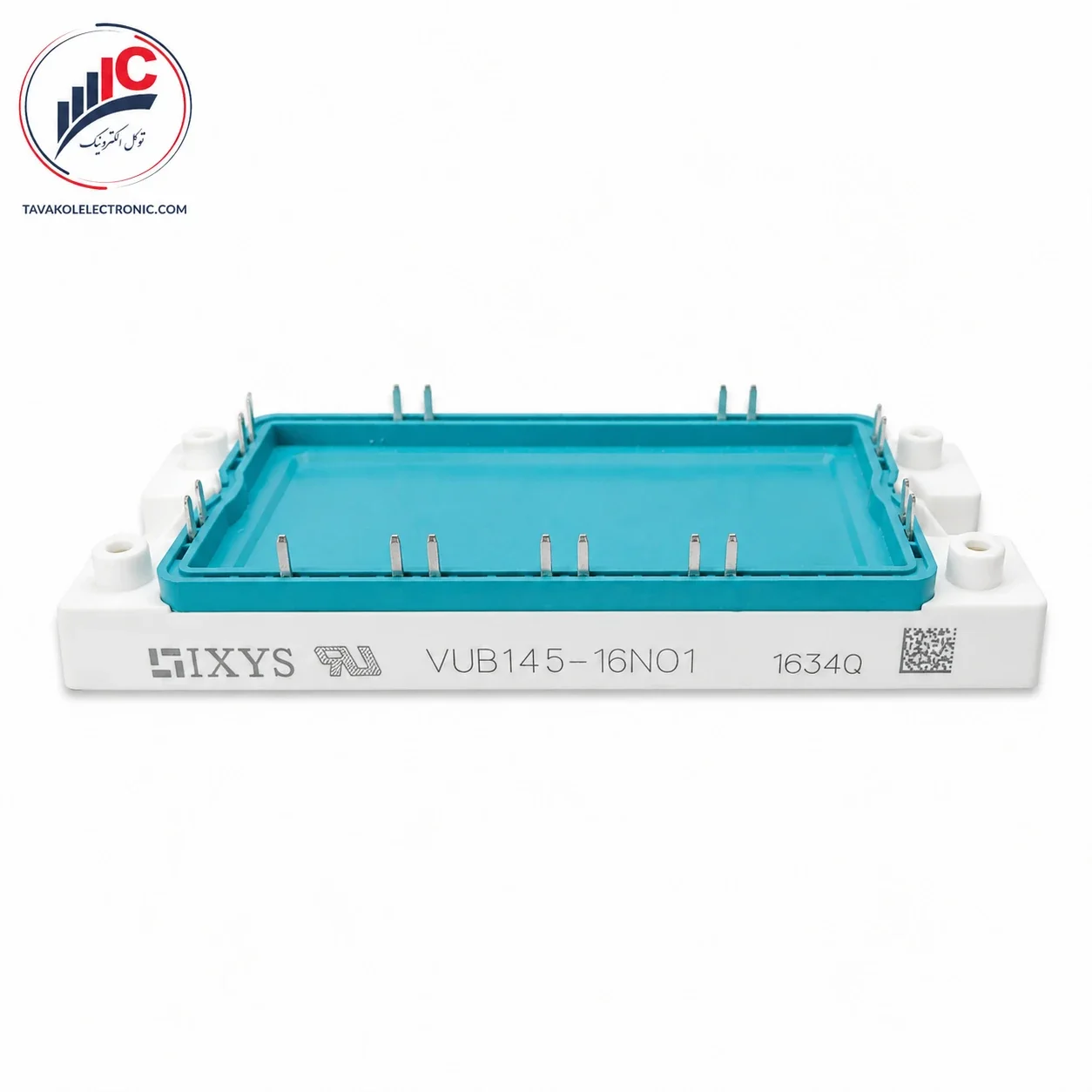

VUB145-16NO1 یک ماژول قدرت صنعتی از برند IXYS است که برای بخش ورودی و مدار ترمز درایوهای صنعتی طراحی شده است. این محصول چند بخش اصلی مدار قدرت را در یک پکیج مشترک قرار می‌دهد و شامل پل دیود سه‌فاز، IGBT چاپر ترمز، دیود Fast Recovery و سنسور دمای NTC است.
این ساختار باعث شده VUB145-16NO1 گزینه‌ای مناسب برای تعمیر درایوها و اینورترهایی باشد که از ورودی سه‌فاز و مقاومت ترمز استفاده می‌کنند. پل دیود داخلی، برق سه‌فاز AC را به باس DC تبدیل می‌کند و IGBT چاپر ترمز نیز هنگام افزایش ولتاژ باس، انرژی اضافی را از طریق مقاومت ترمز تخلیه می‌کند.
بخش رکتیفایر این ماژول دارای ولتاژ نامی ۱۶۰۰ ولت و حداکثر جریان متوسط خروجی ۱۴۵ آمپر در دمای کیس ۸۰ درجه سانتی‌گراد است. بخش چاپر ترمز نیز از یک IGBT با ولتاژ ۱۲۰۰ ولت و جریان پیوسته ۱۰۰ آمپر در دمای کیس ۸۰ درجه سانتی‌گراد استفاده می‌کند.
این محصول بیشتر برای تعمیر تجهیزات موجود و جایگزینی قطعه هم‌کد ارزش دارد. شباهت ظاهری یک ماژول دیگر یا یکسان‌بودن ولتاژ و جریان، برای جایگزینی کافی نیست و آرایش پایه‌ها، سنسور دما، دیود سریع و مدار چاپر باید بررسی شوند.
برای خرید VUB145-16NO1، دریافت قیمت روز، استعلام موجودی و بررسی تطبیق فنی با توکل الکترونیک تماس بگیرید.
| مشخصه | اطلاعات |
|---|---|
| پارت‌نامبر | VUB145-16NO1 |
| برند | IXYS |
| نوع قطعه | ماژول قدرت ترکیبی |
| ساختار اصلی | پل دیود سه‌فاز با چاپر ترمز |
| بخش سوئیچینگ | IGBT تک‌سوئیچ |
| دیود چاپر | Fast Recovery Diode |
| ولتاژ پل دیود | ۱۶۰۰ ولت |
| جریان خروجی رکتیفایر | ۱۴۵ آمپر در TC=80°C |
| ولتاژ IGBT | ۱۲۰۰ ولت |
| جریان IGBT | ۱۰۰ آمپر در TC=80°C |
| سنسور دما | NTC پنج کیلو‌اهم |
| ولتاژ ایزولاسیون | ۲۵۰۰ ولت برای یک دقیقه |
| کاربرد اصلی | درایو صنعتی دارای سیستم ترمز |
| وضعیت محصول | Phase-out در دیتاشیت سازنده |
وجود دو عملکرد اصلی در یک پکیج، تعداد اتصالات مدار قدرت را کاهش می‌دهد؛ اما همین موضوع باعث میشود انتخاب نمونه جایگزین به بررسی دقیق‌تری نیاز داشته باشد.
جهت مطالعه کاتالوگ‌های جامع‌تر، میتوانید به سایت رسمی شرکت IXYS مراجعه نمایید.
کاربرد رسمی اعلام‌شده برای این ماژول، Drive Inverters with Brake System است؛ یعنی درایوها و اینورترهای صنعتی مجهز به سیستم ترمز مقاومتی.
کاربردهای متداول محصول شامل موارد زیر است:
این محصول یک ماژول اینورتر سه‌فاز کامل نیست و بخش خروجی سه‌فاز موتور را در خود ندارد. عملکرد اصلی آن مربوط به یکسو‌سازی ورودی سه‌فاز و کنترل مدار ترمز است.
برای مشاهده قطعات مشابه، میتوانید دسته خرید ماژول IGBT توکل الکترونیک را بررسی کنید.
VUB145-16NO1 سه بخش مهم مدار قدرت را در یک بدنه قرار می‌دهد:
شش دیود قدرت، ورودی سه‌فاز AC را به ولتاژ DC تبدیل می‌کنند. این بخش دارای ولتاژ نامی ۱۶۰۰ ولت و جریان خروجی ۱۴۵ آمپر در شرایط مشخص دیتاشیت است.
IGBT داخلی به مقاومت ترمز متصل میشود. هنگام کاهش سرعت موتور یا برگشت انرژی به باس DC، این سوئیچ با فرمان مدار کنترل فعال شده و انرژی اضافی را روی مقاومت ترمز تخلیه می‌کند.
دیود Fast Recovery در مسیر چاپر قرار دارد و سنسور NTC داخلی نیز برای پایش دمای ماژول استفاده میشود. مقاومت نامی NTC در دمای ۲۵ درجه سانتی‌گراد برابر با ۵ کیلو‌اهم است.
این ترکیب باعث میشود محصول با پل دیود سه‌فاز ساده، ماژول IGBT دوبل یا ماژول اینورتر شش‌تایی تفاوت داشته باشد.
پیش از سفارش VUB145-16NO1 باید پارت‌نامبر کامل روی ماژول قبلی بررسی شود. حرف‌ها و اعداد انتهای کد اهمیت دارند و کدهای مشابه لزوماً دارای پین‌آوت یا ساختار یکسان نیستند.
موارد مهم برای تطبیق:
دیتاشیت، مدل VUB145-16NOXT را به‌عنوان جایگزین پیشنهادی اعلام کرده است. بااین‌حال، پیش از استفاده از این کد باید نقشه پایه‌ها، ابعاد مکانیکی و طراحی مدار کنترل دستگاه بررسی شوند.
برای کاهش احتمال خرید اشتباه، تصویر ماژول معیوب، مدل دستگاه و شماره برد را هنگام استعلام موجودی VUB145-16NO1 ارسال کنید.
| پارامتر | مقدار |
|---|---|
| VRRM پل دیود | ۱۶۰۰ ولت |
| ID(AV)M | ۱۴۵ آمپر در TC=80°C |
| IFSM پل دیود | ۱۱۰۰ آمپر برای ۱۰ میلی‌ثانیه |
| VCES بخش IGBT | ۱۲۰۰ ولت |
| IC25 | ۱۴۱ آمپر در TC=25°C |
| IC80 | ۱۰۰ آمپر در TC=80°C |
| VCE(sat) | حداکثر ۳٫۷ ولت |
| VGES | مثبت و منفی ۲۰ ولت |
| VRRM دیود سریع | ۱۲۰۰ ولت |
| IFAV دیود سریع | ۲۷ آمپر در TC=80°C |
| VISOL | ۲۵۰۰ ولت برای یک دقیقه |
| مقاومت NTC | ۵ کیلو‌اهم در ۲۵°C |
مقادیر جریان دیتاشیت به شرایط حرارتی، دمای هیت‌سینک و نحوه نصب وابسته هستند. عدد ۱۴۵ آمپر یا ۱۰۰ آمپر نباید بدون محاسبه خنک‌کاری، جریان دائمی قابل استفاده در هر دستگاه فرض شود.
سطح هیت‌سینک باید صاف، تمیز و بدون باقی‌مانده خمیر حرارتی قبلی باشد. استفاده از خمیر حرارتی مناسب و یکنواخت برای انتقال صحیح گرما ضروری است.
گشتاور نصب پیچ‌های M5 در دیتاشیت بین ۲٫۷ تا ۳٫۳ نیوتن‌متر اعلام شده است. پیچ‌ها باید به‌صورت مرحله‌ای و متقارن بسته شوند تا فشار نامتعادل به بیس ماژول وارد نشود.
پیش از روشن‌کردن دستگاه، موارد زیر بررسی شوند:
خرابی مقاومت ترمز، مدار گیت یا خازن‌های باس می‌تواند باعث خرابی مجدد قطعه جدید شود.
توکل الکترونیک در زمینه فروش و تأمین ماژول‌های IGBT، رکتیفایر و قطعات قدرت صنعتی فعالیت دارد.
برای خرید VUB145-16NO1 و دریافت قیمت روز با بخش فروش توکل الکترونیک تماس بگیرید.
این محصول یک ماژول قدرت ترکیبی شامل پل دیود سه‌فاز، IGBT چاپر ترمز، دیود سریع و سنسور دمای NTC است.
خیر. این ماژول شامل پل اینورتر سه‌فاز خروجی نیست. IGBT داخلی آن برای مدار چاپر ترمز استفاده میشود.
پل دیود دارای ولتاژ ۱۶۰۰ ولت و جریان خروجی ۱۴۵ آمپر است. IGBT چاپر نیز ۱۲۰۰ ولت و ۱۰۰ آمپر در دمای کیس ۸۰ درجه مشخص شده است.
این ماژول برای درایوهای دارای سیستم ترمز طراحی شده است، اما سازگاری نهایی به پارت‌نامبر، پین‌آوت و طراحی دستگاه بستگی دارد.
این مدل توسط دیتاشیت به‌عنوان جایگزین پیشنهادی معرفی شده، اما پیش از خرید باید ابعاد، آرایش پایه‌ها و مدار دستگاه تطبیق داده شوند.
گیت‌درایور، مقاومت ترمز، خازن DC Link، پیش‌شارژ، فیوزها، سنسور دما، هیت‌سینک و علت خرابی ماژول قبلی باید کنترل شوند.
