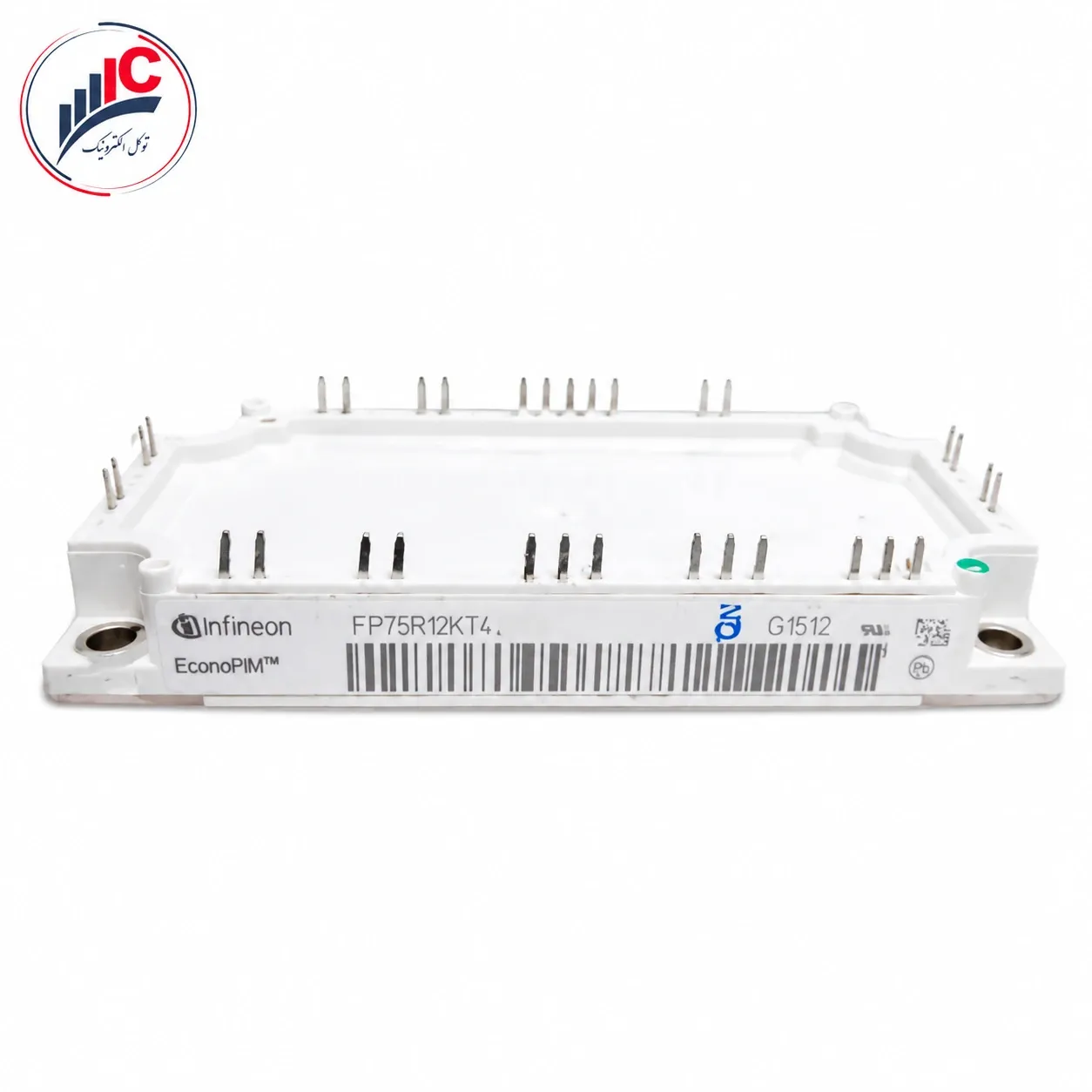

ماژول IGBT مدل FP75R12KT4

توضیحات

بررسی معماری و تکنولوژی نسل جدید ماژول FP75R12KT4

در طراحی سیستم‌های الکترونیک قدرت پیشرفته، دست‌یابی به راندمان حرارتی بالا و کاهش تلفات سوئیچینگ یک چالش اساسی است. کمپانی آلمانی اینفینئون (Infineon) با معرفی قطعه FP75R12KT4، استانداردهای جدیدی را در این حوزه تعریف کرده است. این ماژول بر پایه تکنولوژی نوین Trench/Fieldstop IGBT4 ساخته شده است که نسبت به نسل‌های قبلی، پایداری بسیار بالاتری در برابر نوسانات الکتریکی از خود نشان می‌دهد.

نکته کلیدی طراحی: یکی از برجسته‌ترین ویژگی‌های این قطعه، ارتقای چشمگیر در مدیریت حرارتی است. این ماژول به گونه‌ای طراحی شده است که دمای مجاز پیوند (Junction Temperature) در آن می‌تواند تا ۱۷۵ درجه سانتی‌گراد افزایش یابد. این ویژگی به مهندسان اجازه می‌دهد تا سیستم‌های خنک‌کننده را با ابعاد کوچک‌تری طراحی کنند.

ساختار مجتمع و پکیج EconoPIM 3 در ماژول FP75R12KT4، باعث شده تا مدارات یکسوساز، اینورتر و واحد ترمز به صورت یکپارچه در کنار یکدیگر قرار گیرند و سیم‌کشی‌های اضافی از روی برد حذف شوند.

جدول پارامترهای عملیاتی

برای دستیابی به حداکثر بازدهی مدار، تطابق مقادیر طراحی با دیتاشیت اصلی الزامی است. جدول زیر مشخصات کلیدی و تایید شده قطعه FP75R12KT4 را نمایش می‌دهد:

کاربردهای استراتژیک در صنایع

استفاده از تکنولوژی نسل چهارم در تولید FP75R12KT4، دامنه کاربرد آن را در تجهیزات مدرن و توان‌بالا به شدت گسترش داده است. عمده‌ترین موارد مصرف این نیمه‌هادی قدرتمند شامل گزینه‌های زیر است:

• درایوهای موتور پیشرفته: طراحی اینورترهای کنترل دور موتور (VFD) با راندمان بسیار بالا و تلفات حرارتی ناچیز.

• منابع تغذیه بدون وقفه: پیاده‌سازی در استیج‌های قدرت UPSهای صنعتی برای سرورها و تجهیزات حساس دیتاسنترها.

• ماشین‌آلات سنگین: استفاده در درایوهای آسانسورهای تجاری و پله‌برقی‌ها که به دلیل سوئیچینگ مداوم و ترمزهای متوالی، نیازمند دوام بالای قطعه FP75R12KT4 هستند.

• سیستم‌های جوشکاری: مدارات اینورتری جوشکاری پیشرفته که با فرکانس بالا کار می‌کنند.

تضمین کیفیت ماژول FP75R12KT4 در توکل الکترونیک

تهیه قطعات اصلی در بازار پرنوسان امروز، دغدغه اصلی بسیاری از مدیران فنی و تعمیرکاران است. استفاده از قطعه تقلبی به جای FP75R12KT4 اورجینال، می‌تواند منجر به ذوب شدن اتصالات داخلی، افت شدید راندمان و آسیب جدی به برد اصلی کنترلر شود.

فروشگاه توکل الکترونیک، به عنوان یک مرجع تخصصی تامین قطعات اتوماسیون، سلامت فیزیکی، کیفیت ساخت و اصالت صددرصدی این محصول را تضمین می‌کند. شما می‌توانید این قطعه را با خیالی کاملاً آسوده برای حساس‌ترین پروژه‌های طراحی و یا تعمیرات تخصصی خود از مجموعه ما تهیه نمایید.

• برای دسترسی به تجهیزات تعمیراتی، از دسته‌بندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.

• جهت بررسی اسناد فنی و دیتای مادر، می‌توانید به سایت رسمی شرکت اینفینئون مراجعه نمایید.

پرسش‌های متداول مهندسان (FAQ)

۱. جریان مداوم این قطعه در چه دمایی اندازه‌گیری شده است؟

برخلاف بسیاری از قطعات نسل قبل که در دمای ۸۰ درجه سنجیده می‌شوند، جریان مداوم ۷۵ آمپری قطعه FP75R12KT4 در دمای بدنه ۹۵ درجه سانتی‌گراد تضمین شده است.

۲. این قطعه توانایی دفع چه میزان حرارت را در مدار دارد؟

با توجه به ساختار بهبود یافته در نسل چهارم، حداکثر توان اتلافی (Ptot) این ماژول به ۳۸۵ وات افزایش یافته است.

۳. مقاومت ولتاژی گیت-امیتر در این ماژول چقدر است؟

برای تحریک گیت در این قطعه، ولتاژ مجاز در بخش گیت-امیتر (VGES) در بازه مثبت و منفی ۲۰ ولت تعیین شده است.

۴. آیا این قطعه از تکنولوژی جدیدتری نسبت به سری‌های پیشین استفاده می‌کند؟

بله، این ماژول از تکنولوژی بسیار کارآمد Trench/Fieldstop IGBT4 بهره می‌برد که تحمل حرارتی بسیار بالاتری تا ۱۷۵ درجه سانتی‌گراد را برای مدار فراهم می‌کند.

۵. حداکثر جریان پالسی مجاز برای این قطعه چقدر است؟

این ماژول در حالت پیک و برای پالس‌های کوتاه (با زمان ۱ میلی‌ثانیه)، قابلیت تحمل جریان لحظه‌ای تا ۱۵۰ آمپر را دارا می‌باشد.
