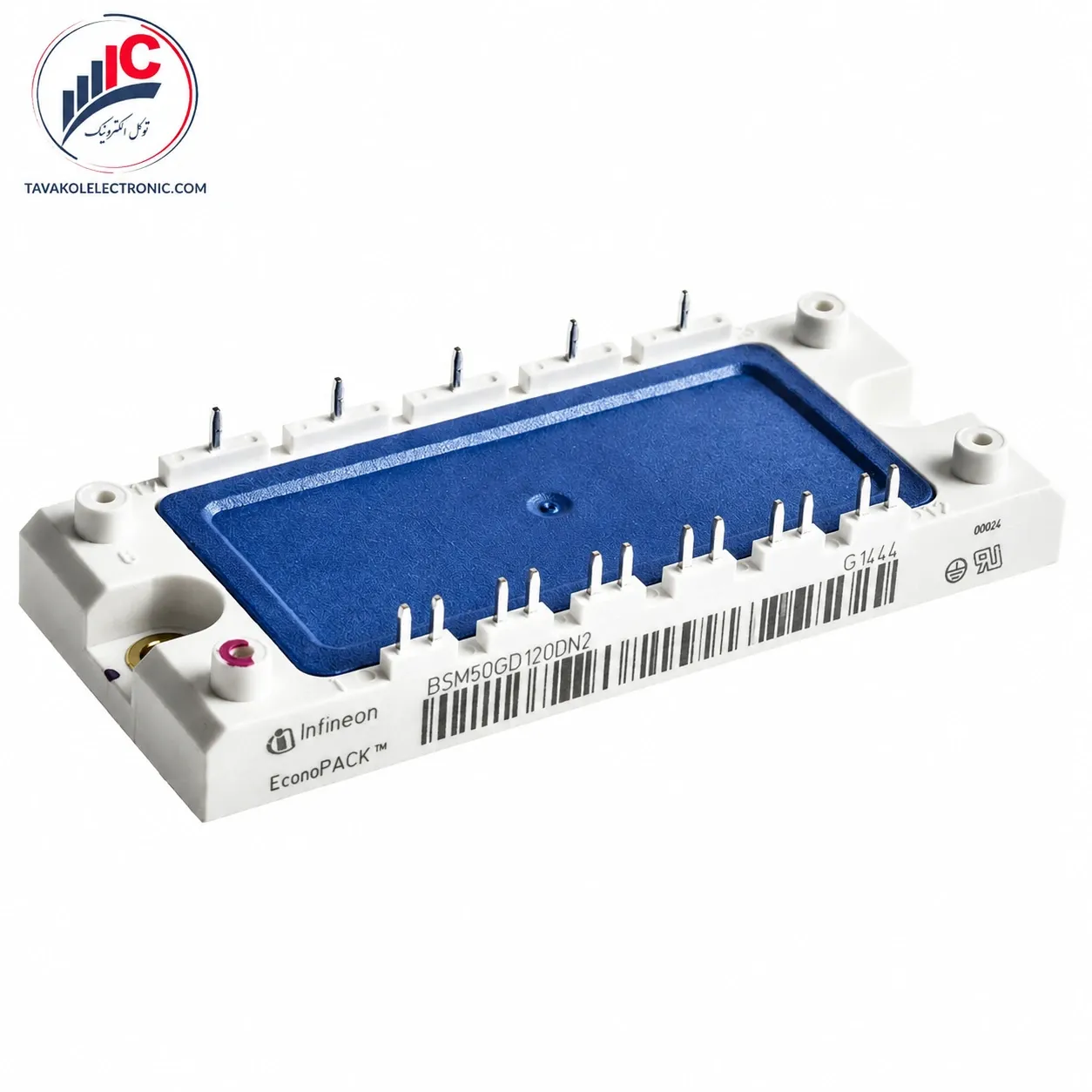

ماژول IGBT مدل BSM50GD120DN2

توضیحات

🔴 معرفی جامع BSM50GD120DN2

در طراحی و مهندسی اینورترهای سه فاز صنعتی با توان میان‌رده، فشرده‌سازی بخش مانیتورینگ و قدرت بورد، برگ برنده طراحان به شمار می‌رود. ماژول آی‌جی‌بی‌تی BSM50GD120DN2 ساخت کمپانی معتبر یوپک آلمان (Eupec / Infineon)، یک نیمه‌هادی قدرت تمام‌عیار و سخت‌کار در کلاس ولتاژ 1200V و جریان نامی مستمر 50A است.

معماری مدار قدرت داخلی این ماژول بر پایه توپولوژی شش‌تایی یا سیکس‌پک (3-phase full-bridge / SIXPACK) پیاده‌سازی شده است. پارت‌نامبر BSM50GD120DN2 تمام ۶ ترانزیستور IGBT مورد نیاز جهت ساخت یک پل سه فاز کامل خروجی را به همراه ۶ دیود فری‌ویلینگ فوق‌سریع در یک پکیج واحد از سری ECONOPACK 2K تجمیع کرده است. این تراشه فرکانسی قدرتمند، در دمای کفی ۲۵ درجه سانتی‌گراد قابلیت هدایت جریان مداوم فوق‌العاده ۷۲ آمپر را داراست. بیس‌پلیت فلزی عایق‌بندی شده این قطعه مقاومت الکتریکی بالایی داشته و انتقال حرارت بسیار سریعی را به هیت‌سینک فراهم می‌کند. خرید BSM50GD120DN2 اورجینال، تضمین‌کننده دوام و راندمان سیستم‌های محرکه الکتریکی شما خواهد بود.

📋 مشخصات فنی BSM50GD120DN2

مشخصات نامی الکتریکی، حرارتی و ساختاری قطعه که مستقیماً از دیتای رسمی کاتالوگ استخراج شده، در جدول زیر دسته‌بندی شده است:

🛠️ کاربردهای صنعتی ماژول یوپک / اینفینئون

یکپارچگی و ساختار سیکس‌پک سه فاز مدل BSM50GD120DN2 استفاده از آن را در سیستم‌های اتوماسیون زیر بسیار رایج کرده است:

• اینورترهای فرکانسی دور موتور (VFD): استفاده به عنوان بلوک قدرت اصلی در درایوهای کنترل سرعت موتورهای سه فاز صنعتی.

• سروو درایوهای پیشرفته و ماشین‌آلات CNC: تامین جریان بازوهای رباتیک و ماشین‌آلات دقیق با نوسانات بار شدید.

• منابع تغذیه بدون وقفه (UPS): بخش اینورتر خروجی دستگاه‌های UPS صنعتی توان متوسط.

• کمپرسورهای سیستم‌های تهویه مطبوع: درایوهای اینورتری چیلرهای صنعتی و پمپ‌های هیدرولیک فرکانسی.

✨ مزایای رقابتی قطعه

۱. توپولوژی سیکس‌پک در پکیج ECONOPACK: قرارگیری کامل یک پل سه فاز (۶ سوئیچ و دیود) در یک پکیج فشرده، فضای بورد چاپی را به حداقل رسانده و سیم‌کشی‌های موازی پیچیده را کلاً حذف می‌کند.

۲. مدیریت توان بالا (۴۱۵ وات): قابلیت اتلاف توان حرارتی فوق‌العاده به قطعه این اجازه را می‌دهد تا در کاربردهای سخت صنعتی و زیر بارهای سنگین مداوم کاملاً پایدار بماند.

۳. دیودهای فری‌ویلینگ با بازیابی فوق‌سریع: مجهز به دیودهای اینورتری بهینه‌سازی شده با افت ولتاژ پایین (2.0V) که زمان ریکاوری معکوس بسیار ناچیزی داشته و اورشوت‌های ولتاژ را مهار می‌کنند.

📈 تحلیل مهندسی رفتار ترانزیستور

بررسی منحنی‌های سوئیچینگ دینامیکی کاتالوگ قطعه BSM50GD120DN2 نشان می‌دهد ولتاژ اشباع کلکتور-امیتر کالا در جریان نامی ۵۰ آمپر و دمای اتاق ۲.۵ ولت است که با افزایش دمای کاری مغز سیلیکونی به ۱۲۵ درجه، به ۳.۱ ولت می‌رسد. دارا بودن ضریب دمایی مثبت در دماهای بالا، رفتاری ایده آل و ایمن برای بورد است؛ چرا که با افزایش دما، مقاومت داخلی به طور طبیعی جریان را در کل ساختار تراشه متعادل کرده و مانع از پدیده مخرب فرار حرارتی یا سوختن موضعی سوئیچ‌ها در بارهای مستمر می‌شود.

⚠️ توصیه فنی فروشگاه توکل الکترونیک

💡 نکات کلیدی نصب و راه‌اندازی BSM50GD120DN2:

• یکنواختی خمیر سیلیکون و فشار کفی: پکیج ECONOPACK 2K دارای سطح کفی نسبتاً وسیعی است. حتماً از خمیر سیلیکون مرغوب با ضریب انتقال بالا به صورت یک لایه بسیار نازک و یکنواخت استفاده کنید. پیچ‌های بدنه را به صورت ضربدری و با گشتاور مشخص سفت کنید تا کفی دچار تاب‌برداشتگی ناچیز و عدم تماس حرارتی نشود.

• انتخاب مقاومت گیت مناسب: مقاومت گیت پیشنهادی دیتای رسمی کاتالوگ ۲۲ اهم است. کاهش خودسرانه این مقدار ممکن است باعث ایجاد نویز الکترومغناطیسی (EMI) شدید روی میکروکنترلر شود و افزایش آن تلفات سوییچینگ حرارتی را بالا می‌برد.

• حفاظت الکتریسیته ساکن (ESD): گیت هر ۶ ترانزیستور این ماژول به شدت به الکتریسیته ساکن بدن حساس هستند. تا زمان قرارگیری قطعی قطعه روی PCB و اتمام لحیم‌کاری، از باز کردن یا دست زدن مستقیم به پایه‌های فرمان ماژول BSM50GD120DN2 خودداری کنید.

🛒 قیمت و خرید BSM50GD120DN2

در سیستم‌های درایو سه فاز صنعتی، کیفیت ماژول پل خروجی مستقیماً با سلامت موتور و کل بورد در ارتباط است. استفاده از قطعات فیک، های‌کپی یا استوکِ فرسوده ریسک سوختن ناگهانی، اتصال کوتاه پایه‌ها و انفجار ماژول را به همراه دارد که منجر به آسیب‌های سنگین به بردهای گیت درایور و بخش پردازنده مرکزی (CPU) می‌شود. فروشگاه توکل الکترونیک با سال‌ها تجربه تخصصی در تامین قطعات الکترونیک قدرت، پارت‌نامبر اصلی و اورجینال BSM50GD120DN2 برند یوپک/اینفینئون آلمان را با تضمین اصالت سیلیکون عرضه می‌کند.

با توجه به نوسانات نرخ ارز و تغییرات موجودی انبار، جهت دریافت قیمت روز BSM50GD120DN2 و مشاوره فنی پیش از خرید، با کارشناسان ما در فروشگاه توکل الکترونیک تماس حاصل فرمایید.
