ماژول IGBT سمیکرون مدل SKM150GAH12E4DKLT

توضیحات

معرفی محصول

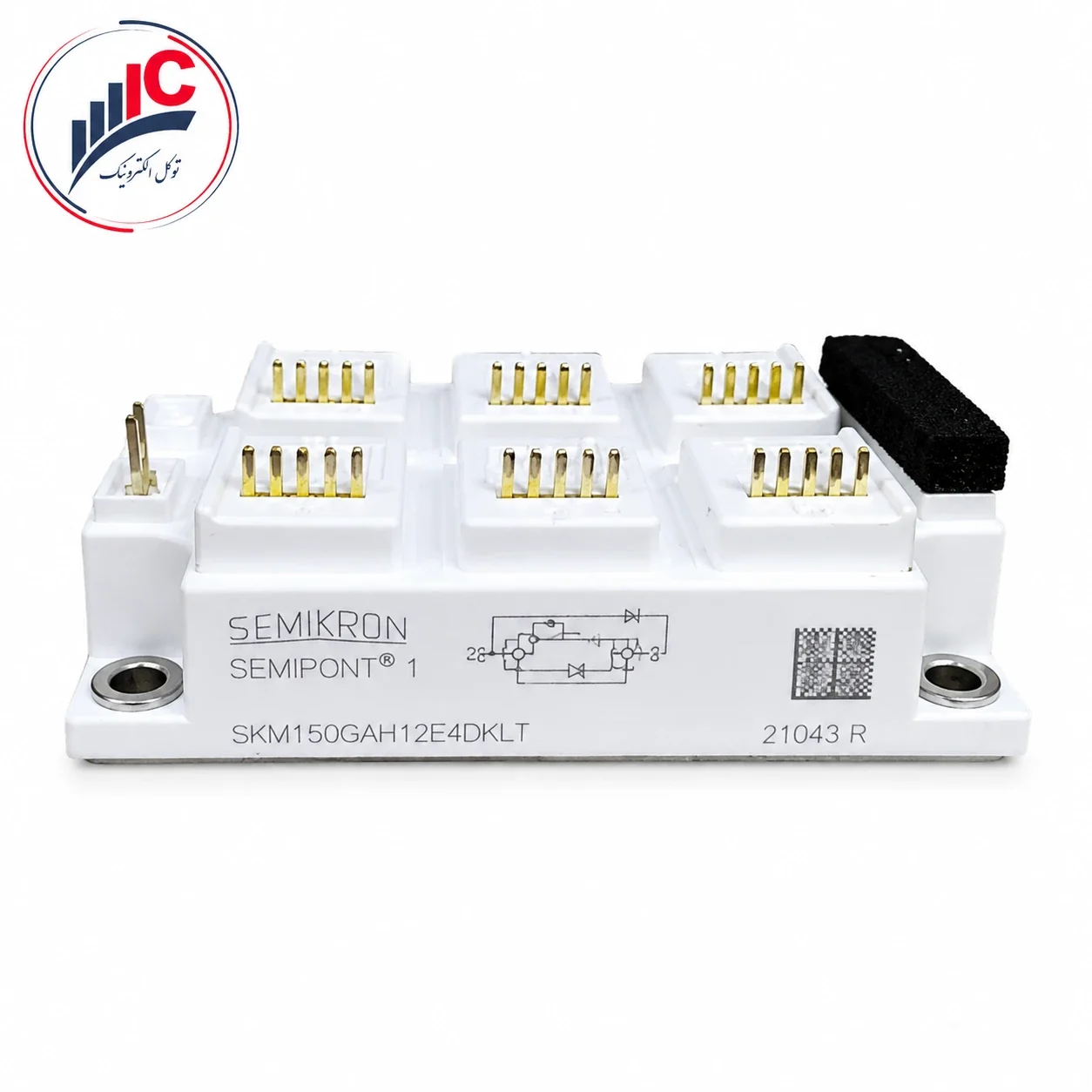

SKM150GAH12E4DKLT یک ماژول IGBT قدرت از برند SEMIKRON است که با ساختار پل H نامتقارن GAH برای کنترل بارهای DC، چاپرهای قدرت، درایو موتور و مبدل‌های صنعتی طراحی شده است.

این ماژول در پکیج SEMIPONT 1 عرضه شده و مدار داخلی آن روی بدنه محصول چاپ شده است. ساختار GAH شامل دو کلید IGBT قطری به‌همراه دیودهای معکوس و دو دیود آزادگرد است و با ماژول نیم‌پل GB، چاپر GAL یا پل H متقارن GH تفاوت دارد.

کلاس ولتاژی محصول 1200 ولت و کلاس جریان نامی آن 150 آمپر است. فناوری E4 نیز به نسل چهارم IGBT و دیودهای CAL مرتبط است؛ بااین‌حال، به دلیل در دسترس نبودن دیتاشیت مستقل پسوند کامل DKLT، جریان پیوسته در دماهای مختلف و مقادیر تلفات باید از دیتاشیت دقیق دستگاه یا سند سازنده همان نسخه بررسی شوند. ثبت رسمی پارت‌نامبر کامل و شماره سفارش 21916990 در اطلاعیه سازنده قابل تأیید است.

برای استعلام قیمت و موجودی SKM150GAH12E4DKLT و بررسی تطبیق آن با برد دستگاه، با توکل الکترونیک تماس بگیرید.

مشخصات کلیدی SKM150GAH12E4DKLT

ویژگی‌های مهم محصول

• ساختار یکپارچه Asymmetrical H-Bridge
• دارای دو کلید IGBT قدرت در آرایش قطری
• مجهز به دیودهای معکوس و آزادگرد داخلی
• کلاس ولتاژی 1200 ولت
• مناسب برای مدارهای سوئیچینگ صنعتی
• بهره‌گیری از فناوری نسل چهارم IGBT
• پکیج صنعتی SEMIPONT 1
• دارای کنتاکت‌های فرمان متعدد برای اتصال به برد
• مناسب برای کاربردهای نیازمند کنترل دوطرفه جریان
• کاهش تعداد ماژول‌ها و اتصالات مجزای مدار قدرت

کاربردهای صنعتی

SKM150GAH12E4DKLT برای تعمیر یا تأمین بخش قدرت تجهیزات زیر قابل بررسی است:

• درایو موتور DC
• چاپرهای چهارربعی
• کنترل جهت و سرعت موتور
• سروودرایوهای صنعتی
• مبدل‌های DC به DC
• تجهیزات بازیابی انرژی
• منابع تغذیه سوئیچینگ پرقدرت
• دستگاه‌های جوش صنعتی
• سیستم‌های کنترل حرکت
• ماشین‌آلات و خطوط تولید

توپولوژی GAH به‌خصوص در مدارهایی کاربرد دارد که به کنترل جریان در دو جهت یا عملکرد موتور در چند ناحیه کاری نیاز دارند. کاربرد نهایی باید با نقشه دستگاه و پین‌آوت دقیق محصول تطبیق داده شود.

برای مشاهده قطعات مشابه، می‌توانید دسته خرید IGBT توکل الکترونیک را بررسی کنید.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید

تفاوت ساختار GAH با مدل‌های مشابه

در نتیجه، SKM150GAH12E4DKLT یک ماژول نیم‌پل معمولی نیست. مدل‌های GB، GAL یا GAR حتی در صورت داشتن ولتاژ و جریان مشابه، از نظر مدار داخلی و تعداد پایه‌های فرمان جایگزین مستقیم محسوب نمی‌شوند. تعریف رسمی توپولوژی GAH در راهنمای SEMIKRON نیز همین ساختار پل H نامتقارن را تأیید می‌کند.

نکات مهم قبل از خرید

پیش از خرید SKM150GAH12E4DKLT موارد زیر را بررسی کنید:

• تطبیق کامل پارت‌نامبر و پسوند DKLT
• وجود عبارت SEMIPONT 1 روی بدنه
• تطبیق شماره سفارش 21916990
• نقشه داخلی چاپ‌شده روی ماژول
• محل ترمینال‌های قدرت 1، 2 و 3
• تعداد و محل کنتاکت‌های گیت و امیتر
• ولتاژ باس DC دستگاه
• جریان واقعی بار
• مدار گیت درایور هر دو IGBT
• مقدار مقاومت‌های گیت
• نوع کنترل موتور یا چاپر
• ابعاد و محل پیچ‌های نصب
• سلامت هیت‌سینک و خمیر حرارتی

در این محصول، شباهت ظاهری یا یکسان‌بودن عدد 150 برای جایگزینی کافی نیست. توپولوژی GAH و پین‌آوت دقیق باید حتماً با برد دستگاه مطابقت داشته باشند.

اطلاعات فنی قابل اتکا

محصولات هم‌خانواده IGBT4 شرکت SEMIKRON از دیودهای نرم نسل چهارم CAL و ساختارهای مناسب سوئیچینگ صنعتی استفاده می‌کنند؛ اما مشخصات عددی مدل دیگر نباید به SKM150GAH12E4DKLT نسبت داده شود.

نکات نصب و جایگزینی

پیش از نصب ماژول جدید، علت خرابی قطعه قبلی مشخص شود. سوختن این نوع ماژول ممکن است از خرابی گیت درایور، اتصال کوتاه بار، افزایش ولتاژ باس یا ضعف سیستم خنک‌کاری ناشی شده باشد.

موارد زیر پیش از راه‌اندازی بررسی شوند:

• ولتاژ مثبت و منفی گیت
• فرمان مستقل هر دو IGBT
• مقاومت و دیودهای مسیر گیت
• مدار حفاظت اتصال کوتاه
• Snubber و خازن‌های DC Link
• اتصال بار و موتور
• دیودهای داخلی و مسیرهای قدرت
• هیت‌سینک، فن و خمیر حرارتی
• سلامت کنتاکت‌های فرمان
• نبود اتصال کوتاه میان ترمینال‌ها

سطح هیت‌سینک باید صاف و تمیز باشد و ماژول با فشار یکنواخت نصب شود. مقدار گشتاور پیچ‌ها باید از دستورالعمل همان دستگاه یا دیتاشیت دقیق نسخه DKLT استخراج شود و نباید از مدل مشابه حدس زده شود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک با تمرکز بر ماژول‌های IGBT و قطعات قدرت صنعتی، امکان بررسی پارت‌نامبر و ساختار داخلی محصول را پیش از خرید فراهم می‌کند.

برای خرید SKM150GAH12E4DKLT می‌توانید تصویر قطعه قبلی، نقشه برد یا مشخصات دستگاه را ارسال کنید تا توپولوژی GAH، پین‌آوت و پسوند کامل محصول بررسی شود.

حضور فیزیکی در بازار جمهوری تهران نیز امکان پیگیری سفارش، بررسی وضعیت ظاهری و کنترل نوشته روی ماژول را برای تعمیرکاران و واحدهای صنعتی آسان‌تر می‌کند.

سوالات متداول

SKM150GAH12E4DKLT چه نوع ماژولی است؟

SKM150GAH12E4DKLT یک ماژول IGBT با ساختار پل H نامتقارن است که دو IGBT قطری و دیودهای قدرت داخلی دارد.

آیا این محصول یک ماژول نیم‌پل است؟

خیر. نیم‌پل با کد GB شناخته می‌شود. ساختار GAH یک پل H نامتقارن است.

ولتاژ و جریان نامی محصول چقدر است؟

کلاس ولتاژی محصول 1200 ولت و کلاس جریان نامی آن 150 آمپر است. جریان قابل استفاده واقعی به دما و شرایط خنک‌کاری بستگی دارد.

آیا SKM150GB12T4 جایگزین این محصول است؟

خیر. مدل GB نیم‌پل است، اما SKM150GAH12E4DKLT ساختار GAH دارد و مدار داخلی آن متفاوت است.

آیا گیت درایور داخل ماژول قرار دارد؟

خیر. گیت درایور و مدار حفاظت باید روی برد دستگاه قرار داشته باشند.

پسوند DKLT مهم است؟

بله. پسوند می‌تواند به نسخه مکانیکی، اتصالات یا طراحی اختصاصی محصول مربوط باشد و نباید هنگام خرید حذف شود.

قبل از تعویض چه قسمت‌هایی باید بررسی شوند؟

گیت درایورها، مقاومت‌های گیت، خازن‌های لینک DC، Snubber، بار، هیت‌سینک و علت خرابی ماژول قبلی باید بررسی شوند.
