ماسفت IXFH60N50P3

ویژگی‌ها
Part NumberIXFH60N50P3
پکیجTO-247
Channel TypeN-Channel
مشخصات فنیVDS: 500 V, ID: 60 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

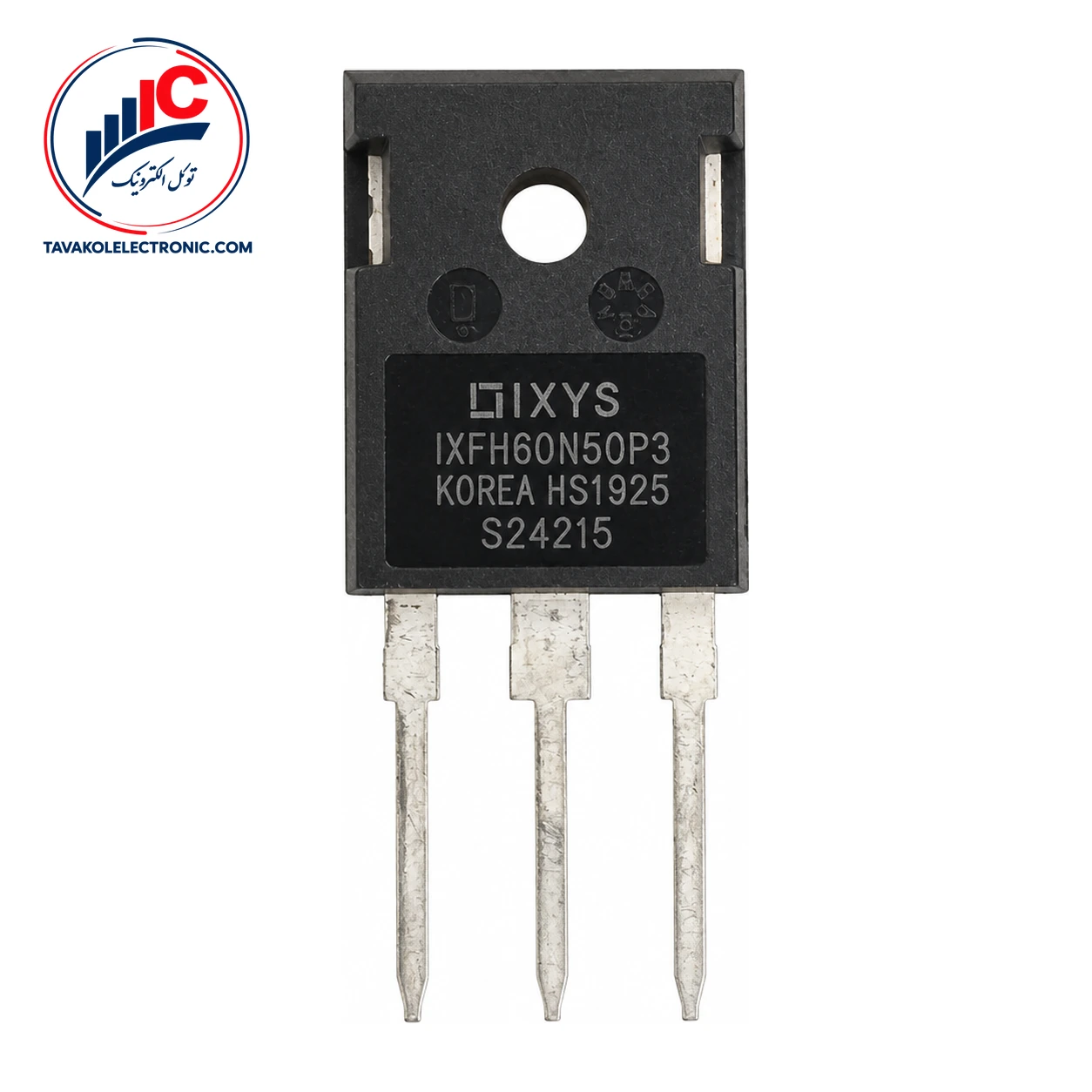

معرفی ماسفت IXFH60N50P3

IXFH60N50P3 از محصولات IXYS و یک ماسفت قدرت کانال N از نوع enhancement است که در پکیج TO-247 عرضه می‌شود. این مدل برای مدارهایی مناسب است که انتخاب نوع کانال، مقاومت روشن، رفتار سوئیچینگ و شرایط واقعی بار در آن‌ها اهمیت دارد.

کاربردهای اعلام‌شده برای این قطعه شامل منابع تغذیه سوئیچینگ و رزونانسی، مبدل‌های DC-DC، درایورهای لیزر، درایو موتورهای AC و DC و سامانه‌های رباتیک و کنترل سروو است.


مشخصات فنی ماسفت IXFH60N50P3

مقاومت درین-سورس در حالت روشن حداکثر 100 mΩ است. این مقدار در VGS = 10 V و ID = 0.5 × ID25، با آزمون پالسی و زمان پالس حداکثر 300 میکروثانیه مشخص شده است؛ بنابراین باید همراه با شرایط آزمون تفسیر شود.

ولتاژ آستانه گیت بین 3.0 V حداقل و 5.0 V حداکثر تعیین شده است. این مشخصه در VDS = VGS و جریان ID = 4 mA در دمای اتصال 25°C تعریف می‌شود و به‌تنهایی نشان‌دهنده روشن‌شدن کامل ماسفت در یک ولتاژ گیت مشخص نیست.

پارامترهای کلیدی IXFH60N50P3

پارامتر مقدار یا مشخصه
نوع کانال N-channel enhancement mode
پکیج TO-247
RDS(on) حداکثر 100 mΩ در VGS = 10 V
gfs حداقل 35 و تیپیکال 60 S
Ciss تیپیکال 6250 pF در f = 1 MHz
جریان دیود سورس-درین حداکثر 60 A با VGS = 0 V

حدود مجاز ولتاژ و جریان

مقدار 500 V برای VDSS یک حد مجاز بیشینه است، نه ولتاژ کاری عادی یا تضمین‌شده در همه شرایط. جریان درین پیوسته 60 A و جریان پالسی 150 A نیز در بخش محدودیت‌های مجاز تعریف شده‌اند و نباید بدون بررسی حرارتی و شرایط مدار، به‌عنوان جریان دائمی طراحی در نظر گرفته شوند.

ولتاژ گیت-سورس پیوسته حداکثر ±30 V و مقدار گذرای آن حداکثر ±40 V است. محدوده دمای اتصال مشخص‌شده نیز از 55- تا 150+ درجه سلسیوس است.


رفتار سوئیچینگ و کاربردهای IXFH60N50P3

زمان‌های سوئیچینگ مقاومتی تیپیکال شامل تأخیر روشن‌شدن 18 ns، زمان خیز 16 ns، تأخیر خاموش‌شدن 37 ns و زمان نزول 8 ns است. این اعداد با VGS = 10 V، VDS = 0.5 × VDSS، ID = 0.5 × ID25 و مقاومت خارجی گیت 1 Ω در دمای اتصال 25°C به‌دست آمده‌اند؛ در مدار واقعی، درایور گیت، مسیر اتصال و بار نیز باید بررسی شوند.

خازن ورودی تیپیکال 6250 pF است و در VGS = 0 V، VDS = 25 V و فرکانس آزمون 1 MHz اندازه‌گیری شده است. فرکانس آزمون را نباید فرکانس کاری قطعه دانست. در انتخاب درایور گیت، سرعت شارژ و تخلیه و شرایط سوئیچینگ، این پارامتر می‌تواند مورد توجه قرار گیرد.

برای مقایسه مدل‌های مختلف، مشاهده انواع ماسفت و تطبیق نوع کانال، پکیج و شرایط ولتاژ و جریان مفید است.


خرید و استعلام قیمت IXFH60N50P3

برای خرید این ماسفت از توکل الکترونیک می‌توانید قیمت و موجودی روز را استعلام کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. این قطعه با ضمانت اصالت کالا عرضه می‌شود و ارسال به سراسر کشور انجام می‌گیرد.

پیش از ثبت سفارش، پارت‌نامبر موردنیاز را با مدل انتخابی تطبیق دهید. برای دریافت قیمت، موجودی و راهنمایی خرید می‌توانید با توکل الکترونیک تماس بگیرید یا به حضور فیزیکی فروشگاه در بازار جمهوری تهران مراجعه کنید.


سؤالات متداول درباره IXFH60N50P3

IXFH60N50P3 چه نوع ماسفتی است؟

این قطعه یک ماسفت قدرت کانال N از نوع enhancement با پکیج TO-247 است.

آیا 500 V ولتاژ کاری عادی قطعه است؟

خیر. مقدار 500 V برای VDSS یک حد مجاز بیشینه است و استفاده در مدار باید با توجه به حاشیه طراحی، بار و شرایط واقعی انجام شود.

پکیج IXFH60N50P3 چیست؟

پکیج این قطعه TO-247 است.


جمع‌بندی و سفارش ماسفت IXFH60N50P3

IXFH60N50P3 یک ماسفت کانال N در پکیج TO-247 است که مقاومت روشن حداکثر 100 mΩ، مشخصات سوئیچینگ پالسی و کاربردهای متنوع در مدارهای توان دارد. برای بررسی قیمت و موجودی روز، تأمین تعداد موردنیاز یا دریافت پیش‌فاکتور، سفارش خود را با پارت‌نامبر دقیق برای توکل الکترونیک ارسال کنید.

توضیحات تکمیلی

Part Number

IXFH60N50P3

پکیج

TO-247

Channel Type

N-Channel

مشخصات فنی

VDS: 500 V, ID: 60 A
