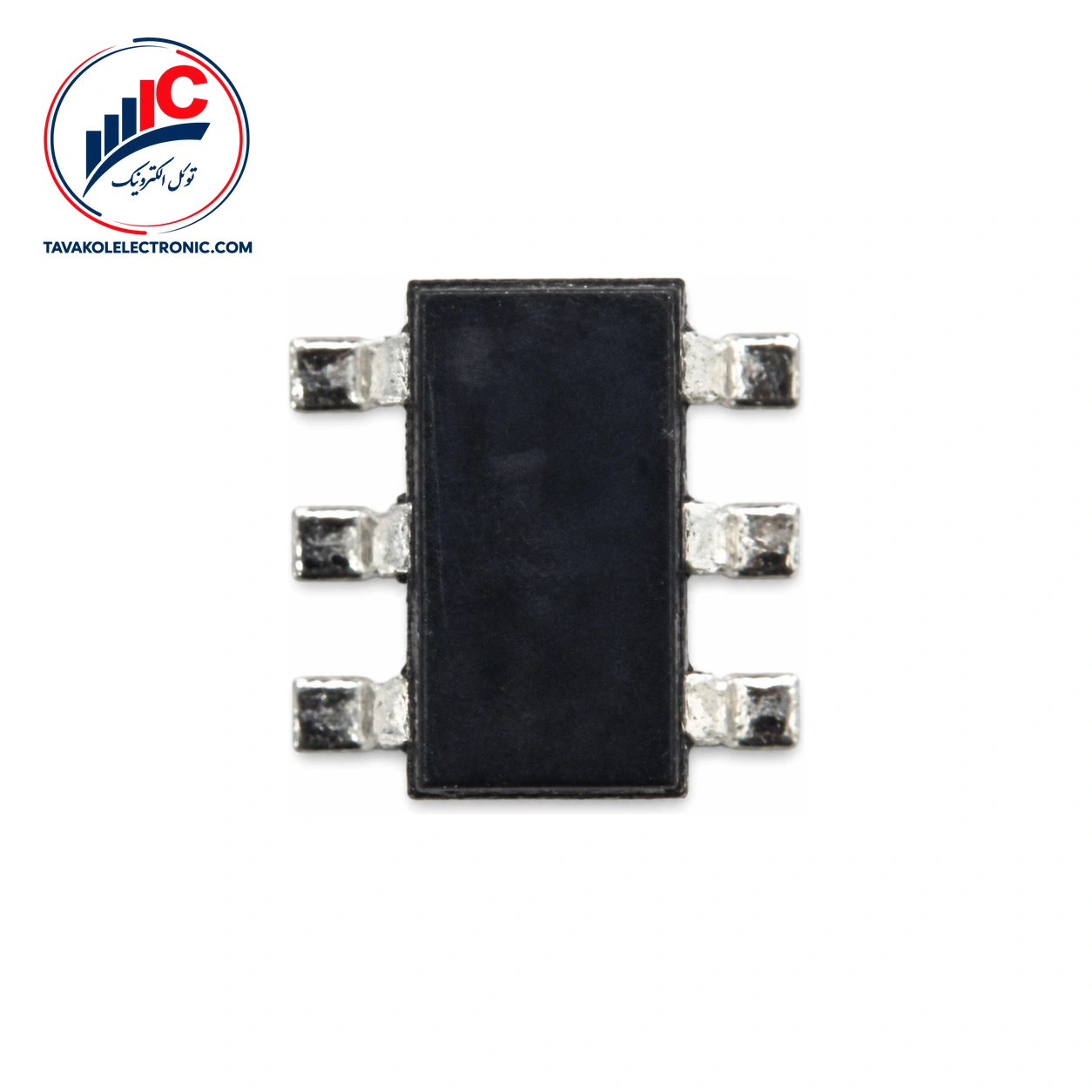

ماسفت RTQ035N03

ویژگی‌ها
Part NumberRTQ035N03
پکیجSOT-23-6
Channel TypeN-Channel
مشخصات فنیVDS: 30 V, ID: 3.5 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت RTQ035N03

RTQ035N03 محصول ROHM Semiconductor و یک ماسفت سیلیکونی کانال N با کاربرد سوئیچینگ است. این قطعه در پکیج سطحی TSMT6 عرضه می‌شود و برای طراحی‌هایی مناسب است که نصب سطحی در آن‌ها مدنظر است.

از نکات مهم در انتخاب این ماسفت، مشخص‌شدن آن برای درایو 2.5 V است. بنابراین بهتر است این مقدار در کنار ولتاژ واقعی گیت و شرایط جریان مدار بررسی شود. همچنین پیش از سفارش، تطبیق پارت‌نامبر، نوع کانال و پکیج با طراحی برد اهمیت دارد.

چرا RTQ035N03 برای سوئیچینگ بررسی می‌شود؟

کاربرد اعلام‌شده این قطعه سوئیچینگ است و مقاومت روشن آن در دو سطح VGS=4.5 V و VGS=2.5 V ارائه شده است. این تفاوت به مقایسه قطعه با مدار درایو واقعی کمک می‌کند؛ بنابراین انتخاب نهایی نباید فقط بر اساس نام قطعه یا ولتاژ درایو انجام شود.


مشخصات فنی RTQ035N03

جدول زیر مهم‌ترین مشخصات قابل استفاده برای مقایسه اولیه را نشان می‌دهد.

پارامتر مقدار شرایط آزمون
ساختار Silicon N-channel MOS FET —
ولتاژ درایو 2.5 V —
مقاومت روشن در VGS=4.5 V 38 mΩ typ. / 54 mΩ max. ID=3.5 A، Ta=25°C
مقاومت روشن در VGS=2.5 V 55 mΩ typ. / 77 mΩ max. ID=3.5 A، Ta=25°C
شارژ کل گیت 4.6 nC typ. / 6.4 nC max. VDD=15 V، پالسی، Ta=25°C
پکیج TSMT6 نصب سطحی

ولتاژ آستانه گیت بین 0.5 تا 1.5 V است. این مقدار در شرایط VDS=10 V و ID=1 mA در دمای Ta=25°C مشخص شده و نباید به‌تنهایی به‌عنوان ولتاژ کامل روشن‌شدن در نظر گرفته شود. ظرفیت ورودی قطعه 285 pF است. ولتاژ مستقیم دیود بدنه نیز حداکثر 1.2 V در شرایط آزمون اعلام‌شده است.

مقدار 30 V برای VDS و 12 V برای VGS، حد مطلق مجاز در Ta=25°C هستند و نباید به‌عنوان ولتاژ کاری عادی تلقی شوند. جریان درین پیوسته ±3.5 A نیز حد مطلق است. جریان پالسی ±15 A فقط با شرایط پالسی اعلام‌شده، یعنی Pw≤10 µs و duty cycle≤1%، معنا دارد. توان تلفاتی کل 1.25 W روی برد سرامیکی و دمای کانال 150°C نیز در دسته حدهای مطلق قرار می‌گیرند.

پکیج و نکات انتخاب قطعه

پکیج TSMT6 از نوع نصب سطحی است. هنگام طراحی برد یا بررسی جایگزینی، footprint، جهت قرارگیری و پارت‌نامبر باید جداگانه کنترل شوند؛ شباهت ظاهری پکیج به‌تنهایی برای انتخاب کافی نیست. برای مقایسه گزینه‌های دیگر، می‌توانید انواع ماسفت را نیز بررسی کنید.


قیمت و خرید ماسفت RTQ035N03

برای استعلام قیمت و موجودی روز با توکل الکترونیک تماس بگیرید. این قطعه به‌صورت فروش تکی و تعدادی قابل پیگیری است و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد.


جمع‌بندی و ثبت سفارش

این ماسفت سیلیکونی کانال N با پکیج TSMT6، کاربرد سوئیچینگ و ولتاژ درایو 2.5 V دارد. مقاومت روشن، شارژ گیت و شرایط حد مطلق آن باید با نیاز مدار مقایسه شوند. برای دریافت قیمت، بررسی موجودی یا پیش‌فاکتور، درخواست خود را برای توکل الکترونیک ارسال کنید.


سؤالات متداول درباره RTQ035N03

RTQ035N03 چه نوع ماسفتی است؟

این قطعه یک ماسفت سیلیکونی کانال N از شرکت ROHM Semiconductor است و کاربرد اعلام‌شده آن سوئیچینگ است.

پکیج RTQ035N03 چیست؟

پکیج این قطعه TSMT6 و از نوع نصب سطحی است. پیش از خرید، تطبیق پکیج با footprint برد و مشخصات قطعه موردنیاز توصیه می‌شود.

آیا RTQ035N03 برای درایو 2.5 V مشخص شده است؟

بله، ولتاژ درایو اعلام‌شده برای آن 2.5 V است. انتخاب نهایی باید با شرایط واقعی کنترل گیت و جریان مدار مقایسه شود.

توضیحات تکمیلی

Part Number

RTQ035N03

پکیج

SOT-23-6

Channel Type

N-Channel

مشخصات فنی

VDS: 30 V, ID: 3.5 A
