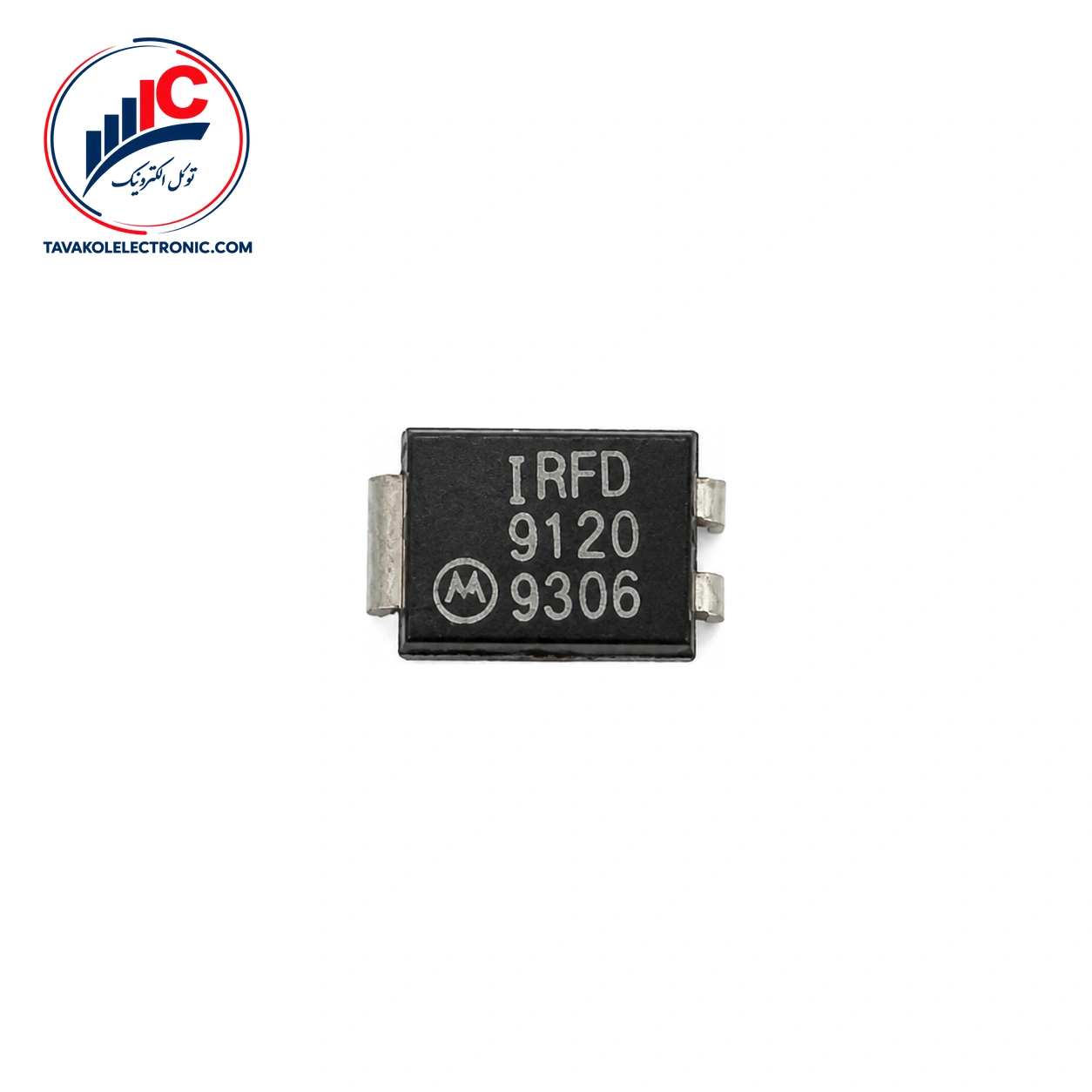

ماسفت IRFD9120

ویژگی‌ها
Part NumberIRFD9120
پکیجDIP
Channel TypeP-Channel
مشخصات فنیVDS: -100 V, ID: -1.0 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت IRFD9120

ماسفت IRFD9120 یک HEXFET Power MOSFET با کانال P و پکیج 4-pin DIP، HD-1 است. این قطعه برای زمانی مناسب است که نوع کانال، مشخصات الکتریکی و قالب نصب باید با طراحی مدار هماهنگ شوند.

این قطعه توسط Vishay / Siliconix معرفی شده و مشخصات آن شامل ولتاژ شکست درین به سورس، مقاومت روشنایی استاتیک، ولتاژ آستانه گیت، شارژ گیت و زمان‌های سوئیچینگ است. برای مقایسه گزینه‌های موجود در دسته انواع ماسفت، توجه به پکیج و شرایط اندازه‌گیری هر مشخصه اهمیت دارد.


مشخصات فنی IRFD9120

ویژگی‌های اصلی IRFD9120 برای انتخاب قطعه

پیکربندی کانال P و پکیج 4-pin DIP، HD-1 از موارد اصلی در تطبیق این قطعه با برد و مدار هستند. ولتاژ شکست درین به سورس حداقل -100 V است؛ این مقدار در شرایط VGS=0 V و ID=-250 µA تعریف شده است. مقاومت روشنایی استاتیک نیز حداکثر 0.60 Ω است و در شرایط VGS=-10 V و ID=-0.60 A مشخص شده است.

ولتاژ آستانه گیت در بازه -2.0 تا -4.0 V قرار دارد و با شرایط VDS=VGS و ID=-250 µA اندازه‌گیری شده است. هنگام مقایسه این قطعه با مدل‌های دیگر، شرایط آزمون هر عدد را هم در نظر بگیرید.

مشخصه مقدار
نوع قطعه HEXFET Power MOSFET
نوع کانال P-channel
ولتاژ شکست درین به سورس حداقل -100 V، با VGS=0 V و ID=-250 µA
مقاومت روشنایی استاتیک حداکثر 0.60 Ω، با VGS=-10 V و ID=-0.60 A
ولتاژ آستانه گیت -2.0 تا -4.0 V
پکیج 4-pin DIP، HD-1

شارژ گیت و زمان‌های سوئیچینگ

شارژ کل گیت حداکثر 18 nC و با شرط ID=-6.8 A است. زمان تأخیر روشن‌شدن، زمان صعود، تأخیر خاموش‌شدن و زمان نزول به‌ترتیب 9.6 ns، 29 ns، 21 ns و 2.5 ns اعلام شده‌اند. این مقادیر Typical و در شرایط VDS=-50 V، ID=-6.8 A، RG=18 Ω و RD=7.1 Ω هستند. حداقل ترارسانایی مستقیم نیز 0.71 S است که در VDS=-50 V و ID=-0.60 A مشخص شده است.

جریان درین پیوسته حداکثر -1.0 A در TC=25°C و VGS=-10 V و حداکثر -0.70 A در TC=100°C است. جریان پالسی نیز حداکثر -8.0 A است. ولتاژ گیت به سورس حداکثر مطلق ±20 V، توان تلفاتی در TC=25°C حداکثر 1.3 W و بازه دمایی اتصال و ذخیره‌سازی -55 تا +175°C است.


قیمت و خرید IRFD9120

برای خرید، ابتدا پارت‌نامبر و پکیج موردنیاز را با مدار خود تطبیق دهید. توکل الکترونیک امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، خرید عمده و تأمین شرکتی را فراهم می‌کند. در صورت نیاز، دریافت پیش‌فاکتور نیز امکان‌پذیر است.


سؤالات متداول درباره IRFD9120

IRFD9120 چه نوع ماسفتی است؟

این قطعه یک HEXFET Power MOSFET با کانال P و پکیج 4-pin DIP، HD-1 است.

مقاومت روشنایی استاتیک این قطعه چقدر است؟

حداکثر مقاومت روشنایی استاتیک 0.60 Ω است و این مقدار با شرایط VGS=-10 V و ID=-0.60 A تعریف شده است.

آیا جریان‌های درج‌شده مقدار کاری عادی هستند؟

خیر. جریان‌های پیوسته و پالسی ذکرشده فقط حد مجاز قطعه را نشان می‌دهند.


جمع‌بندی و ثبت سفارش

IRFD9120 یک ماسفت کانال P با پکیج 4-pin DIP، HD-1، ولتاژ شکست حداقل -100 V و مقاومت روشنایی استاتیک حداکثر 0.60 Ω است. برای دریافت قیمت و موجودی روز، با توکل الکترونیک تماس بگیرید یا درخواست پیش‌فاکتور ثبت کنید. پیش از سفارش، تطبیق نهایی پارت‌نامبر و پکیج را انجام دهید.

توضیحات تکمیلی

Part Number

IRFD9120

پکیج

DIP

Channel Type

P-Channel

مشخصات فنی

VDS: -100 V, ID: -1.0 A
