ماسفت 2N4392

ویژگی‌ها
Part Number2N4392
پکیجTO-18
Channel TypeN-Channel
مشخصات فنیVDS: 0.4 V
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

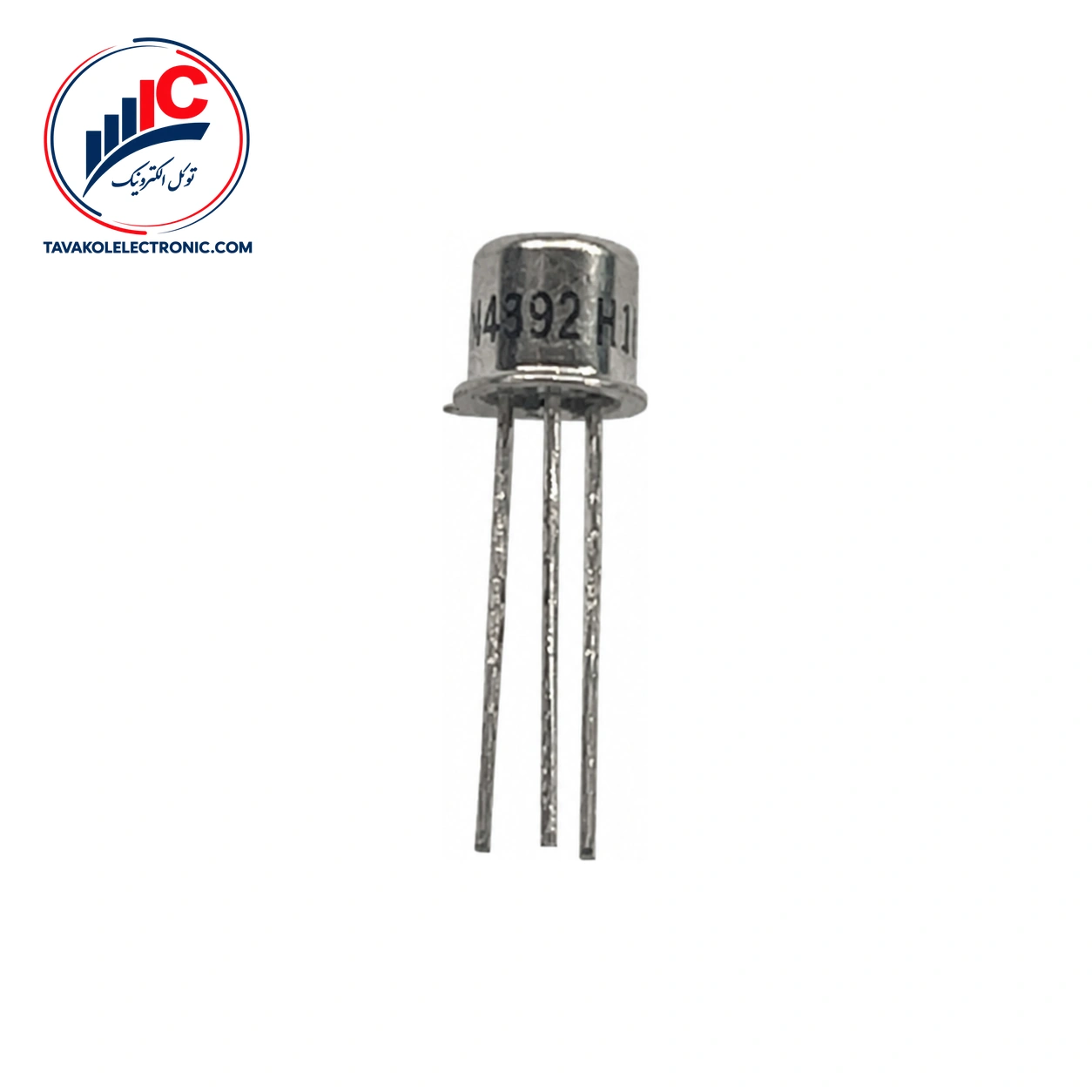

معرفی ماسفت 2N4392

این ماسفت محصول InterFET و یک JFET کانال N است که برای مدارهای سوئیچینگ سیگنال آنالوگ انتخاب می‌شود. این قطعه در پکیج پایه‌دار TO-18 عرضه می‌شود و بسته‌بندی آن Bulk است؛ بنابراین پیش از سفارش باید فرم نصب و فضای موجود روی برد با نیاز مدار تطبیق داده شود.

این مدل برای کاربردهایی مانند سوئیچ‌های آنالوگ با مقاومت روشن پایین، چاپرها و کموتاتورها در نظر گرفته شده است. سطح نویز معمولی خانواده این قطعات 1.2 nV/√Hz است. این مشخصه در کنار مقاومت روشن، ظرفیت‌های داخلی و زمان‌های سوئیچینگ، به مقایسه گزینه‌های مناسب برای مسیرهای سیگنال کمک می‌کند.


مشخصات فنی 2N4392

مهم‌ترین داده‌های انتخاب این قطعه در جدول زیر آمده است. مقادیر دارای شرط آزمون باید همراه با همان شرایط خوانده شوند و نباید به‌صورت مستقل از شرایط اندازه‌گیری تفسیر شوند.

پارامتر مقدار شرایط آزمون
نوع قطعه JFET کانال N —
پکیج TO-18 پایه‌دار، Bulk
جریان اشباع درین-سورس 25 تا 75 mA VGS=0 V، VDS=20 V، پالسی
مقاومت روشن درین-سورس حداکثر 60 Ω VGS=0 V، ID=1 mA
ظرفیت ورودی حداکثر 14 pF VDS=20 V، f=1 MHz
تأخیر روشن‌شدن حداکثر 15 ns VDD=10 V، VGS(ON)=0 V

پارامترهای الکتریکی مهم 2N4392

ولتاژ شکست گیت-سورس این قطعه حداقل ‎-40 V است؛ این مقدار با VDS=0 V و IG=‎-1 μA مشخص شده است. ولتاژ قطع گیت-سورس نیز در شرایط VDS=20 V و ID=1 nA، از ‎-2 V حداقل تا ‎-5 V حداکثر اعلام شده است.

ولتاژ روشن درین-سورس حداکثر 0.4 V در جریان درین 6 mA است. ظرفیت انتقال معکوس حداکثر 3.5 pF بوده و با VDS=0 V، VGS=‎-7 V و فرکانس 1 MHz اندازه‌گیری شده است. این مقادیر برای بررسی رفتار قطعه در مسیرهای آنالوگ و سوئیچینگ اهمیت دارند.

سرعت سوئیچینگ و انتخاب قطعه

زمان خیز حداکثر 5 ns، زمان تأخیر خاموش‌شدن حداکثر 35 ns و زمان افت حداکثر 20 ns است. این زمان‌ها با VDD=10 V و VGS(ON)=0 V مشخص شده‌اند؛ بنابراین برای مقایسه فنی باید شرایط آزمون نیز در نظر گرفته شود.

برای انتخاب نهایی، جریان موردنیاز، مقاومت روشن، ولتاژهای مدار، ظرفیت‌های داخلی و پکیج را کنار هم بررسی کنید. در صورت نیاز به مقایسه گزینه‌های دیگر، عبارت انواع ماسفت می‌تواند برای شروع بررسی دسته‌بندی محصولات مفید باشد.


خرید و استعلام قیمت 2N4392

برای استعلام قیمت و موجودی روز این قطعه با توکل الکترونیک تماس بگیرید. فروش به‌صورت تکی و تعدادی انجام می‌شود و برای سفارش‌های سازمانی، امکان خرید عمده، تأمین شرکتی و دریافت پیش‌فاکتور وجود دارد. کالا با ضمانت اصالت کالا ارائه می‌شود و ارسال به سراسر کشور انجام می‌گیرد.

پیش از ثبت سفارش، کد قطعه، پکیج TO-18 و شرایط فنی مدار خود را بررسی کنید. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش را فراهم می‌کند و در بازار جمهوری تهران نیز حضور فیزیکی دارد.


پرسش‌های متداول درباره 2N4392

2N4392 چه نوع قطعه‌ای است؟

این قطعه یک JFET کانال N از محصولات InterFET است و برای سوئیچ‌های آنالوگ با مقاومت روشن پایین، چاپرها و کموتاتورها کاربرد دارد.

پکیج 2N4392 چیست؟

پکیج این کد سفارش TO-18 از نوع پایه‌دار است و بسته‌بندی آن Bulk اعلام شده است.

محدوده دمایی 2N4392 چقدر است؟

محدوده ‎-55 تا 125 °C به‌عنوان حداکثر ریتینگ دمای پیوند خانواده اعلام شده است. این بازه نباید به‌عنوان راهنمای دمای کارکرد عادی یا تنظیم بهره‌برداری در نظر گرفته شود.


جمع‌بندی و سفارش 2N4392

این JFET کانال N با پکیج TO-18، مقاومت روشن حداکثر 60 Ω، ظرفیت ورودی حداکثر 14 pF و زمان‌های سوئیچینگ نانوثانیه‌ای، برای بررسی در مدارهای سوئیچ آنالوگ و کاربردهای مرتبط گزینه‌ای تخصصی است. برای سفارش، مشخصات مدار و فرم نصب را با داده‌های فنی تطبیق دهید و سپس برای قیمت و موجودی روز با توکل الکترونیک در ارتباط باشید.

توضیحات تکمیلی

Part Number

2N4392

پکیج

TO-18

Channel Type

N-Channel

مشخصات فنی

VDS: 0.4 V
