IRFR9020 یک ماسفت قدرت کانال P از نوع HEXFET است که توسط Vishay / Siliconix معرفی شده است. این ترانزیستور از نظر آوالانش تکرارشونده و dv/dt رتبه‌بندی شده و در پکیج نصب سطحی D-PAK با سبک بدنه TO-252AA عرضه میشود.
این قطعه برای رایانه‌ها و تجهیزات جانبی، تجهیزات مخابراتی، مبدل‌های DC/DC و طیف متنوعی از محصولات مصرفی معرفی شده است.
مقادیر زیر مهم‌ترین داده‌های فنی برای مقایسه و انتخاب این ماسفت هستند.
| پارامتر | مقدار | شرایط آزمون |
|---|---|---|
| نوع کانال | P-channel | — |
| پکیج | D-PAK، TO-252AA | نصب سطحی |
| ولتاژ شکست درین به سورس | حداقل −50 V | VGS = 0 V، ID = −250 µA، TJ = 25°C |
| مقاومت روشن درین به سورس | 0.20 Ω معمولی، 0.28 Ω حداکثر | VGS = −10 V، ID = −5.7 A، TJ = 25°C |
| بار کل گیت | 9.4 nC معمولی، 14 nC حداکثر | VGS = −10 V، ID = −9.7 A |
| ترارسانایی مستقیم | 3.5 S معمولی | VDS ≤ −50 V، IDS = −5.7 A، TJ = 25°C |
پکیج D-PAK یا TO-252AA برای نصب سطحی در نظر گرفته شده است. زمان تأخیر روشن‌شدن 8.2 ns به‌صورت معمولی و 12 ns به‌صورت حداکثر اعلام شده است؛ شرایط این اندازه‌گیری شامل VDD = −25 V، ID = −9.7 A، RG = 18 Ω و RD = 2.4 Ω است.
بار کل گیت و زمان تأخیر روشن‌شدن در بررسی نیاز درایور گیت و رفتار سوئیچینگ مدار کاربرد دارند. زمان بازیابی معکوس دیود بدنه نیز حداقل 56 ns، معمولی 110 ns و حداکثر 280 ns است؛ این مشخصه در TJ = 25°C، IF = −9.7 A و di/dt = 100 A/µs اندازه‌گیری شده است.
جریان درین پیوسته در دمای بدنه 25°C برابر −9.9 A و در دمای بدنه 100°C برابر −6.3 A به‌عنوان حد مطلق اعلام شده است. جریان پالسی −40 A، ولتاژ گیت به سورس ±20 V و توان تلفاتی حداکثر 42 W در TC = 25°C نیز در محدوده حدود مطلق قرار دارند. محدوده مطلق دمای کاری پیوند از −55°C تا 150°C است.
این مقادیر، حدود مجاز هستند و نباید بدون بررسی شرایط حرارتی و الکتریکی مدار به‌عنوان مشخصه کار عادی استفاده شوند. همچنین ولتاژ شکست درین به سورس حداقل −50 V است و در شرایط VGS = 0 V، ID = −250 µA و TJ = 25°C تعریف شده است.
برای خرید ماسفت IRFR9020، قیمت و موجودی روز را از توکل الکترونیک استعلام کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور برای سفارش‌ها فراهم است. کالا با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام می‌گیرد.
پیش از ثبت سفارش، پارت‌نامبر و پکیج D-PAK، TO-252AA را با نمونه موردنیاز خود تطبیق دهید. امکان بررسی پارت‌نامبر قبل از سفارش وجود دارد و مشتریان می‌توانند برای تهیه قطعه یا هماهنگی تأمین به توکل الکترونیک در بازار جمهوری تهران مراجعه کنند.
این قطعه یک ماسفت قدرت کانال P از نوع HEXFET است و برای رایانه‌ها و تجهیزات جانبی، تجهیزات مخابراتی، مبدل‌های DC/DC و محصولات مصرفی معرفی شده است.
پکیج آن D-PAK با سبک بدنه TO-252AA است و به‌عنوان پکیج نصب سطحی شناخته میشود.
خیر. جریان‌های پیوسته و پالسی، ولتاژ گیت به سورس، توان تلفاتی و محدوده دمای پیوند که در مشخصات آمده‌اند، حدود مطلق هستند و باید با شرایط واقعی مدار، دفع حرارت و طراحی سیستم بررسی شوند.
این ماسفت برای طراحی‌هایی مناسب است که به یک ماسفت قدرت کانال P با پکیج نصب سطحی D-PAK یا TO-252AA نیاز دارند. مقاومت روشن، بار گیت، زمان‌های سوئیچینگ و حدود مطلق را با نیاز مدار مقایسه کنید. برای استعلام قیمت و موجودی، سفارش تکی یا تعدادی و دریافت پیش‌فاکتور با توکل الکترونیک در ارتباط باشید.
| Part Number | IRFR9020 |
|---|---|
| پکیج | DPAK |
| Channel Type | P-Channel |
| مشخصات فنی | VDS: 50 V, ID: 9.9 A |

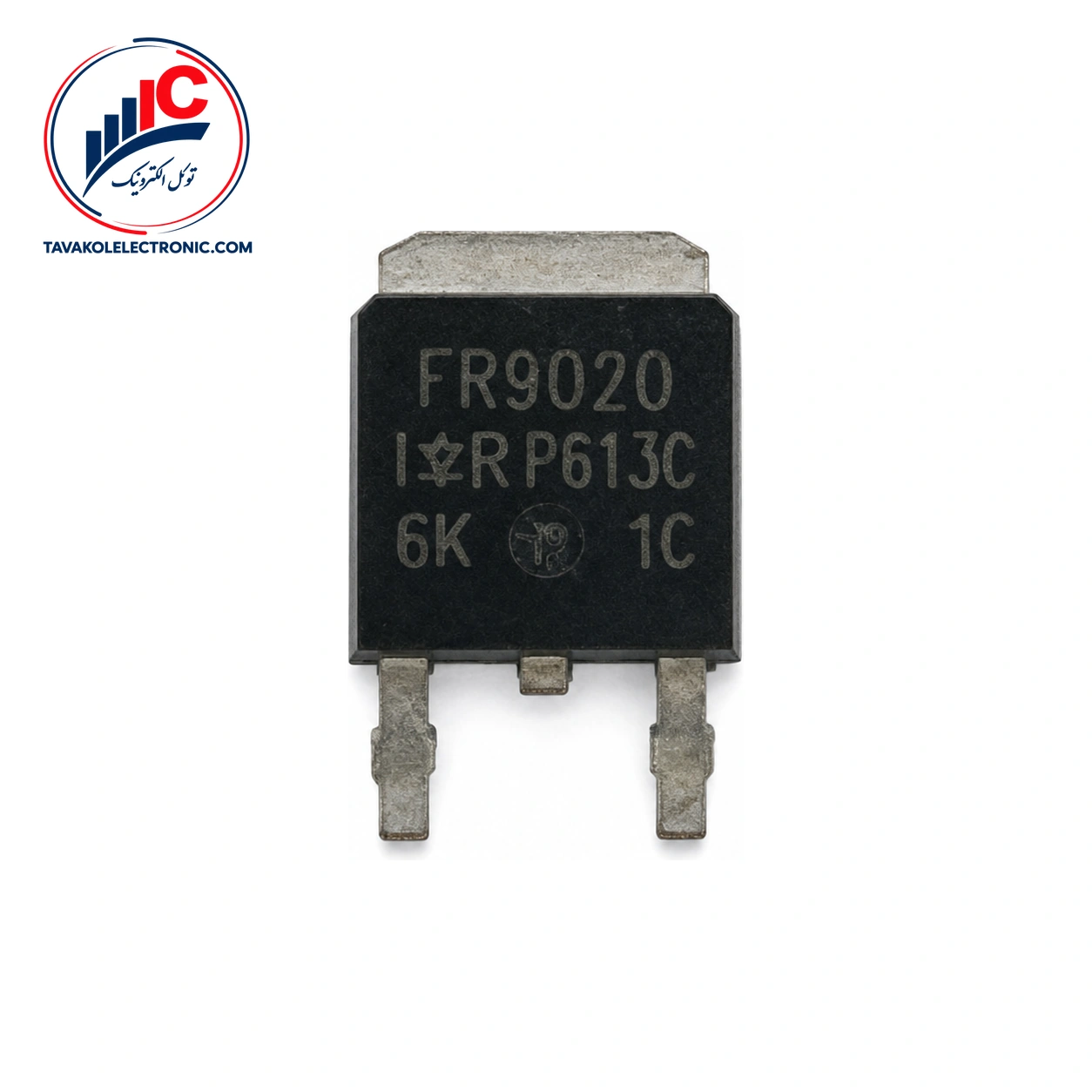

ماسفت IRFR9020
